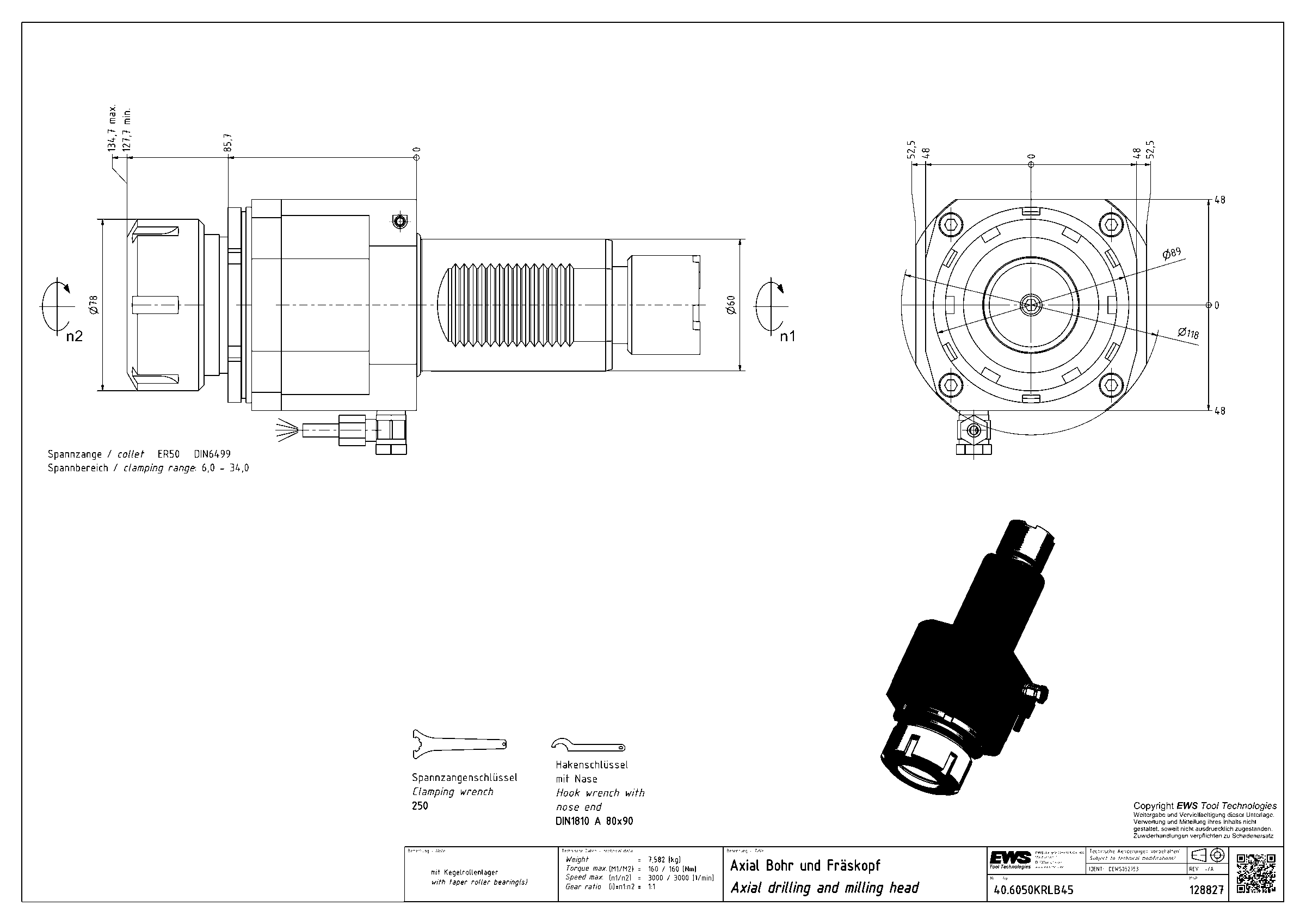

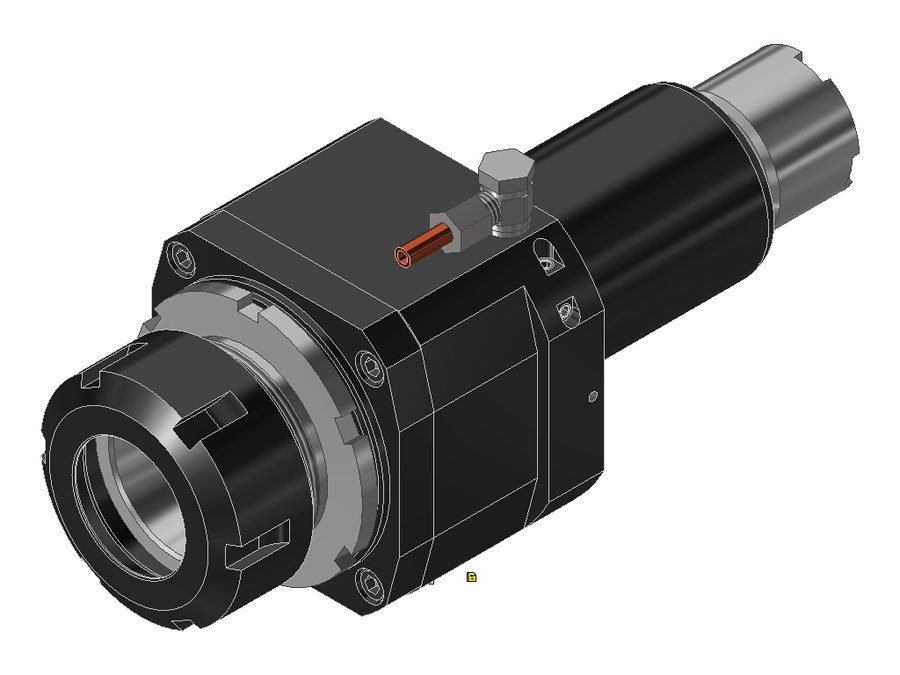

Головка приводная осевая сверлильно-фрезерная EWS 40.6050KRLB45, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.6050KRLB45

Головка приводная осевая сверлильно-фрезерная EWS 40.6050KRLB45, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E

Код интерфейса станкаZYV06000115
Код интерфейса инструментаSZD05000295
Размер цангиER50
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментацанга ER50
Функциональная длина263,4 мм
Вылет LPR263,4 мм
Масса7,582 кг
Высота210 мм
Общая длина392,4 мм
Заказной номер EWS128827
Передаточное отношение1:1
Макс. частота вращения3000 об/мин
Макс. крутящий момент160 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6050KRLB45 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER50 DIN 6499

  • Диапазон зажима Ø12–34 мм
  • Для цанги 500 477E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 220 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.5040VL5IKD50VDI50цанга ER40122122237,5
40.6040KRTOEM60VDI60цанга ER40141141241
40.6040KRTOEMIK60VDI60цанга ER40141141241
40.6050KR180960VDI60цанга ER50127,5127,5237,5
40.6050KR1809IK60VDI60цанга ER50127,5127,5237,5
40.6050KR5482IK60VDI60цанга ER50131,7131,7239,7
40.6050KRLB4560VDI60цанга ER50263,4263,4392,4Текущая
40.16165480Z16VDI16цанга ER1662,562,5107
40.25255480IKC25VDI25цанга ER2591,591,5148,5
40.25255480IKCIM25VDI25цанга ER257373130
40.25255480IM#0125VDI25цанга ER257373130
40.30251809#0130VDI30цанга ER2591,591,5153,5

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6050KRLB45.

Ключи и отвёртки2

  • 250 (EWS 106735)Ключ для зажимной гайки EWS 250
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Гайки цанговые1
