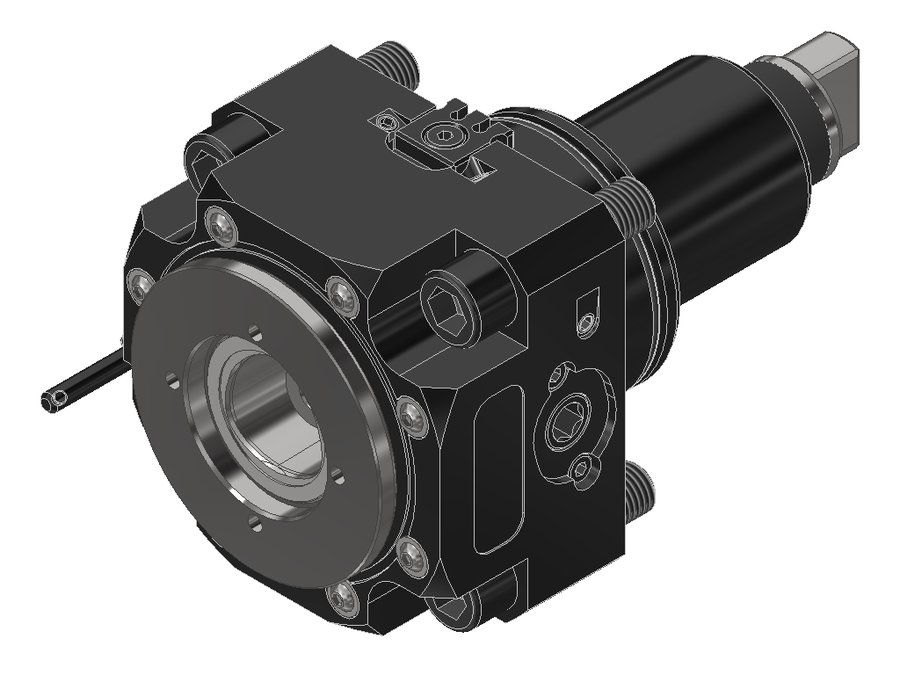

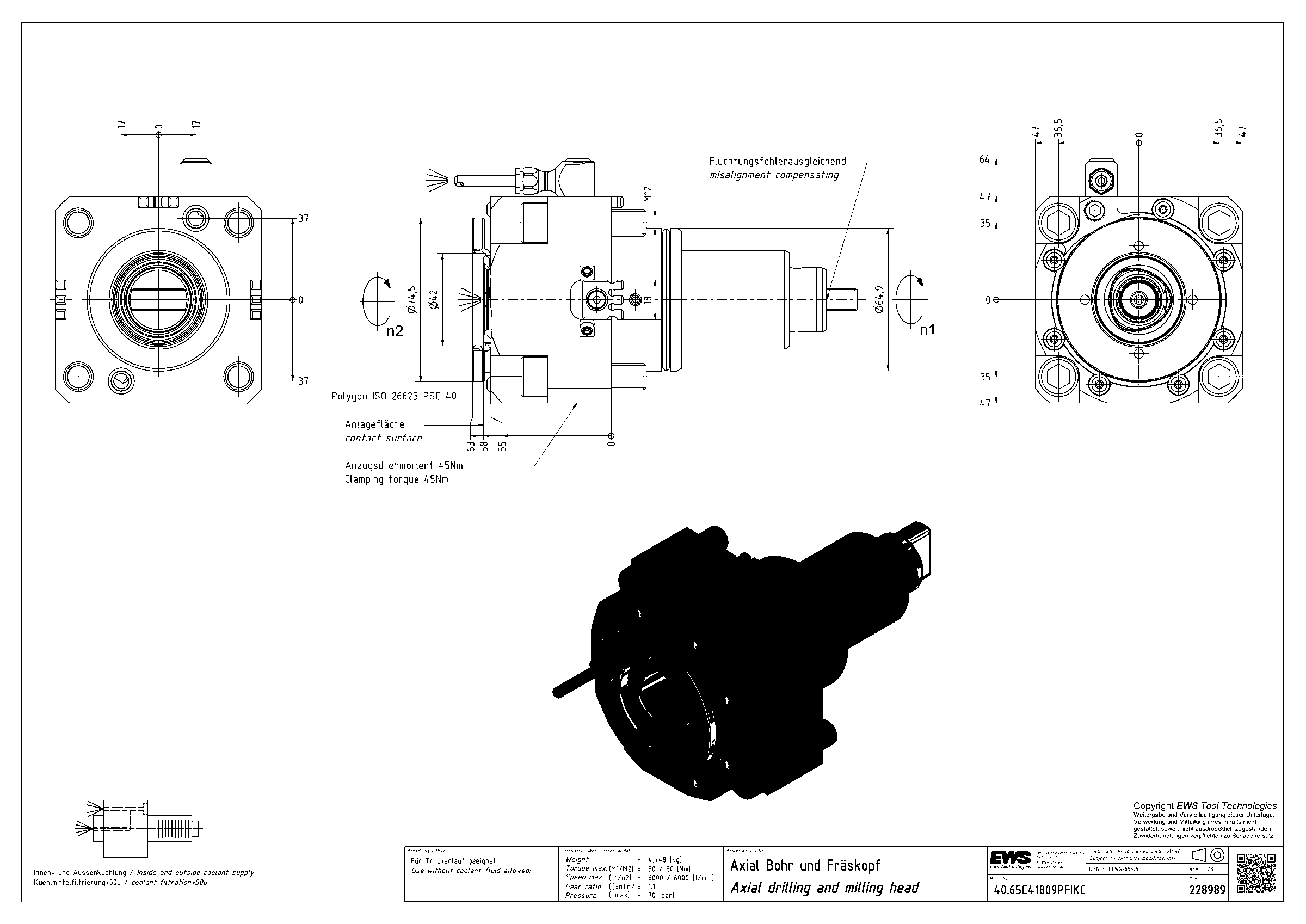

Головка приводная осевая сверлильно-фрезерная EWS 40.65C41809PFIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.65C41809PFIKC

Головка приводная осевая сверлильно-фрезерная EWS 40.65C41809PFIKC, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениенейтральное
Присоединение к станкуBMT65
Присоединение инструментаPSC 40
Функциональная длина58 мм
Вылет LPR63 мм
Масса4,748 кг
Высота94 мм
Общая длина175 мм
Заказной номер EWS228989
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент80 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.65C41809PFIKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.65C4VLHP6FIKC65BMT65PSC 405815863
40.65C4VT4F65BMT65PSC 405820363
40.65C4VT4FIKC65BMT65PSC 405820363
40.65C41809MT110F65BMT65PSC 405815463
40.65C41809MT110FIKC65BMT65PSC 405815463
40.65C41809PF65BMT65PSC 405817563
40.65C41809PFIKC65BMT65PSC 405817563Текущая
40.65VX4KR1809MT110F65BMT65EWS Varia VX45314857
40.65VX4KR1809MT110FIKD65BMT65EWS Varia VX45314857
40.65VX4KR1809PF65BMT65EWS Varia VX45316957
40.65VX4KR1809PFIKD65BMT65EWS Varia VX45316957
40.65VX4KRVT4F65BMT65EWS Varia VX45319757
