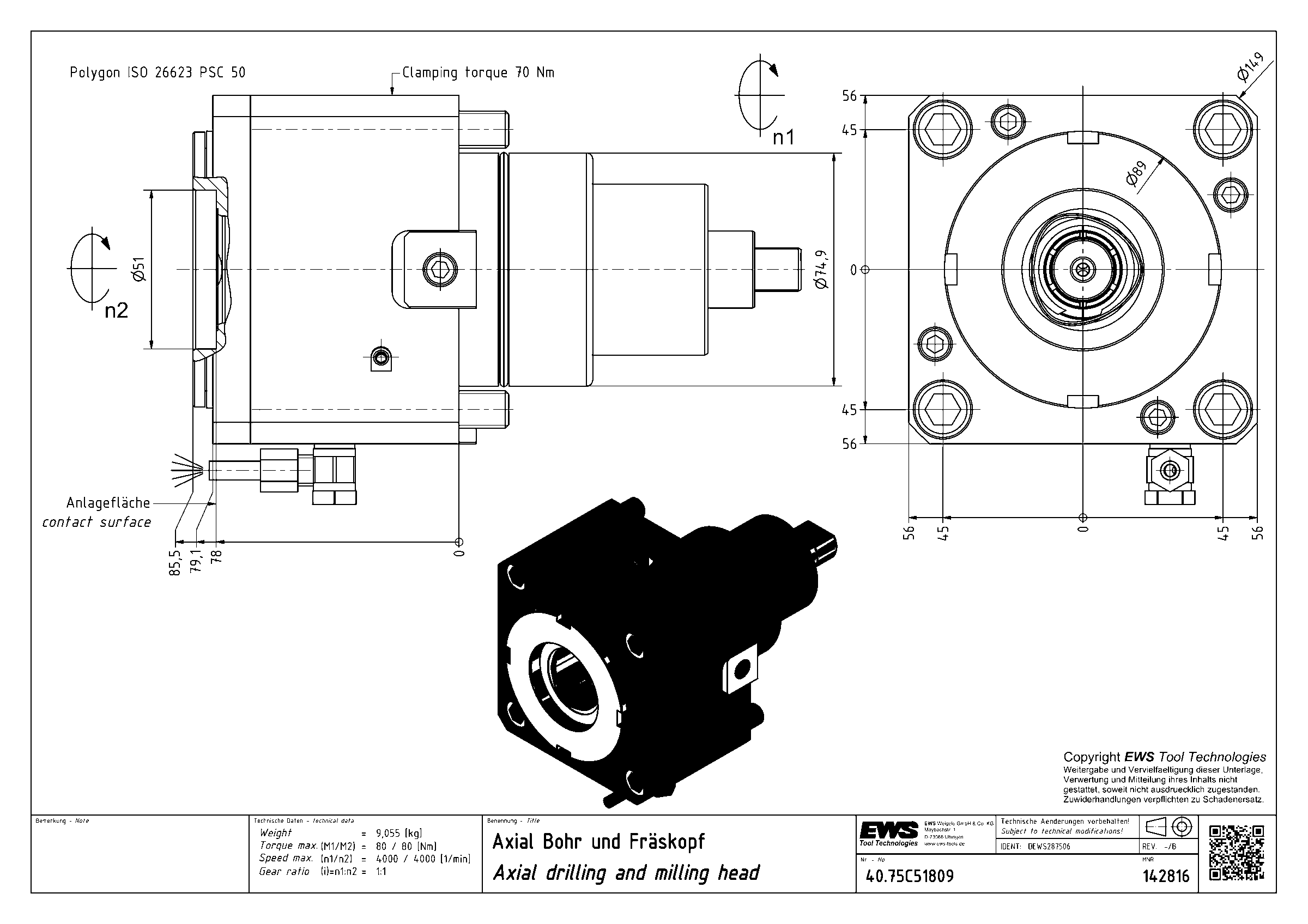

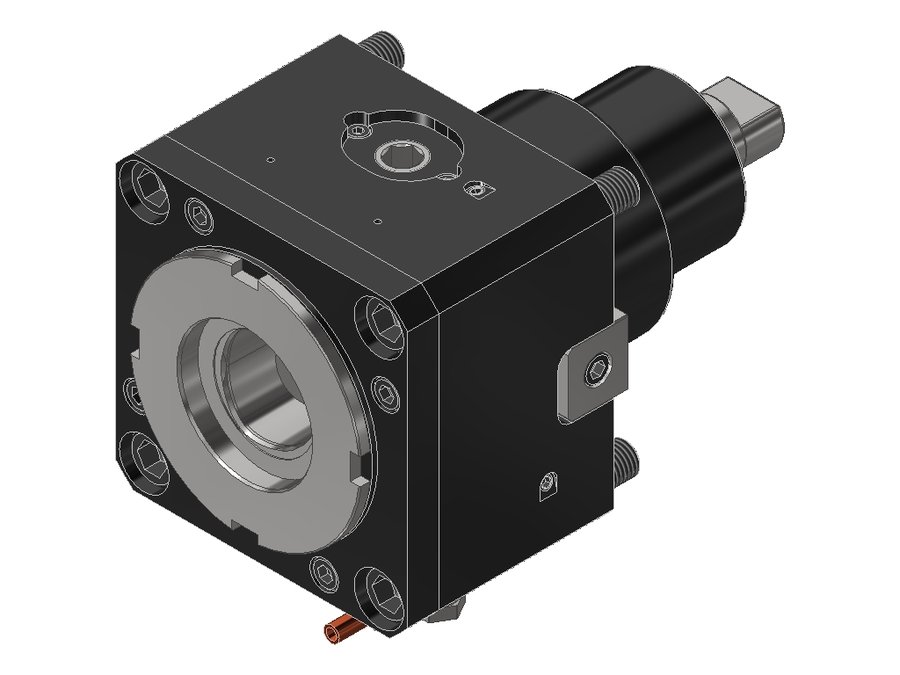

Головка приводная осевая сверлильно-фрезерная EWS 40.75C51809, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.75C51809

Головка приводная осевая сверлильно-фрезерная EWS 40.75C51809, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)

Код интерфейса станкаFLB090A7515
Код интерфейса инструментаCCS05000195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениенейтральное
Присоединение к станкуBMT75
Присоединение инструментаPSC 50
Функциональная длина78 мм
Вылет LPR85,5 мм
Масса9,055 кг
Высота112 мм
Общая длина195,5 мм
Заказной номер EWS142816
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент80 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.75C51809 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.68VX4QSMBMTEKHSD1268BMT68 MazakEWS Varia VX46115565
40.68VX4QSMBMTIKC68BMT68 MazakEWS Varia VX45715161
40.68VX4QSMBMTIKC-CC468BMT68 MazakEWS Varia VX45715161
40.68VX4QSMBMTIKCHSD1268BMT68 MazakEWS Varia VX45715161
40.75C5VL875BMT75PSC 5079,520287
40.75C5VL8IKD75BMT75PSC 5079,520287
40.75C5180975BMT75PSC 5078195,585,5Текущая
40.75C51809IKD75BMT75PSC 5078195,585,5
40.75V5KR1809P75BMT75EWS Varia V57318373
40.75V5KR1809PIKD75BMT75EWS Varia V57318373
40.75V5KRVL8IKD75BMT75EWS Varia V57318873
40.75V5VL875BMT75EWS Varia V57318873

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.75C51809.

Инструмент статический19

  • 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
  • 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
  • 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
  • 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
  • 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
  • 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
  • 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
  • 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
  • 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
  • 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
  • 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
  • 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5

Документы по позиции

Для этой позиции документы пока не привязаны.
