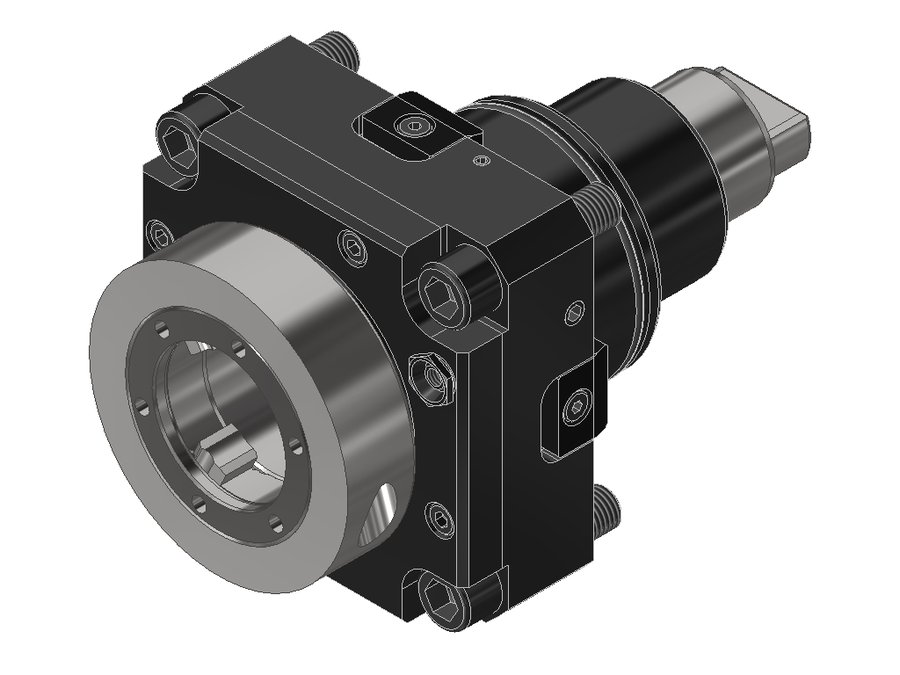

Головка приводная осевая сверлильно-фрезерная EWS 40.75V5KRVL8IKD, хвостовик Ø75, EWS - Varia V5- адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для BMT · арт. 40.75V5KRVL8IKD

Головка приводная осевая сверлильно-фрезерная EWS 40.75V5KRVL8IKD, хвостовик Ø75, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениенейтральное
Присоединение к станкуBMT75
Присоединение инструментаEWS Varia V5
Функциональная длина73 мм
Вылет LPR73 мм
Масса6,461 кг
Высота112 мм
Общая длина188 мм
Заказной номер EWS214371
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.75C5VL875BMT75PSC 5079,520287
40.75C5VL8IKD75BMT75PSC 5079,520287
40.75C5180975BMT75PSC 5078195,585,5
40.75C51809IKD75BMT75PSC 5078195,585,5
40.75V5KR1809P75BMT75EWS Varia V57318373
40.75V5KR1809PIKD75BMT75EWS Varia V57318373
40.75V5KRVL8IKD75BMT75EWS Varia V57318873Текущая
40.75V5VL875BMT75EWS Varia V57318873
40.75V5VL8IKD75BMT75EWS Varia V57318873
40.75V51809P#0175BMT75EWS Varia V57318373
40.75V51809PIKD75BMT75EWS Varia V57318373
40.80V5QSMBMT80BMT80 MazakEWS Varia V574,5172,574,5
Показать ещё · всего в серии 282

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.75V5KRVL8IKD.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
