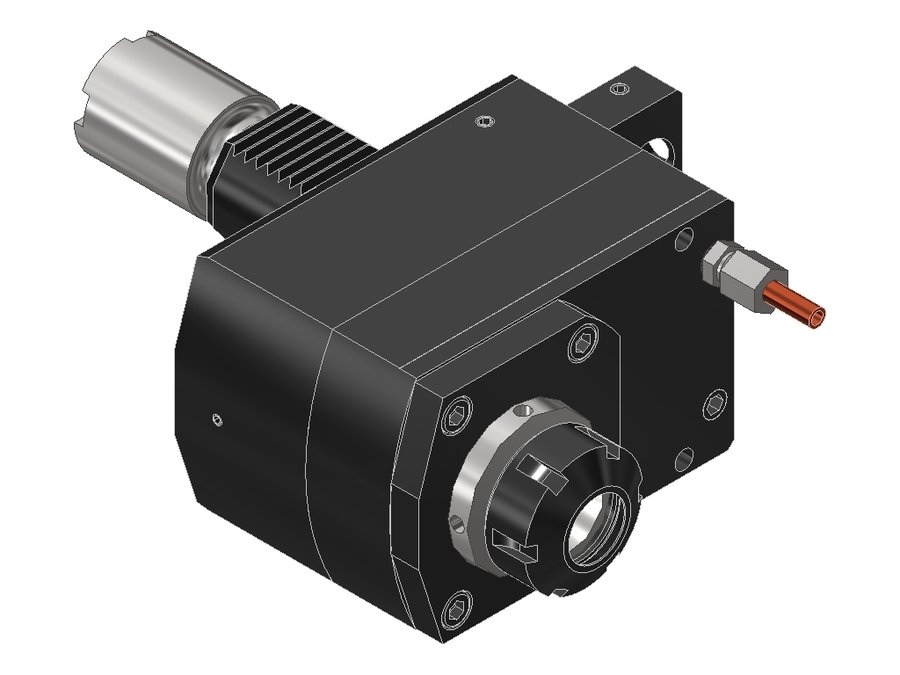

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4025LB25LI1, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.4025LB25LI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4025LB25LI1, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментацанга ER25
Функциональная длина118 мм
Вылет LPR118 мм
Масса6,461 кг
Высота78 мм
Общая длина219 мм
Ширина123 мм
Заказной номер EWS125756
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.4025LB25LI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

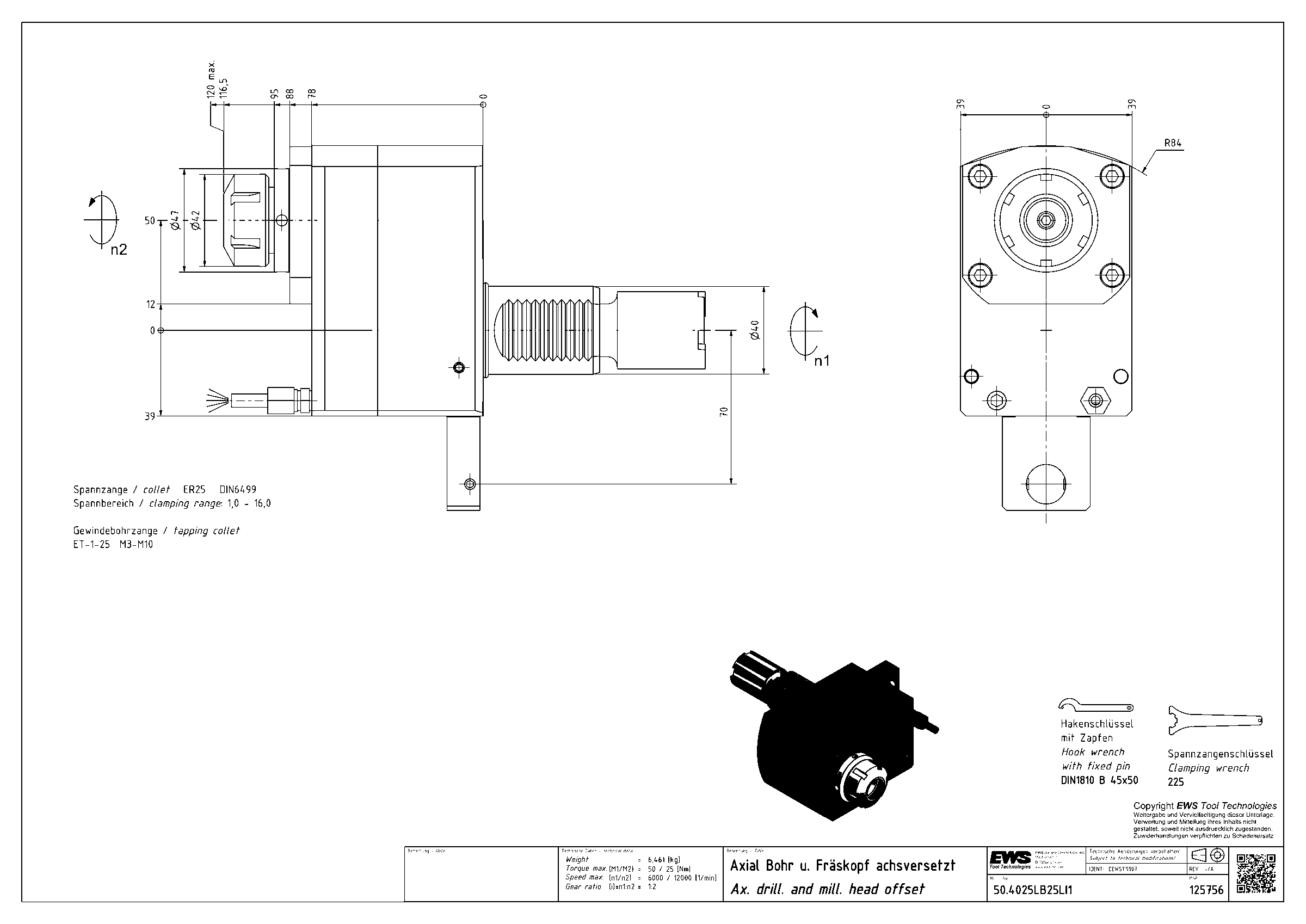

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.3025E365RLIKI1IM#0130VDI30цанга ER258080147
50.3025G300RLIKI1VIM30VDI30цанга ER259191165,5
50.3025LB10LI2IM30VDI30цанга ER259595164
50.3025TNX65RLIKI2IM30VDI30цанга ER259595169,5
50.3025TNX65RLIM30VDI30цанга ER258080154,5
50.3025TOEMRLIKI1A35IM30VDI30цанга ER259191150
50.4025LB25LI140VDI40цанга ER25118118219Текущая
50.4032CTXRLI2IM40VDI40цанга ER3299,599,5174,5
50.4032G250RLIKDI1WIM40VDI40цанга ER3279,579,5158,5
50.4032HAASSL40LI140VDI40цанга ER32122122239,55
50.4032KR5482LI2IM40VDI40цанга ER3299,599,5162,5
50.4032KRCTXRLIKI2IM40VDI40цанга ER3299,599,5174,5

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4025LB25LI1.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
