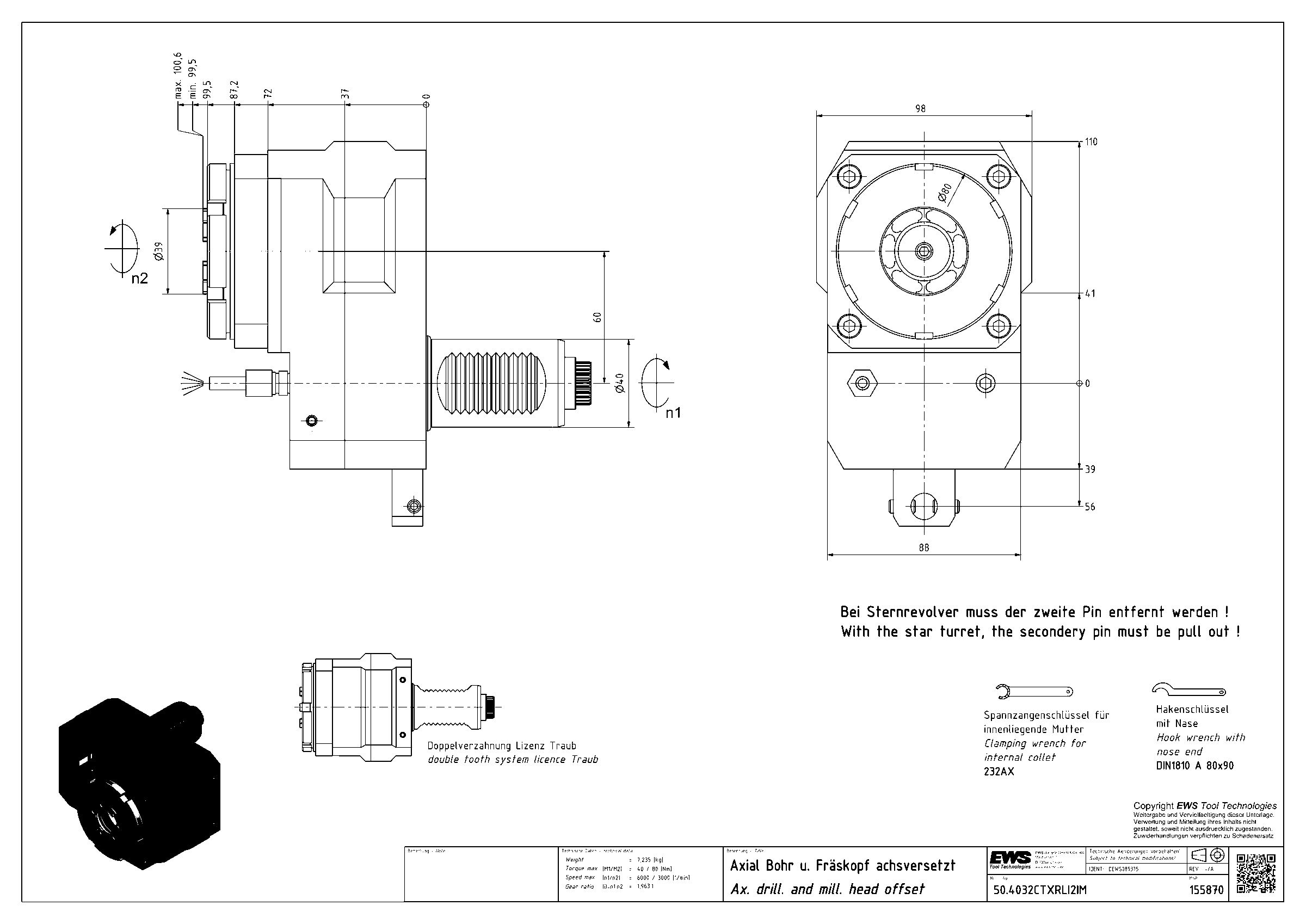

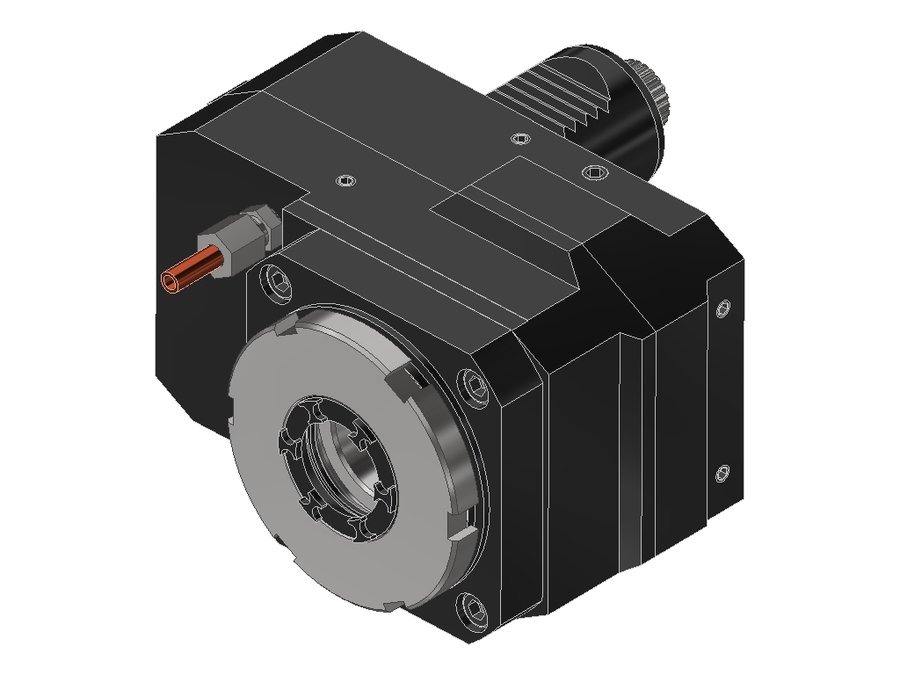

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032CTXRLI2IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 99,5 мм |
| Вылет LPR | 99,5 мм |
| Масса | 7,235 кг |
| Высота | 98 мм |
| Общая длина | 174,5 мм |
| Ширина | 149 мм |
| Заказной номер EWS | 155870 |
| Радиальная высота | 49 мм |
| Радиальная ширина | 39 мм |
| Передаточное отношение | 1,963:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 40 Н·м |
| Функциональная ширина | 60 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.4032CTXRLI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.3025G300RLIKI1VIM | 30 | VDI30 | цанга ER25 | 91 | 91 | 165,5 | |
| 50.3025LB10LI2IM | 30 | VDI30 | цанга ER25 | 95 | 95 | 164 | |
| 50.3025TNX65RLIKI2IM | 30 | VDI30 | цанга ER25 | 95 | 95 | 169,5 | |
| 50.3025TNX65RLIM | 30 | VDI30 | цанга ER25 | 80 | 80 | 154,5 | |
| 50.3025TOEMRLIKI1A35IM | 30 | VDI30 | цанга ER25 | 91 | 91 | 150 | |
| 50.4025LB25LI1 | 40 | VDI40 | цанга ER25 | 118 | 118 | 219 | |
| 50.4032CTXRLI2IM | 40 | VDI40 | цанга ER32 | 99,5 | 99,5 | 174,5 | Текущая |
| 50.4032G250RLIKDI1WIM | 40 | VDI40 | цанга ER32 | 79,5 | 79,5 | 158,5 | |
| 50.4032HAASSL40LI1 | 40 | VDI40 | цанга ER32 | 122 | 122 | 239,55 | |
| 50.4032KR5482LI2IM | 40 | VDI40 | цанга ER32 | 99,5 | 99,5 | 162,5 | |
| 50.4032KRCTXRLIKI2IM | 40 | VDI40 | цанга ER32 | 99,5 | 99,5 | 174,5 | |
| 50.4032KRCTXRLIKI2TF | 40 | VDI40 | цанга ER32 | 140,5 | 140,5 | 215,5 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.4032CTXRLI2IM.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
