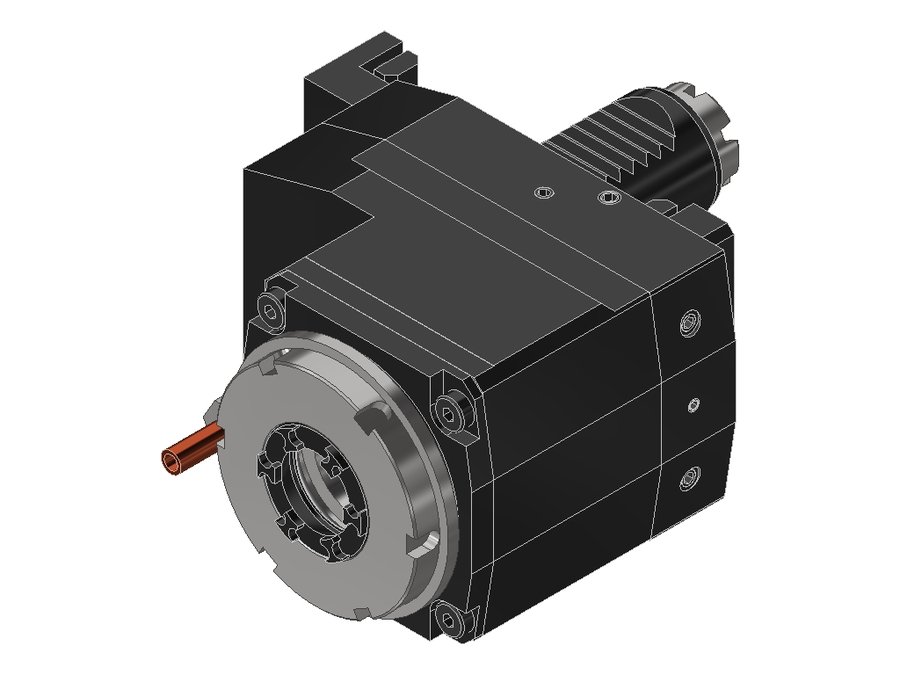

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.3025TOEMRLIKI1A35IM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.3025TOEMRLIKI1A35IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.3025TOEMRLIKI1A35IM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина91 мм
Вылет LPR91 мм
Масса3,674 кг
Высота68 мм
Общая длина150 мм
Ширина101 мм
Заказной номер EWS232762
Радиальная высота34 мм
Радиальная ширина32 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент24 Н·м
Функциональная ширина35 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.3025CTXRLIKI2IM30VDI30цанга ER259595162
50.3025E365RLIKI1IM#0130VDI30цанга ER258080147
50.3025G300RLIKI1VIM30VDI30цанга ER259191165,5
50.3025LB10LI2IM30VDI30цанга ER259595164
50.3025TNX65RLIKI2IM30VDI30цанга ER259595169,5
50.3025TNX65RLIM30VDI30цанга ER258080154,5
50.3025TOEMRLIKI1A35IM30VDI30цанга ER259191150Текущая
50.4025LB25LI140VDI40цанга ER25118118219
50.4032CTXRLI2IM40VDI40цанга ER3299,599,5174,5
50.4032G250RLIKDI1WIM40VDI40цанга ER3279,579,5158,5
50.4032HAASSL40LI140VDI40цанга ER32122122239,55
50.4032KR5482LI2IM40VDI40цанга ER3299,599,5162,5
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.3025TOEMRLIKI1A35IM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
