EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.75V51809IKD

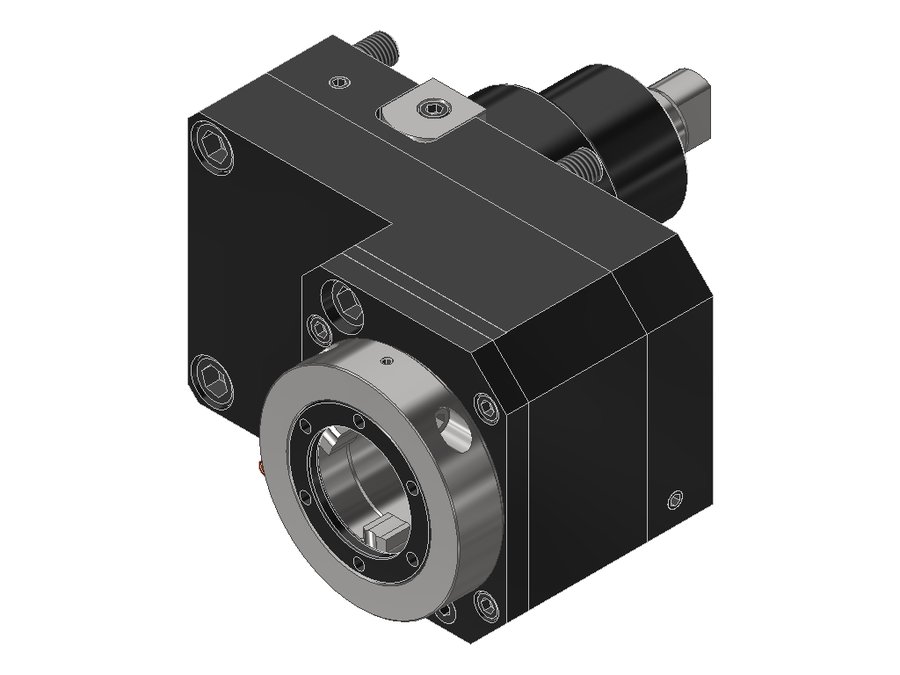

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.75V51809IKD, хвостовик Ø75, EWS - Varia V5- адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | правое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 114,5 мм |
| Вылет LPR | 114,5 мм |
| Масса | 12,373 кг |
| Высота | 112 мм |
| Общая длина | 224,5 мм |
| Ширина | 174 мм |
| Заказной номер EWS | 233084 |
| Радиальная высота | 56 мм |
| Радиальная ширина | 56 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 75 мм |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.65VX41809PF | 65 | BMT65 | EWS Varia VX4 | 91 | 95 | 207 | |
| 50.65VX41809PFI1 | 65 | BMT65 | EWS Varia VX4 | 91 | 95 | 207 | |
| 50.65VX41809PFIKD | 65 | BMT65 | EWS Varia VX4 | 91 | 95 | 207 | |
| 50.65VX41809PFIKDI1 | 65 | BMT65 | EWS Varia VX4 | 91 | 95 | 207 | |
| 50.75C41809IKDI1 | 75 | BMT75 | PSC 40 | 106,9 | 80,3 | 190,3 | |
| 50.75V5VL8IKDI1 | 75 | BMT75 | EWS Varia V5 | 114,5 | 114,5 | 229,5 | |
| 50.75V51809IKD | 75 | BMT75 | EWS Varia V5 | 114,5 | 114,5 | 224,5 | Текущая |
| 50.75V51809IKDI1 | 75 | BMT75 | EWS Varia V5 | 114,5 | 114,5 | 224,5 | |
| 50.80V5QSMBMTIKD | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 100 | 198 | |
| 50.4025NZIKI1IM | 40 | BMT40 DMG Mori | цанга ER25 | 83,5 | 83,5 | 152,5 | |
| 50.4025NZIM | 40 | BMT40 DMG Mori | цанга ER25 | 83,5 | 83,5 | 152,5 | |
| 50.4425NTY3I2IM | 44 | BMT44 | цанга ER25 | 65 | 65 | 156 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.75V51809IKD.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
