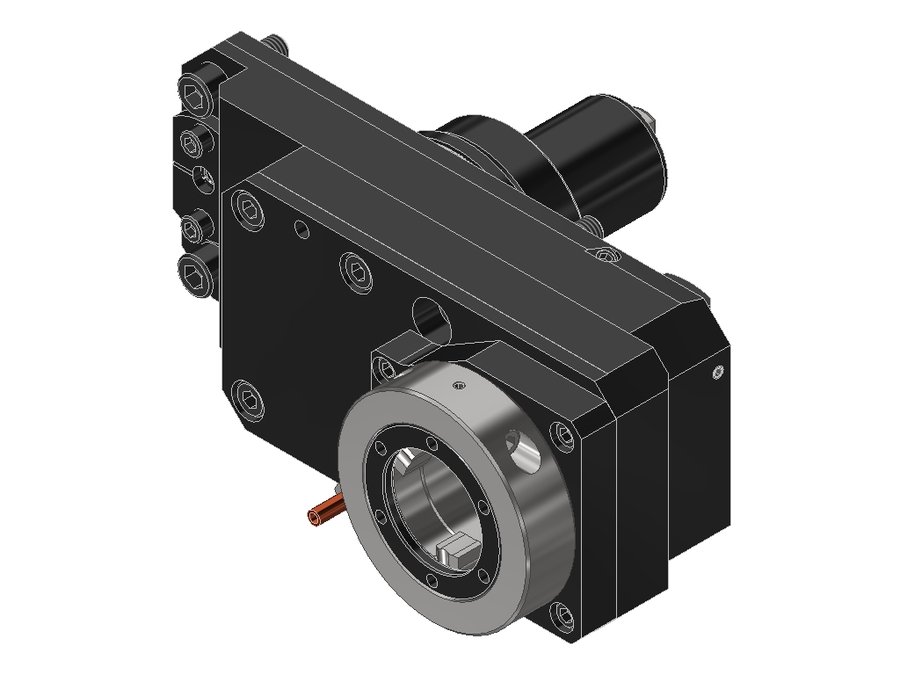

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.80V5QSMBMTIKD, хвостовик Ø80, система EWS Varia V5
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.80V5QSMBMTIKD

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.80V5QSMBMTIKD, хвостовик Ø80, система EWS Varia V5

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениеправое
Присоединение к станкуBMT80 Mazak
Присоединение инструментаEWS Varia V5
Функциональная длина100 мм
Вылет LPR100 мм
Масса12,132 кг
Высота100 мм
Общая длина198 мм
Ширина182 мм
Заказной номер EWS163851
Радиальная высота50 мм
Радиальная ширина37 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина100 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.80V5QSMBMTIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.65VX41809PFIKD65BMT65EWS Varia VX49195207
50.65VX41809PFIKDI165BMT65EWS Varia VX49195207
50.75C41809IKDI175BMT75PSC 40106,980,3190,3
50.75V5VL8IKDI175BMT75EWS Varia V5114,5114,5229,5
50.75V51809IKD75BMT75EWS Varia V5114,5114,5224,5
50.75V51809IKDI175BMT75EWS Varia V5114,5114,5224,5
50.80V5QSMBMTIKD80BMT80 MazakEWS Varia V5100100198Текущая
50.4025NZIKI1IM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4025NZIM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4425NTY3I2IM44BMT44цанга ER256565156
50.4525KRTC600IKDI2IM45BMT45цанга ER2599,599,5171,5
50.4525TC600FI1IM45BMT45цанга ER257272144

Совместимость

Связанные позиции по данным производителя — 40 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.80V5QSMBMTIKD.

Инструмент статический37

  • 27.V506.35WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6,35
  • 27.V506L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V506L54SHR, система EWS Varia V5, отверстие Ø6 мм
  • 27.V506WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6
  • 27.V506WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, система EWS Varia V5, Whistle Notch/Weldon Ø 6
  • 27.V508L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V508L54SHR, система EWS Varia V5, отверстие Ø8 мм
  • 27.V508WNL22Адаптер под цилиндрический хвостовик инструмента EWS 27.V508WNL22, система EWS Varia V5, Whistle Notch/Weldon Ø 8
  • 27.V509.53WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V509.53WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 9,53
  • 27.V510L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V510L54SHR, система EWS Varia V5, отверстие Ø10 мм
  • 27.V510WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 10
  • 27.V510WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 10
  • 27.V512HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V512HYDL26, система EWS Varia V5, гидропатрон Ø12
  • 27.V512L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, система EWS Varia V5, отверстие Ø12 мм
  • 27.V512WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 12
  • 27.V512WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 12
  • 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, система EWS Varia V5, отверстие Ø16 мм
  • 27.V516WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 16
  • 27.V516WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 16
  • 27.V519.05WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 19,05
  • 27.V520HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V520HYDL26, система EWS Varia V5, гидропатрон Ø20
  • 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, система EWS Varia V5, отверстие Ø20 мм
  • 27.V520WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 20
  • 27.V520WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 20
  • 27.V525HYDL30Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, система EWS Varia V5, гидропатрон Ø25
  • 27.V525WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 25
  • 27.V525WNL36Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL36, система EWS Varia V5, Whistle Notch/Weldon Ø 25
  • 27.V532HYDL62Адаптер под цилиндрический хвостовик инструмента EWS 27.V532HYDL62, система EWS Varia V5, гидропатрон Ø32
  • 27.V532WNL56Адаптер под цилиндрический хвостовик инструмента EWS 27.V532WNL56, система EWS Varia V5, Whistle Notch/Weldon Ø 32
  • 31.V525IML06Державка цанговая EWS 31.V525IML06, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L31Державка цанговая EWS 31.V525L31, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L78.5-FCДержавка цанговая EWS 31.V525L78.5-FC, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V532IML17Державка цанговая EWS 31.V532IML17, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V532L33Державка цанговая EWS 31.V532L33, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V540L38Державка цанговая EWS 31.V540L38, система EWS Varia V5, под цанги ER40 (Ø4–26 мм), код 400 472E
  • 42.V516L08Оправка фрезерная EWS 42.V516L08, система EWS Varia V5, оправка Ø16
  • 42.V516L28Оправка фрезерная EWS 42.V516L28, система EWS Varia V5, оправка Ø16
  • 42.V522L32Оправка фрезерная EWS 42.V522L32, система EWS Varia V5, оправка Ø22
  • 42.V527L12Оправка фрезерная EWS 42.V527L12, система EWS Varia V5, оправка Ø27

Запчасти к инструменту2

  • 29.V5SЗаглушка EWS 29.V5S, система EWS Varia V5, стальная
  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
