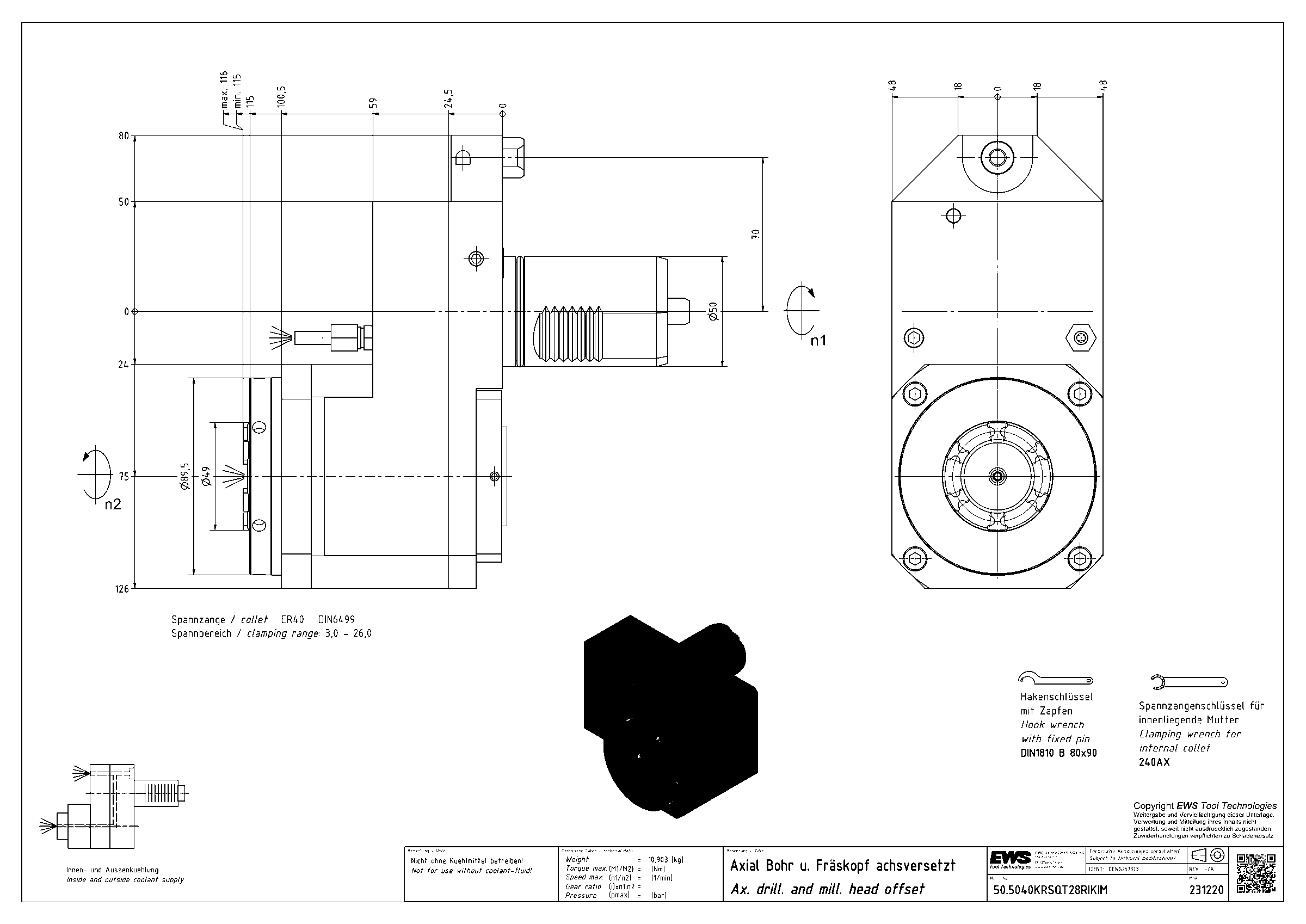

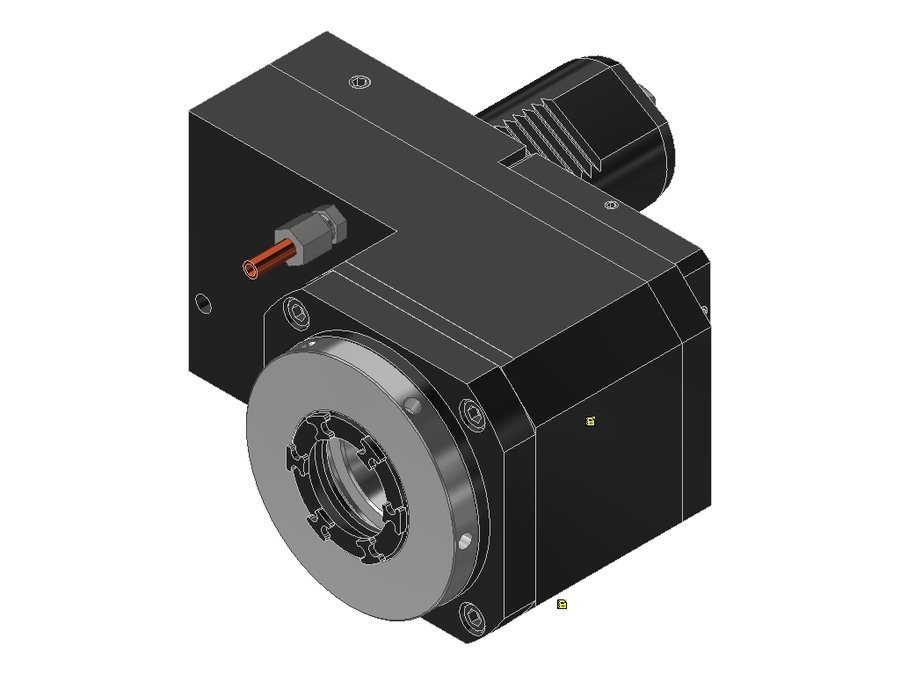

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5040KRSQT28RIKIM, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.5040KRSQT28RIKIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5040KRSQT28RIKIM, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Код интерфейса станкаZYV05000315
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментацанга ER40
Функциональная длина145 мм
Вылет LPR145 мм
Масса10,903 кг
Высота96 мм
Общая длина230 мм
Ширина176 мм
Заказной номер EWS231220
Радиальная высота48 мм
Радиальная ширина50 мм
Функциональная ширина75 мм
