EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.5040SQT28R

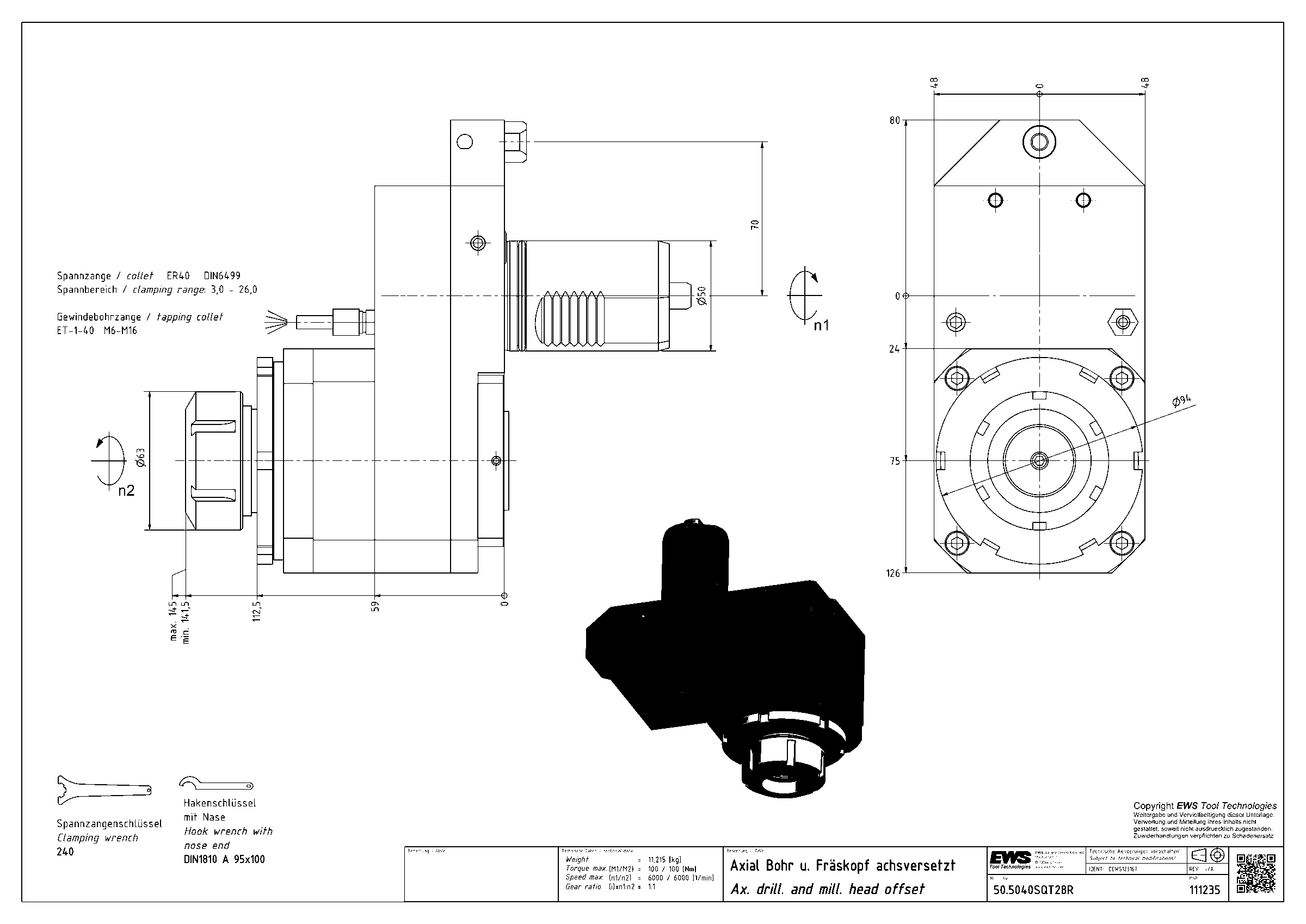

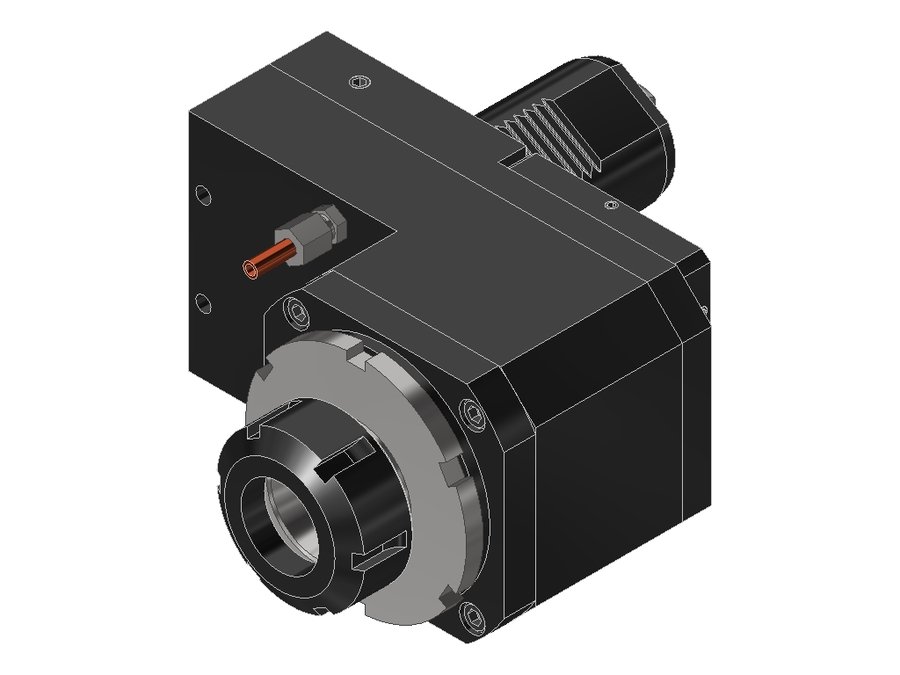

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5040SQT28R, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
50.4032SQT15RIM	40	VDI40 shaft rotated 30°	цанга ER32	81	81	159
50.4032VL3LI1	40	VDI40	цанга ER32	122	122	222
50.4032VL3LIKI1	40	VDI40	цанга ER32	122	122	222
50.5032SQT28RIKI1	50	VDI50 shaft rotated 30°	цанга ER32	144	144	229
50.5040KRSQT28RIKI2IM	50	VDI50 shaft rotated 30°	ER40	102,5	102,5	187,5
50.5040KRSQT28RIKIM	50	VDI50 shaft rotated 30°	ER40	145	145	230
50.5040SQT28R	50	VDI50 shaft rotated 30°	ER40	145	145	230	Текущая
50.5040SQT28RIK	50	VDI50 shaft rotated 30°	ER40	145	145	230
50.20165480RI1IM	20	VDI20	цанга ER16	79	79	130
50.20165480ZRI1IM	20	VDI20	цанга ER16	79	79	133,5
50.25165480RLI1IM	25	VDI25	цанга ER16	79	79	136
50.25255480RLI2IM	25	VDI25	цанга ER25	95	95	152

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 50.5040SQT28R.

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?
