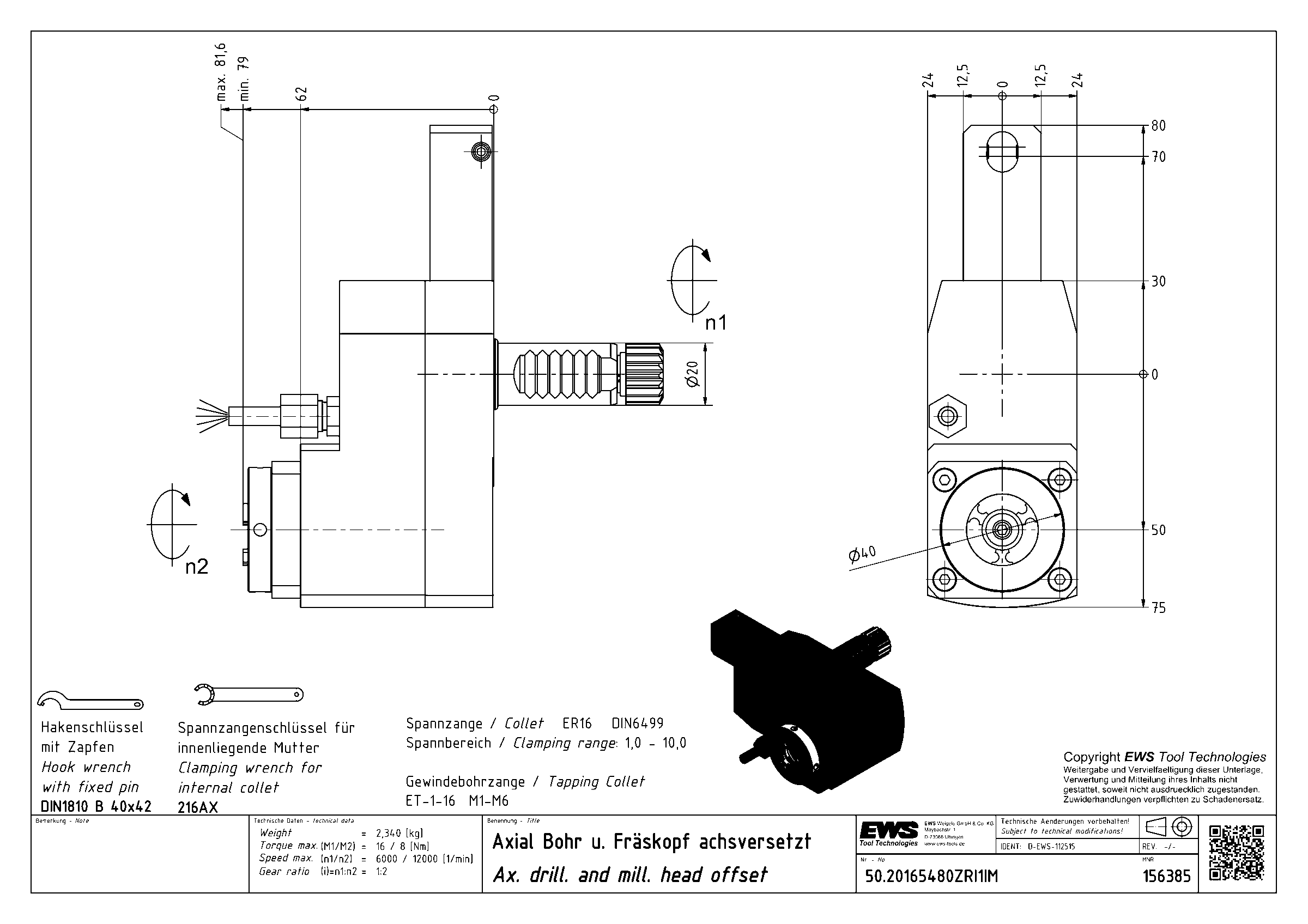

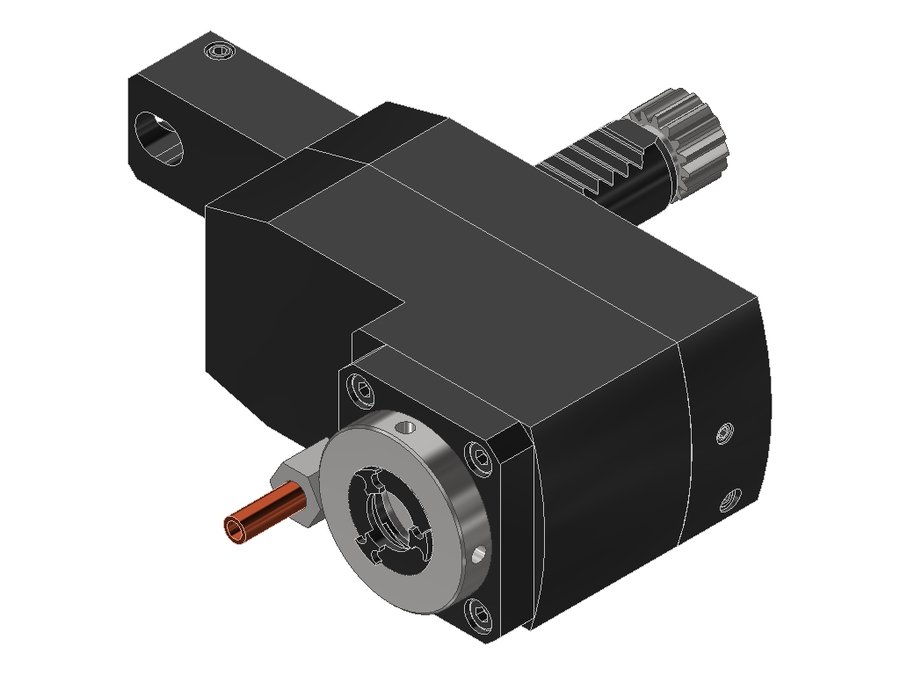

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.20165480ZRI1IM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV02000115 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | наружный |
| Привод | DIN 867 |
| Диаметр хвостовика | 20 мм |
| Исполнение | правое |
| Присоединение к станку | VDI20 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 79 мм |
| Вылет LPR | 79 мм |
| Масса | 2,34 кг |
| Высота | 48 мм |
| Общая длина | 133,5 мм |
| Ширина | 105 мм |
| Заказной номер EWS | 156385 |
| Радиальная высота | 24 мм |
| Радиальная ширина | 30 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 50 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.20165480ZRI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER16 DIN 6499
- Диапазон зажима Ø1–10 мм
- Для цанги 160 426E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 50 Н·м
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.5032SQT28RIKI1 | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER32 | 144 | 144 | 229 | |
| 50.5040KRSQT28RIKI2IM | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 102,5 | 102,5 | 187,5 | |
| 50.5040KRSQT28RIKIM | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 145 | 145 | 230 | |
| 50.5040SQT28R | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 145 | 145 | 230 | |
| 50.5040SQT28RIK | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 145 | 145 | 230 | |
| 50.20165480RI1IM | 20 | VDI20 | цанга ER16 | 79 | 79 | 130 | |
| 50.20165480ZRI1IM | 20 | VDI20 | цанга ER16 | 79 | 79 | 133,5 | Текущая |
| 50.25165480RLI1IM | 25 | VDI25 | цанга ER16 | 79 | 79 | 136 | |
| 50.25255480RLI2IM | 25 | VDI25 | цанга ER25 | 95 | 95 | 152 | |
| 50.40321809RLI1PIN56IM | 40 | VDI40 | цанга ER32 | 128 | 128 | 200 | |
| 50.40325482R | 40 | VDI40 | цанга ER32 | 95 | 95 | 158 | |
| 50.50405482RI1 | 50 | VDI50 | цанга ER40 | 150,5 | 150,5 | 243,5 |
Совместимость
Связанные позиции по данным производителя — 41 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.20165480ZRI1IM.
Цанги38
- 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
- 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
- 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
- 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
- 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
- 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
- 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
- 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
- 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
- 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
- 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
- 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
- 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
- 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
- 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
- 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
- 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
- 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
- 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
Ключи и отвёртки2
- 216AXКлюч для зажимной гайки EWS 216AX
- DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями
Гайки цанговые1
- 116AXГайка зажимная внутренняя ER (IM) EWS 116AX
