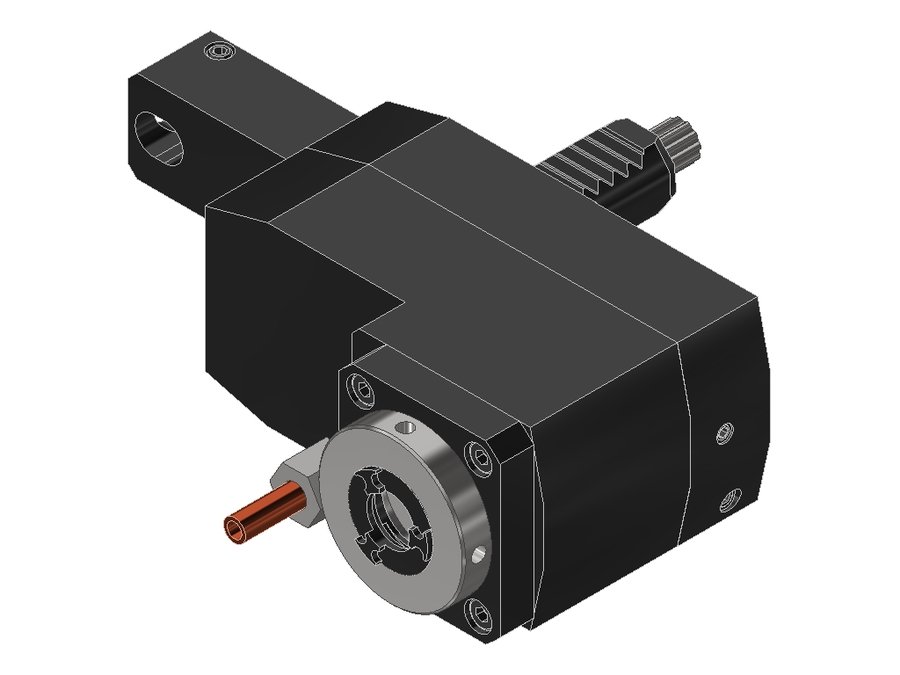

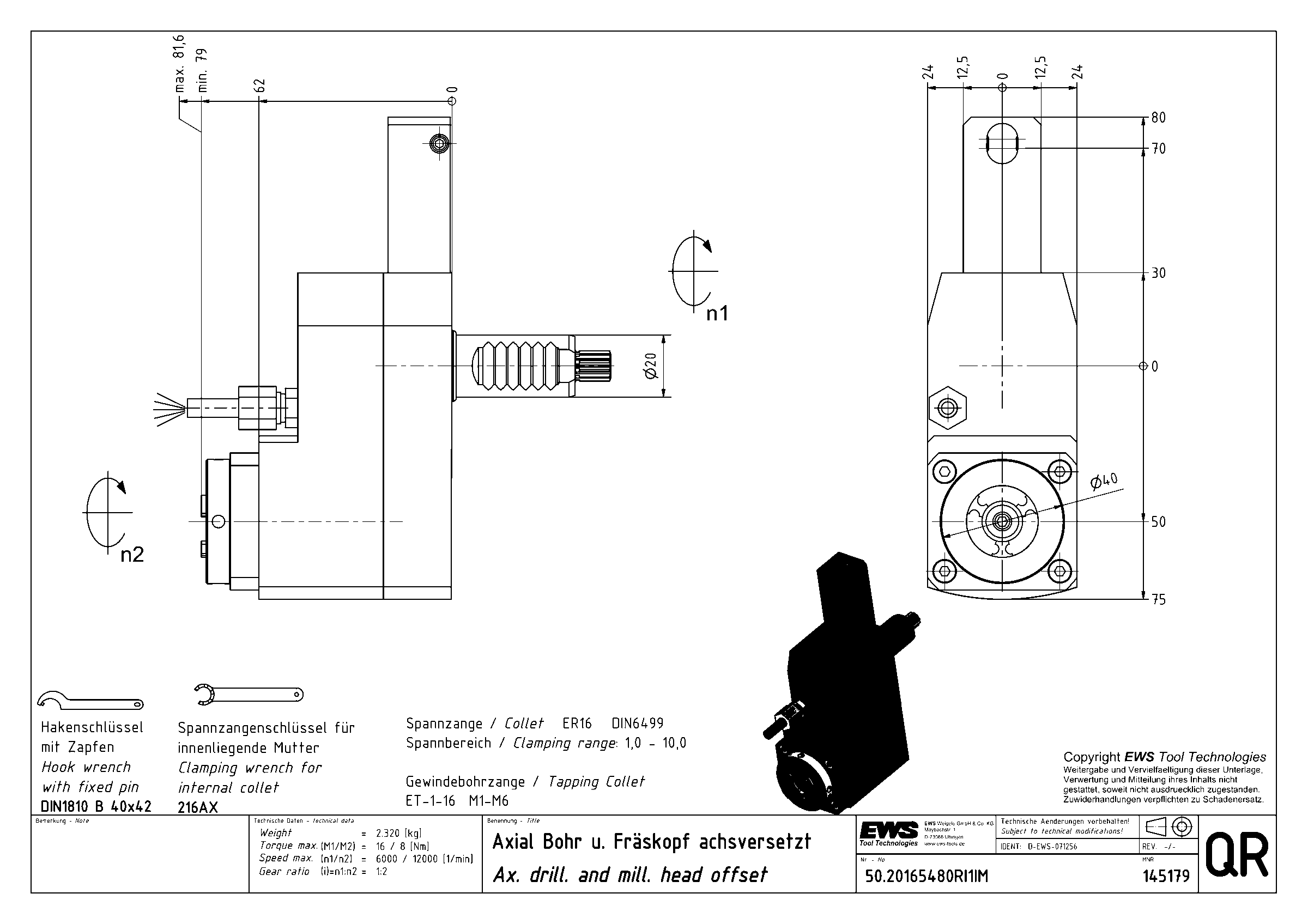

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.20165480RI1IM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.20165480RI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.20165480RI1IM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV02000115
Код интерфейса инструментаSZD01600295
Размер цангиER16
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика20 мм
Исполнениеправое
Присоединение к станкуVDI20
Присоединение инструментацанга ER16
Функциональная длина79 мм
Вылет LPR79 мм
Масса2,32 кг
Высота48 мм
Общая длина130 мм
Ширина105 мм
Заказной номер EWS145179
Радиальная высота24 мм
Радиальная ширина30 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент16 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.20165480RI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER16 DIN 6499

  • Диапазон зажима Ø1–10 мм
  • Для цанги 160 426E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 50 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4032VL3LIKI140VDI40цанга ER32122122222
50.5032SQT28RIKI150VDI50, хвостовик повёрнут на 30°цанга ER32144144229
50.5040KRSQT28RIKI2IM50VDI50, хвостовик повёрнут на 30°цанга ER40102,5102,5187,5
50.5040KRSQT28RIKIM50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28RIK50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.20165480RI1IM20VDI20цанга ER167979130Текущая
50.20165480ZRI1IM20VDI20цанга ER167979133,5
50.25165480RLI1IM25VDI25цанга ER167979136
50.25255480RLI2IM25VDI25цанга ER259595152
50.40321809RLI1PIN56IM40VDI40цанга ER32128128200
50.40325482R40VDI40цанга ER329595158

Совместимость

Связанные позиции по данным производителя — 41 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 50.20165480RI1IM.

Цанги38

  • 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
  • 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
  • 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
  • 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
  • 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
  • 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
  • 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
  • 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
  • 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
  • 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
  • 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
  • 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
  • 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
  • 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
  • 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
  • 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
  • 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
  • 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
  • 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм

Ключи и отвёртки2

  • 216AXКлюч для зажимной гайки EWS 216AX
  • DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями

Гайки цанговые1

  • 116AXГайка зажимная внутренняя ER (IM) EWS 116AX
