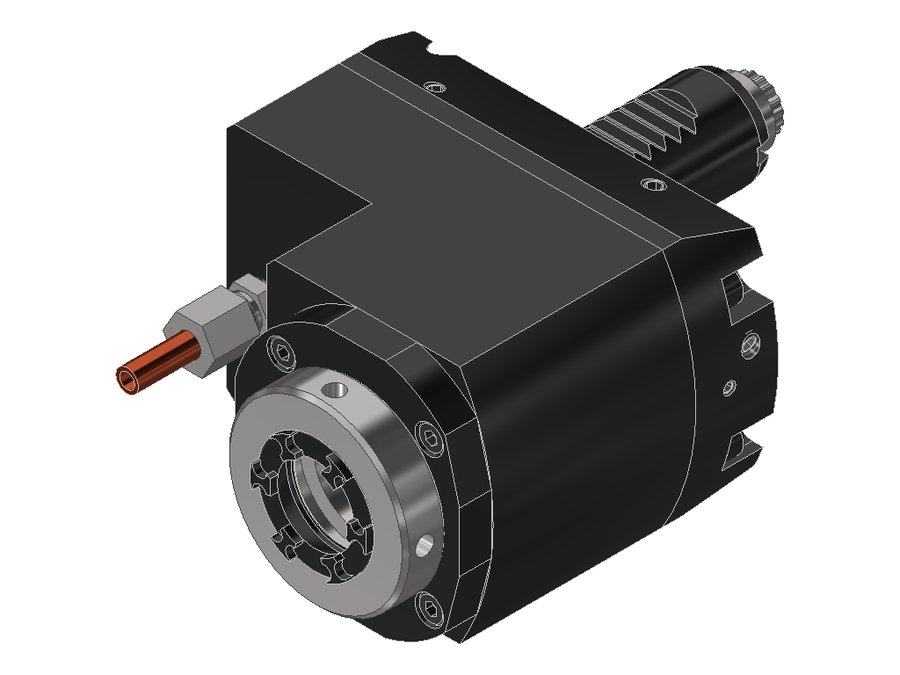

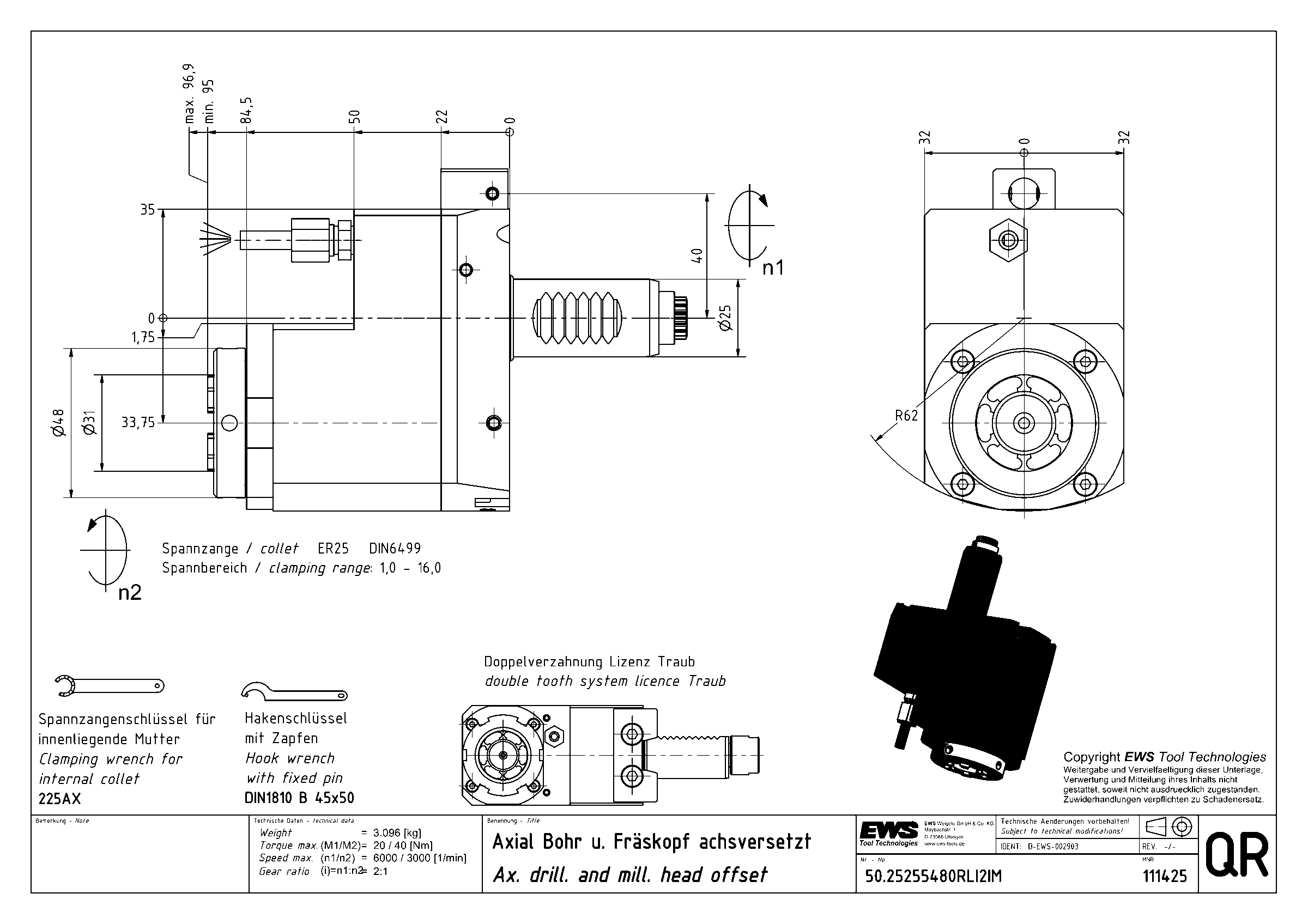

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25255480RLI2IM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.25255480RLI2IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.25255480RLI2IM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина95 мм
Вылет LPR95 мм
Масса3,096 кг
Высота64 мм
Общая длина152 мм
Ширина97 мм
Заказной номер EWS111425
Радиальная высота32 мм
Радиальная ширина35 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент20 Н·м
Функциональная ширина33,75 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.25255480RLI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.5040KRSQT28RIKIM50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28RIK50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.20165480RI1IM20VDI20цанга ER167979130
50.20165480ZRI1IM20VDI20цанга ER167979133,5
50.25165480RLI1IM25VDI25цанга ER167979136
50.25255480RLI2IM25VDI25цанга ER259595152Текущая
50.40321809RLI1PIN56IM40VDI40цанга ER32128128200
50.40325482R40VDI40цанга ER329595158
50.50405482RI150VDI50цанга ER40150,5150,5243,5
50.50405482RIKI150VDI50цанга ER40150,5150,5243,5
50.50405482RLI150VDI50цанга ER40150,5150,5243,5
