EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30C3LCTXRLIKTFL

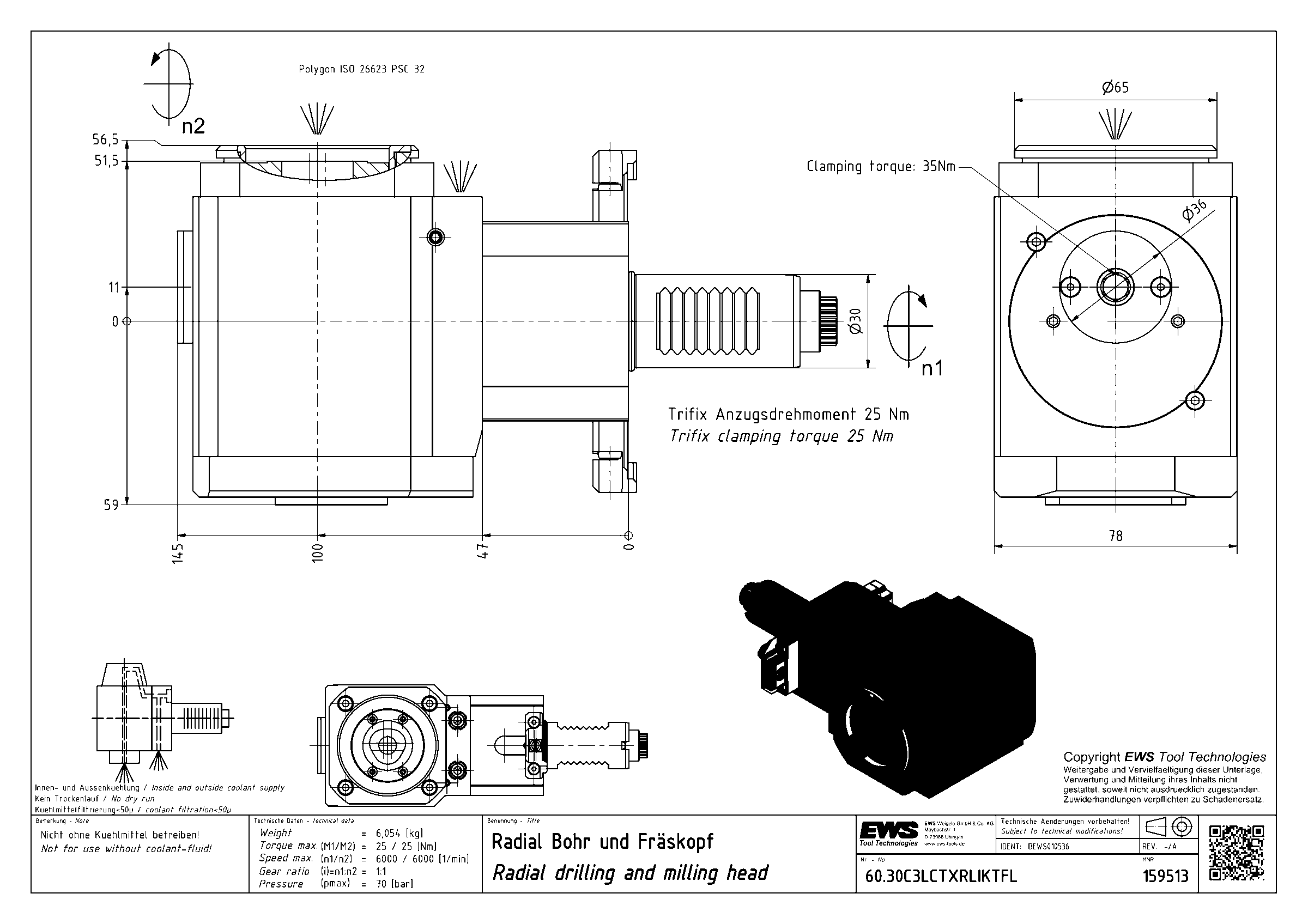

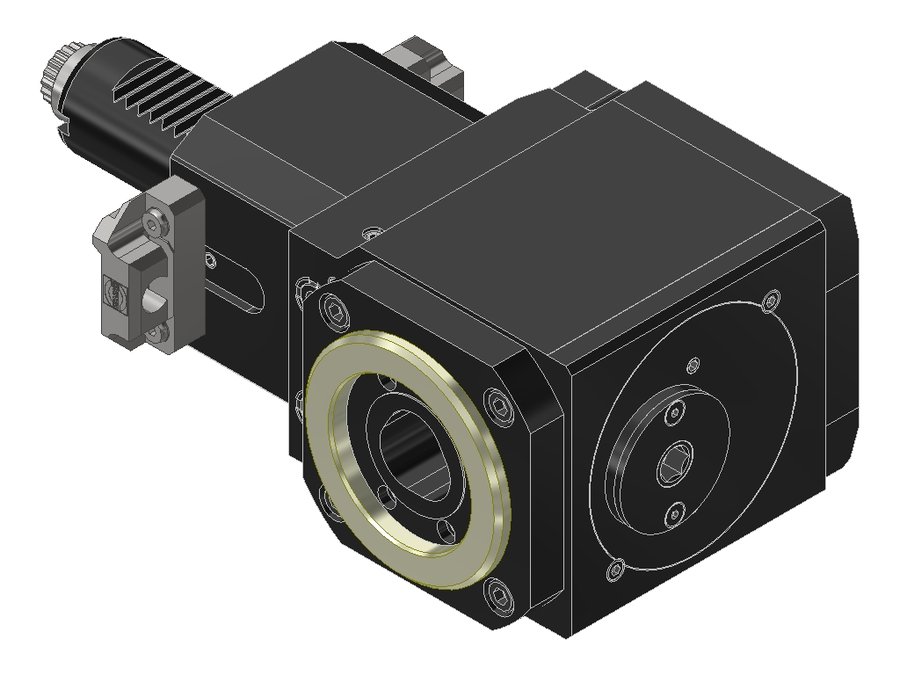

Головка приводная радиальная сверлильно-фрезерная EWS 60.30C3LCTXRLIKTFL, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
| Система фиксации в гнезде | Trifix |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | CCS03200195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | левое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 140 мм |
| Масса | 6,054 кг |
| Высота | 78 мм |
| Общая длина | 207 мм |
| Ширина | 110,5 мм |
| Заказной номер EWS | 159513 |
| Радиальная высота | 39 мм |
| Радиальная ширина | 57,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 53 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.25VX3TDRLIKDI1X75 | 25 | VDI25 | EWS Varia VX3 | 70 | 104 | 176 | |
| 60.25VX3TDRLIKDX75 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 181 | |
| 60.25VX3TDRLX75#01 | 25 | VDI25 | EWS Varia VX3 | 75 | 109 | 181 | |
| 60.30C3G300RLIKW | 30 | VDI30 | PSC 32 | 90 | 130 | 204,5 | |
| 60.30C3LCTXRL | 30 | VDI30 | PSC 32 | 100 | 140 | 207 | |
| 60.30C3LCTXRLIK | 30 | VDI30 | PSC 32 | 100 | 140 | 207 | |
| 60.30C3LCTXRLIKTFL | 30 | VDI30 | PSC 32 | 100 | 140 | 207 | Текущая |
| 60.30C3LCTXRLIKTFR | 30 | VDI30 | PSC 32 | 100 | 140 | 207 | |
| 60.30C3TNX65RLIK | 30 | VDI30 | PSC 32 | 90 | 127 | 201,5 | |
| 60.30VX3CTXRL#01 | 30 | VDI30 | EWS Varia VX3 | 55 | 89 | 156 | |
| 60.30VX3CTXRLIKD-CC4 | 30 | VDI30 | EWS Varia VX3 | 89 | 55 | 122 | |
| 60.30VX3CTXRLIKD#01 | 30 | VDI30 | EWS Varia VX3 | 55 | 89 | 156 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.30C3LCTXRLIKTFL.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
