EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30VX3CTXRLIKD#01

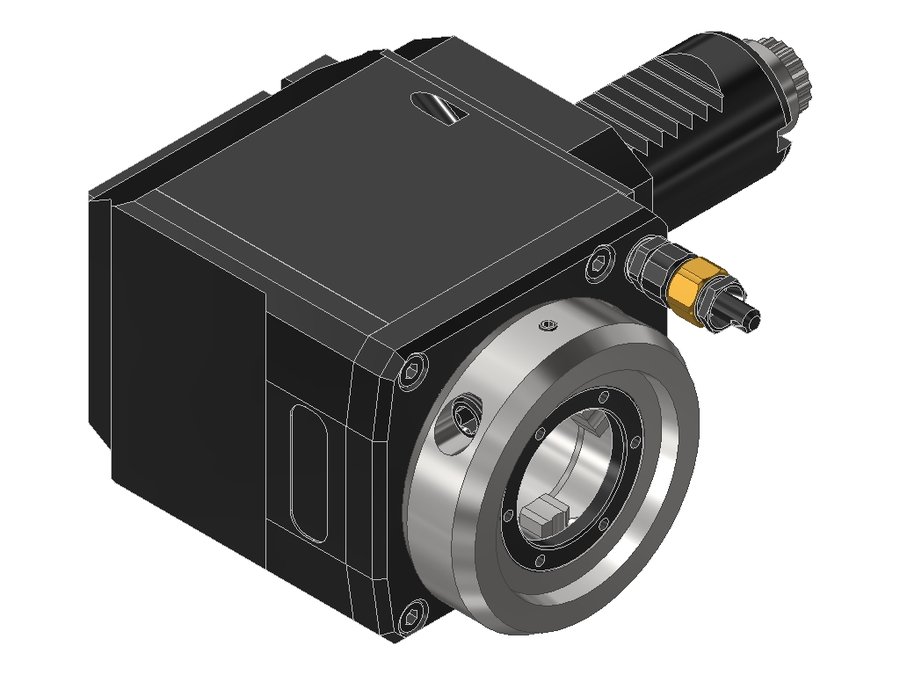

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3CTXRLIKD#01, хвостовик Ø30, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 55 мм |
| Вылет LPR | 89 мм |
| Масса | 3,717 кг |
| Высота | 68 мм |
| Общая длина | 156 мм |
| Ширина | 119,5 мм |
| Заказной номер EWS | 224653 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 65,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.30C3LCTXRLIK | 30 | VDI30 | PSC 32 | 100 | 140 | 207 | |
| 60.30C3LCTXRLIKTFL | 30 | VDI30 | PSC 32 | 100 | 140 | 207 | |
| 60.30C3LCTXRLIKTFR | 30 | VDI30 | PSC 32 | 100 | 140 | 207 | |
| 60.30C3TNX65RLIK | 30 | VDI30 | PSC 32 | 90 | 127 | 201,5 | |
| 60.30VX3CTXRL#01 | 30 | VDI30 | EWS Varia VX3 | 55 | 89 | 156 | |
| 60.30VX3CTXRLIKD-CC4 | 30 | VDI30 | EWS Varia VX3 | 89 | 55 | 122 | |
| 60.30VX3CTXRLIKD#01 | 30 | VDI30 | EWS Varia VX3 | 55 | 89 | 156 | Текущая |
| 60.30VX3DCTXRLIKC | 30 | VDI30 | EWS Varia VX3 | 55 | 89 | 156 | |
| 60.30VX3DE365RLIKCEL | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 201 | |
| 60.30VX3DG300RLIKCW | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3DG300RLW#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3DGT300RLIKC | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 186 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.30VX3CTXRLIKD#01.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
Документы по позиции
Для этой позиции документы пока не привязаны.
