EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.4025DNZIK

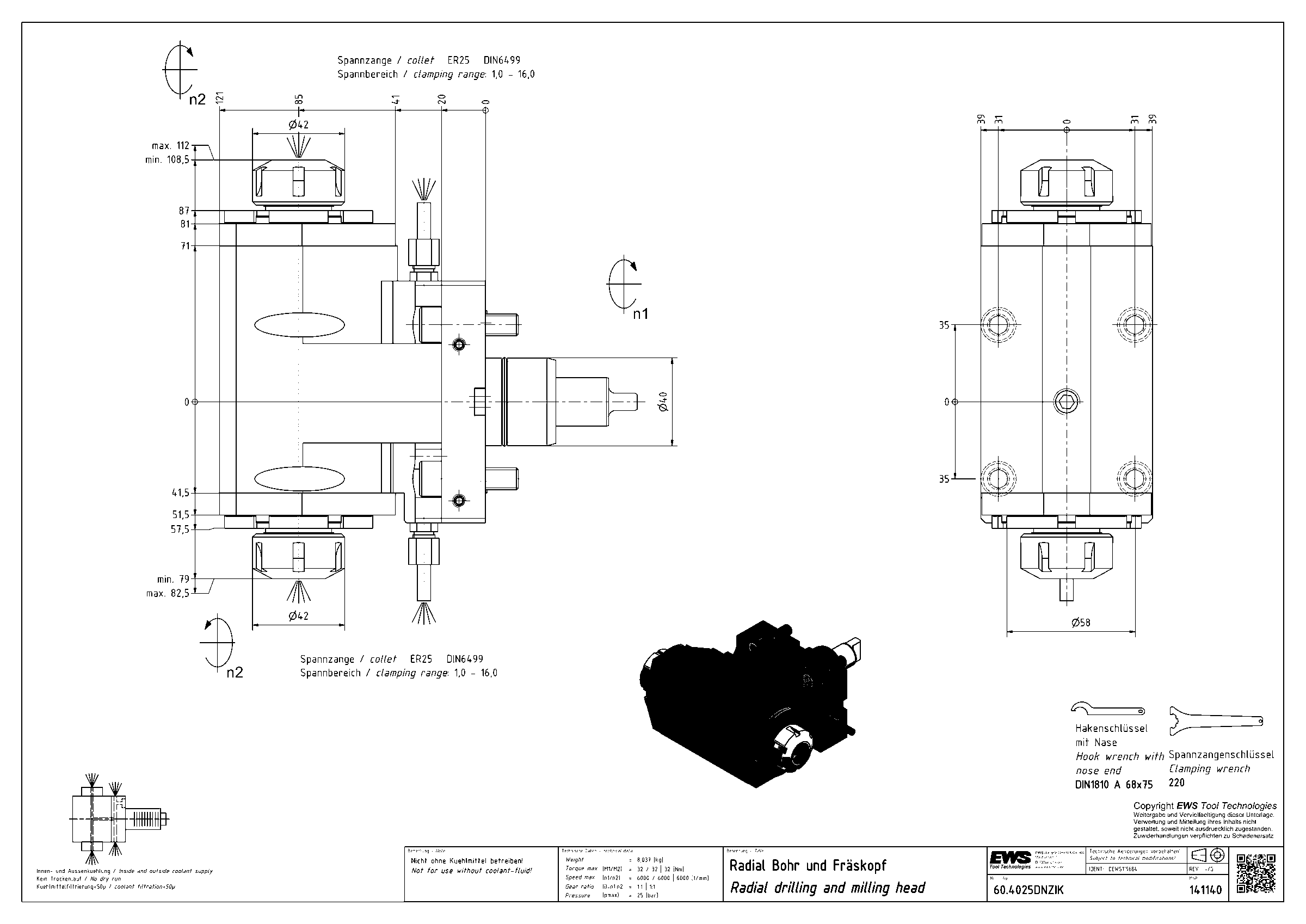

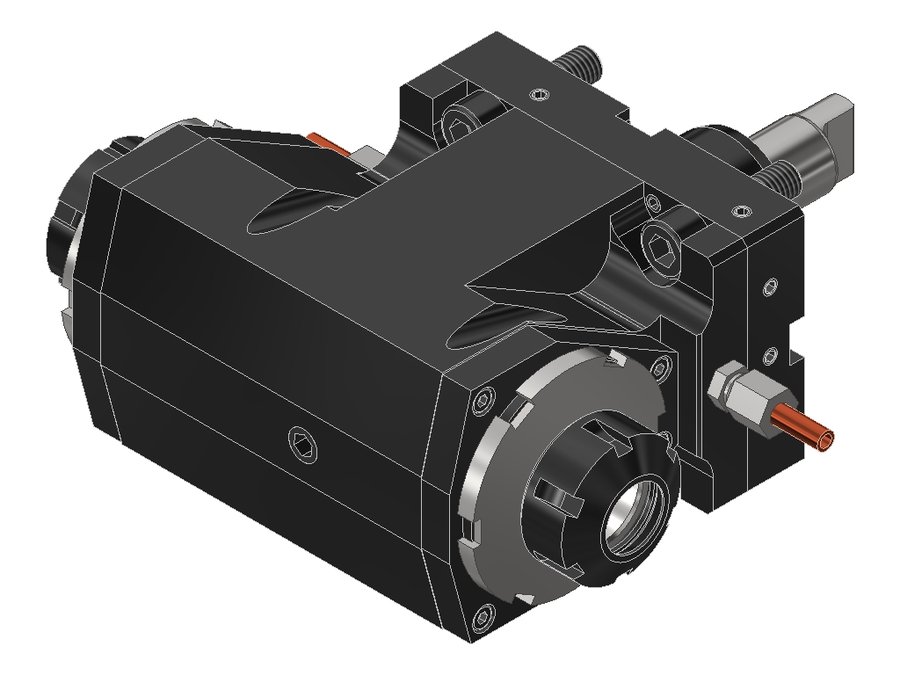

Головка приводная радиальная сверлильно-фрезерная EWS 60.4025DNZIK, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB062B4015 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 25 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 121 мм |
| Масса | 8,037 кг |
| Высота | 78 мм |
| Общая длина | 190 мм |
| Заказной номер EWS | 141140 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 110 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.3820BNA1809IKDIM | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.3820BNA1809IM#01 | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.3820DBNA1809IM | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.4020BIG1809IKIMX45 | 40 | BMT40 Biglia | цанга ER20 | 45 | 71 | 128,9 | |
| 60.4020BIG1809IKIMX70 | 40 | BMT40 Biglia | цанга ER20 | 70 | 96 | 153,9 | |
| 60.4025DNZ | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 121 | 190 | |
| 60.4025DNZIK | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 121 | 190 | Текущая |
| 60.4025NZ | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 111 | 180 | |
| 60.4025NZIKI1 | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 111 | 180 | |
| 60.4032DNZ | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 121 | 190 | |
| 60.4032DNZIK | 40 | BMT40 DMG Mori | цанга ER32 | 85 | 121 | 190 | |
| 60.4032MT12IKDIM | 40 | BMT40 Muratec | цанга ER32 | 100 | 138 | 209,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4025DNZIK.
Ключи и отвёртки2
- 225Ключ для зажимной гайки EWS 225
- DIN1810 A - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 68X75
Гайки цанговые1
- 125Гайка EWS 125, 125, UM/RD
