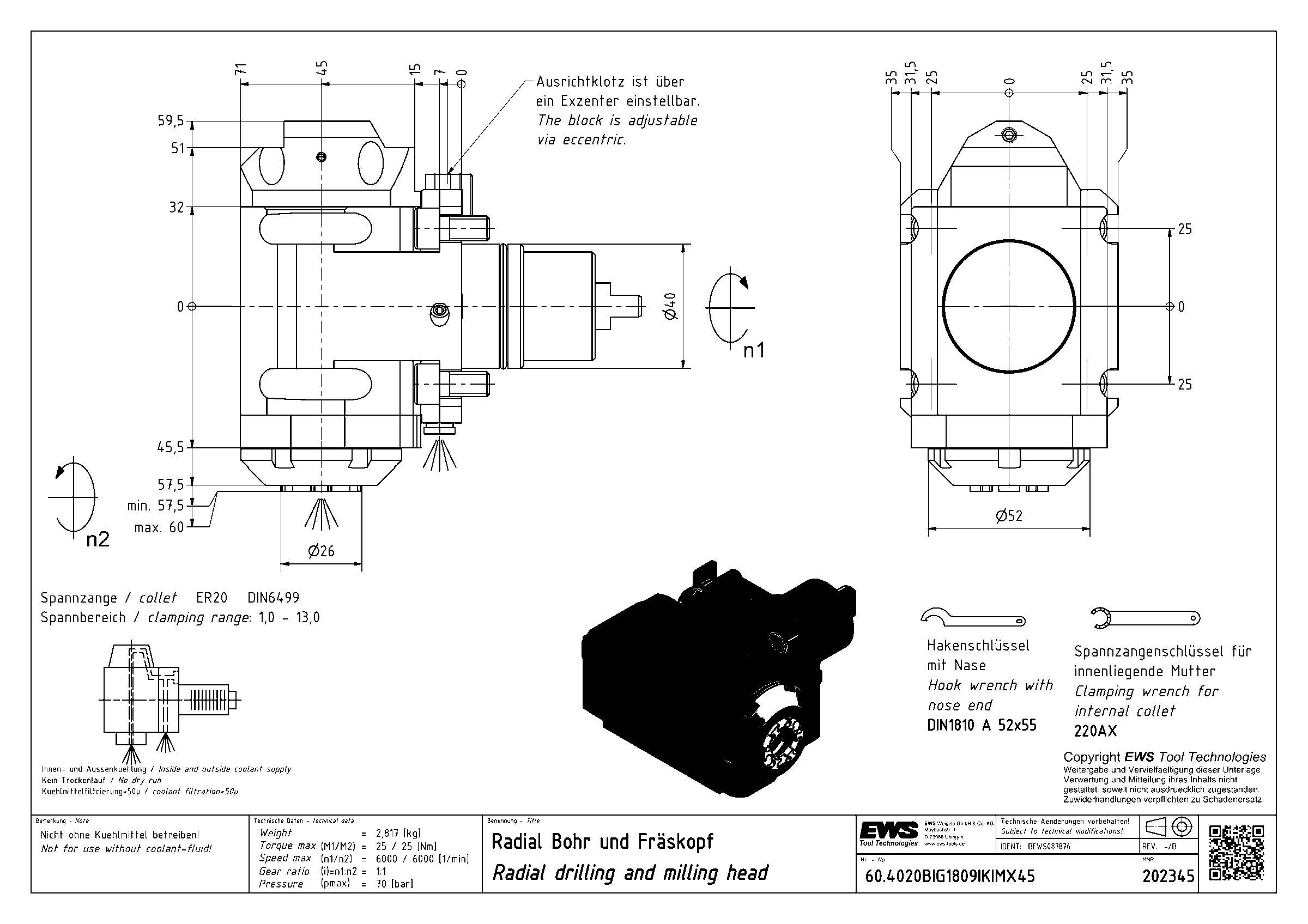

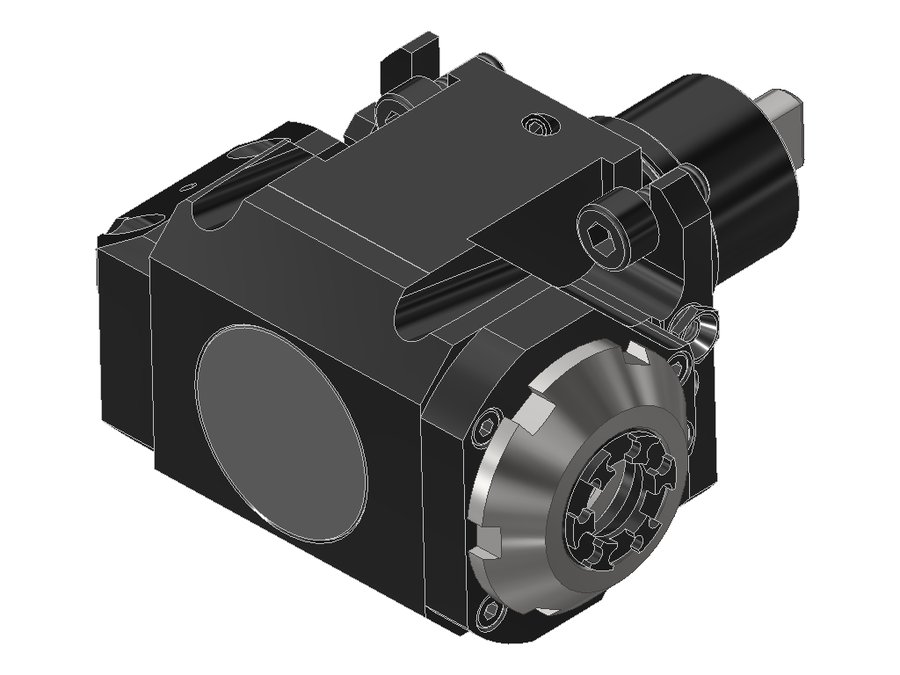

Головка приводная радиальная сверлильно-фрезерная EWS 60.4020BIG1809IKIMX45, хвостовик Ø40, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.4020BIG1809IKIMX45

Головка приводная радиальная сверлильно-фрезерная EWS 60.4020BIG1809IKIMX45, хвостовик Ø40, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB050A4015
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуBMT40 Biglia
Присоединение инструментацанга ER20
Функциональная длина45 мм
Вылет LPR71 мм
Масса2,817 кг
Высота70 мм
Общая длина128,9 мм
Ширина117 мм
Заказной номер EWS202345
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина57,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.3232SL200BMTRIK32BMT32Eцанга ER325593220
60.3232SL200BMTRIKI132BMT32Eцанга ER325593220
60.3816BNA1809IKI1IM38BMT38 Miyanoцанга ER165985122
60.3820BNA1809IKDIM38BMT38 Miyanoцанга ER205985122
60.3820BNA1809IM#0138BMT38 Miyanoцанга ER205985122
60.3820DBNA1809IM38BMT38 Miyanoцанга ER205985122
60.4020BIG1809IKIMX4540BMT40 Bigliaцанга ER204571128,9Текущая
60.4020BIG1809IKIMX7040BMT40 Bigliaцанга ER207096153,9
60.4025DNZ40BMT40 DMG Moriцанга ER2585121190
60.4025DNZIK40BMT40 DMG Moriцанга ER2585121190
60.4025NZ40BMT40 DMG Moriцанга ER2585111180
60.4025NZIKI140BMT40 DMG Moriцанга ER2585111180
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4020BIG1809IKIMX45.

Ключи и отвёртки2

  • 220AXКлюч для зажимной гайки EWS 220AX
  • DIN1810 A - 52X55Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 52X55

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
