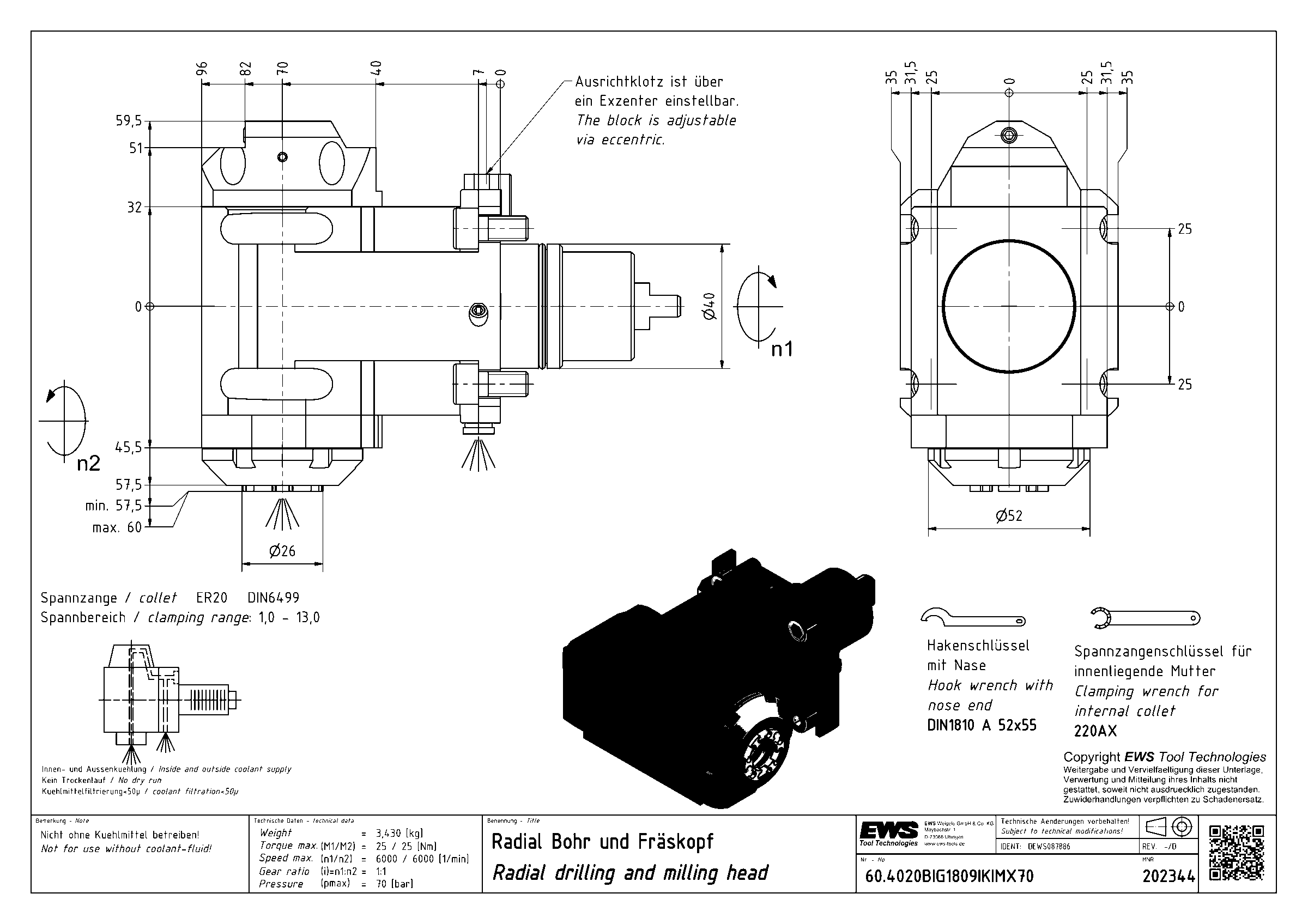

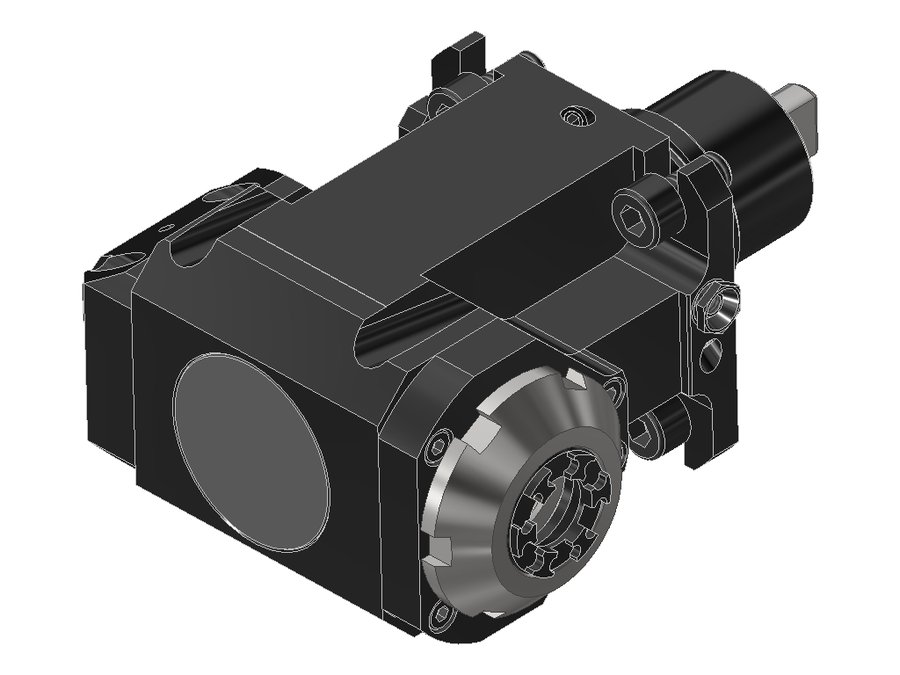

Головка приводная радиальная сверлильно-фрезерная EWS 60.4020BIG1809IKIMX70, хвостовик Ø40, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.4020BIG1809IKIMX70

Головка приводная радиальная сверлильно-фрезерная EWS 60.4020BIG1809IKIMX70, хвостовик Ø40, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB050A4015
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуBMT40 Biglia
Присоединение инструментацанга ER20
Функциональная длина70 мм
Вылет LPR96 мм
Масса3,43 кг
Высота70 мм
Общая длина153,9 мм
Ширина117 мм
Заказной номер EWS202344
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина57,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.3232SL200BMTRIKI132BMT32Eцанга ER325593220
60.3816BNA1809IKI1IM38BMT38 Miyanoцанга ER165985122
60.3820BNA1809IKDIM38BMT38 Miyanoцанга ER205985122
60.3820BNA1809IM#0138BMT38 Miyanoцанга ER205985122
60.3820DBNA1809IM38BMT38 Miyanoцанга ER205985122
60.4020BIG1809IKIMX4540BMT40 Bigliaцанга ER204571128,9
60.4020BIG1809IKIMX7040BMT40 Bigliaцанга ER207096153,9Текущая
60.4025DNZ40BMT40 DMG Moriцанга ER2585121190
60.4025DNZIK40BMT40 DMG Moriцанга ER2585121190
60.4025NZ40BMT40 DMG Moriцанга ER2585111180
60.4025NZIKI140BMT40 DMG Moriцанга ER2585111180
60.4032DNZ40BMT40 DMG Moriцанга ER3285121190
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4020BIG1809IKIMX70.

Ключи и отвёртки2

  • 220AXКлюч для зажимной гайки EWS 220AX
  • DIN1810 A - 52X55Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 52X55

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
