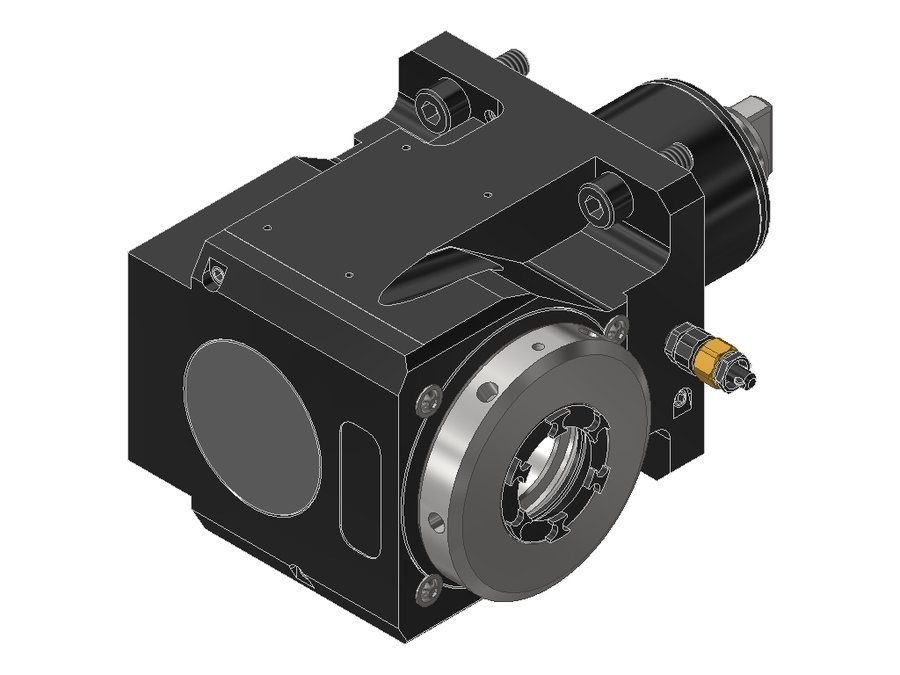

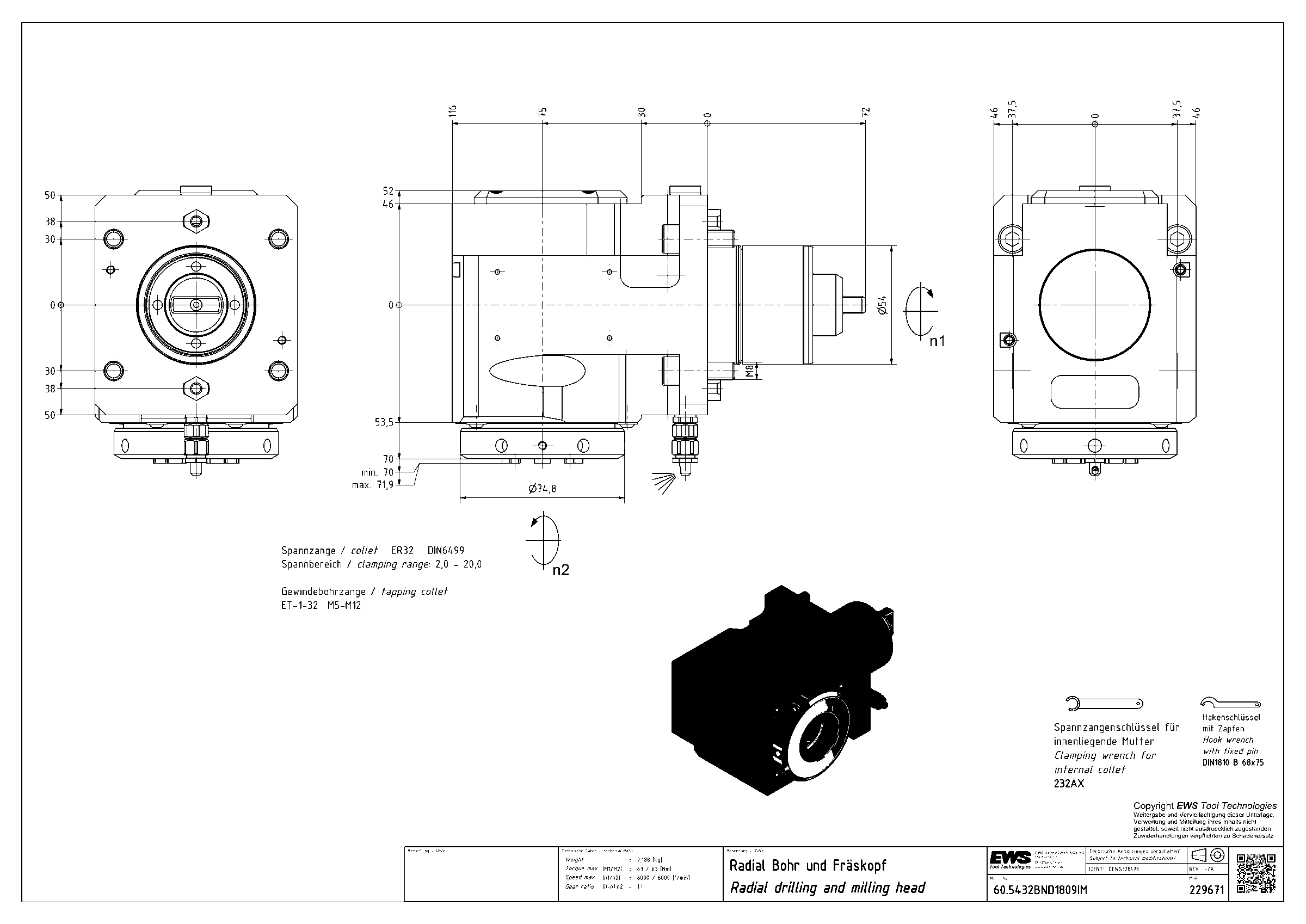

Головка приводная радиальная сверлильно-фрезерная EWS 60.5432BND1809IM, хвостовик Ø54, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.5432BND1809IM

Головка приводная радиальная сверлильно-фрезерная EWS 60.5432BND1809IM, хвостовик Ø54, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB075A5415
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика54 мм
Исполнениеправое
Присоединение к станкуBMT54 Miyano
Присоединение инструментацанга ER32
Функциональная длина90 мм
Вылет LPR133 мм
Масса7,188 кг
Высота108 мм
Общая длина205 мм
Ширина145,5 мм
Заказной номер EWS229671
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина80 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5432BND1809IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4525KRBND1809IMX6545BMT45Aцанга ER2565100,5176,5
60.4525TC600FIKDGLIMX8545BMT45цанга ER2585117,7189,7
60.4525TC600IKDGLIMX6545BMT45цанга ER2565101,5173,5
60.5025DTCYBMTIM50BMT50E Takisawaцанга ER25———
60.5025TCYGLBMTIM50BMT50E Takisawaцанга ER25———
60.5432BND1809IKDIM54BMT54 Miyanoцанга ER3290133205
60.5432BND1809IM54BMT54 Miyanoцанга ER3290133205Текущая
60.5520TW10I155BMT55Cцанга ER2070104212
60.5520TW10IKI155BMT55Cцанга ER2070104212
60.5520WNTW1055BMT55CWeldon Ø207096204
60.5520WNTW10IK55BMT55CWeldon Ø207096204
60.5520WT250BMTI155BMT55Cцанга ER2075109217
