EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5520TW10I1

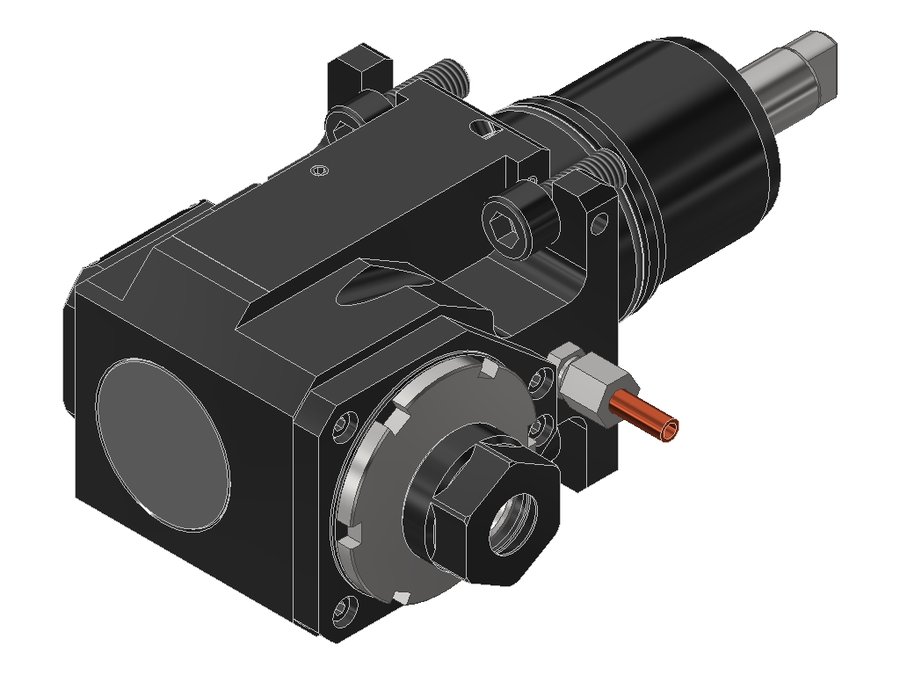

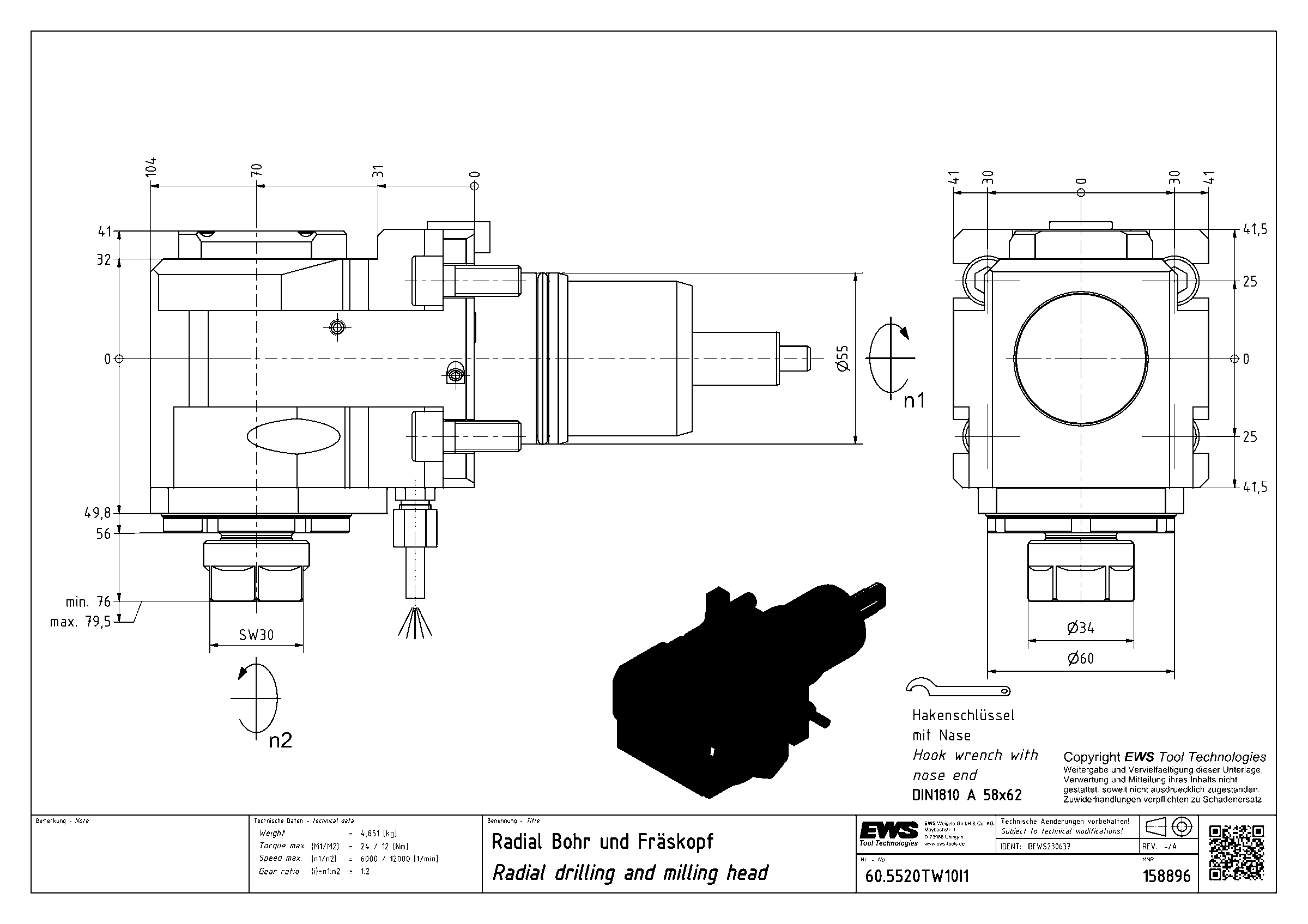

Головка приводная радиальная сверлильно-фрезерная EWS 60.5520TW10I1, хвостовик Ø55, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 70 мм |
| Вылет LPR | 104 мм |
| Масса | 4,851 кг |
| Высота | 82 мм |
| Общая длина | 212 мм |
| Ширина | 119 мм |
| Заказной номер EWS | 158896 |
| Радиальная ширина | 41 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 78 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4525TC600FIKDGLIMX85 | 45 | BMT45 | цанга ER25 | 85 | 117,7 | 189,7 | |
| 60.4525TC600IKDGLIMX65 | 45 | BMT45 | цанга ER25 | 65 | 101,5 | 173,5 | |
| 60.5025DTCYBMTIM | 50 | BMT50E Takisawa | цанга ER25 | — | — | — | |
| 60.5025TCYGLBMTIM | 50 | BMT50E Takisawa | цанга ER25 | — | — | — | |
| 60.5432BND1809IKDIM | 54 | BMT54 Miyano | цанга ER32 | 90 | 133 | 205 | |
| 60.5432BND1809IM | 54 | BMT54 Miyano | цанга ER32 | 90 | 133 | 205 | |
| 60.5520TW10I1 | 55 | BMT55C | цанга ER20 | 70 | 104 | 212 | Текущая |
| 60.5520TW10IKI1 | 55 | BMT55C | цанга ER20 | 70 | 104 | 212 | |
| 60.5520WNTW10 | 55 | BMT55C | Weldon Ø 20.0 | 70 | 96 | 204 | |
| 60.5520WNTW10IK | 55 | BMT55C | Weldon Ø 20.0 | 70 | 96 | 204 | |
| 60.5520WT250BMTI1 | 55 | BMT55C | цанга ER20 | 75 | 109 | 217 | |
| 60.5520WT250BMTIKI1 | 55 | BMT55C | цанга ER20 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5520TW10I1.
Гайки цанговые1
- 120Гайка EWS 120, 120, UM/RD
Ключи и отвёртки1
- DIN1810 A - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 58X62
Документы по позиции
Для этой позиции документы пока не привязаны.
