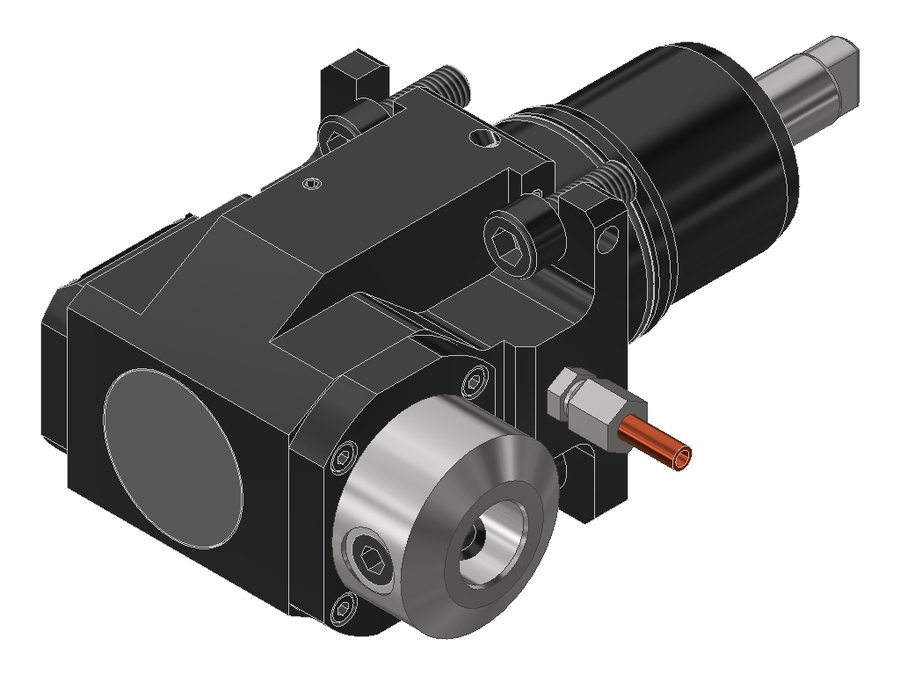

Головка приводная радиальная сверлильно-фрезерная EWS 60.5520WNTW10, хвостовик Ø55, Whistle Notch/Weldon Ø20
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.5520WNTW10

Головка приводная радиальная сверлильно-фрезерная EWS 60.5520WNTW10, хвостовик Ø55, Whistle Notch/Weldon Ø20

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаZYL02001015
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55C
Присоединение инструментаWeldon Ø20
Функциональная длина70 мм
Вылет LPR96 мм
Масса4,348 кг
Высота82 мм
Общая длина204 мм
Ширина112 мм
Заказной номер EWS147405
Радиальная ширина41 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина71 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5520WNTW10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5025DTCYBMTIM50BMT50E Takisawaцанга ER25———
60.5025TCYGLBMTIM50BMT50E Takisawaцанга ER25———
60.5432BND1809IKDIM54BMT54 Miyanoцанга ER3290133205
60.5432BND1809IM54BMT54 Miyanoцанга ER3290133205
60.5520TW10I155BMT55Cцанга ER2070104212
60.5520TW10IKI155BMT55Cцанга ER2070104212
60.5520WNTW1055BMT55CWeldon Ø207096204Текущая
60.5520WNTW10IK55BMT55CWeldon Ø207096204
60.5520WT250BMTI155BMT55Cцанга ER2075109217
60.5520WT250BMTIKI155BMT55Cцанга ER20———
60.5525BIG1809GLIMX7055BMT55 Bigliaцанга ER2570106200
60.5525BIG1809GLIMX10055BMT55 Bigliaцанга ER25100136230
