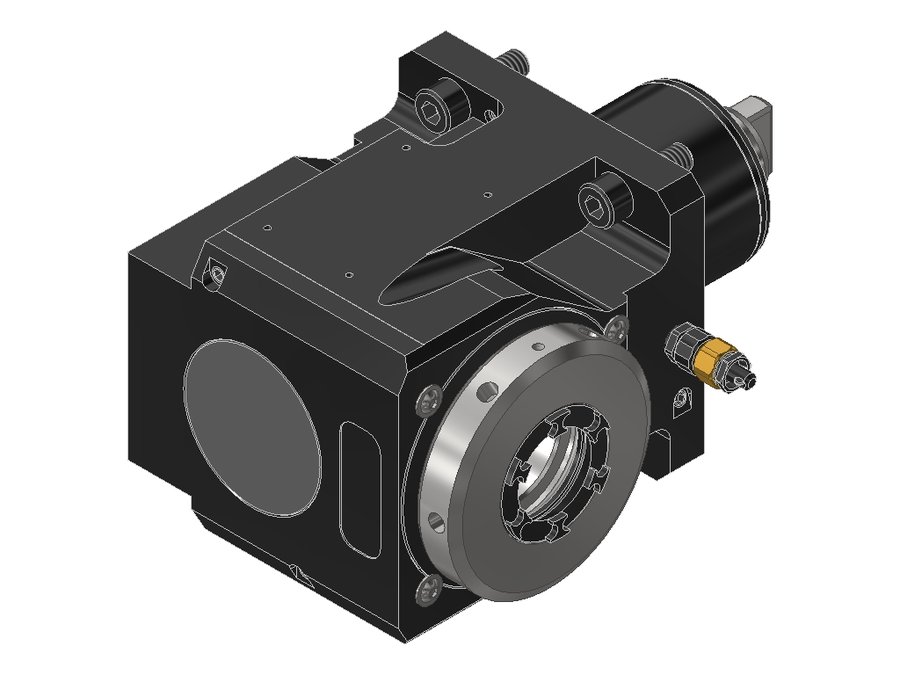

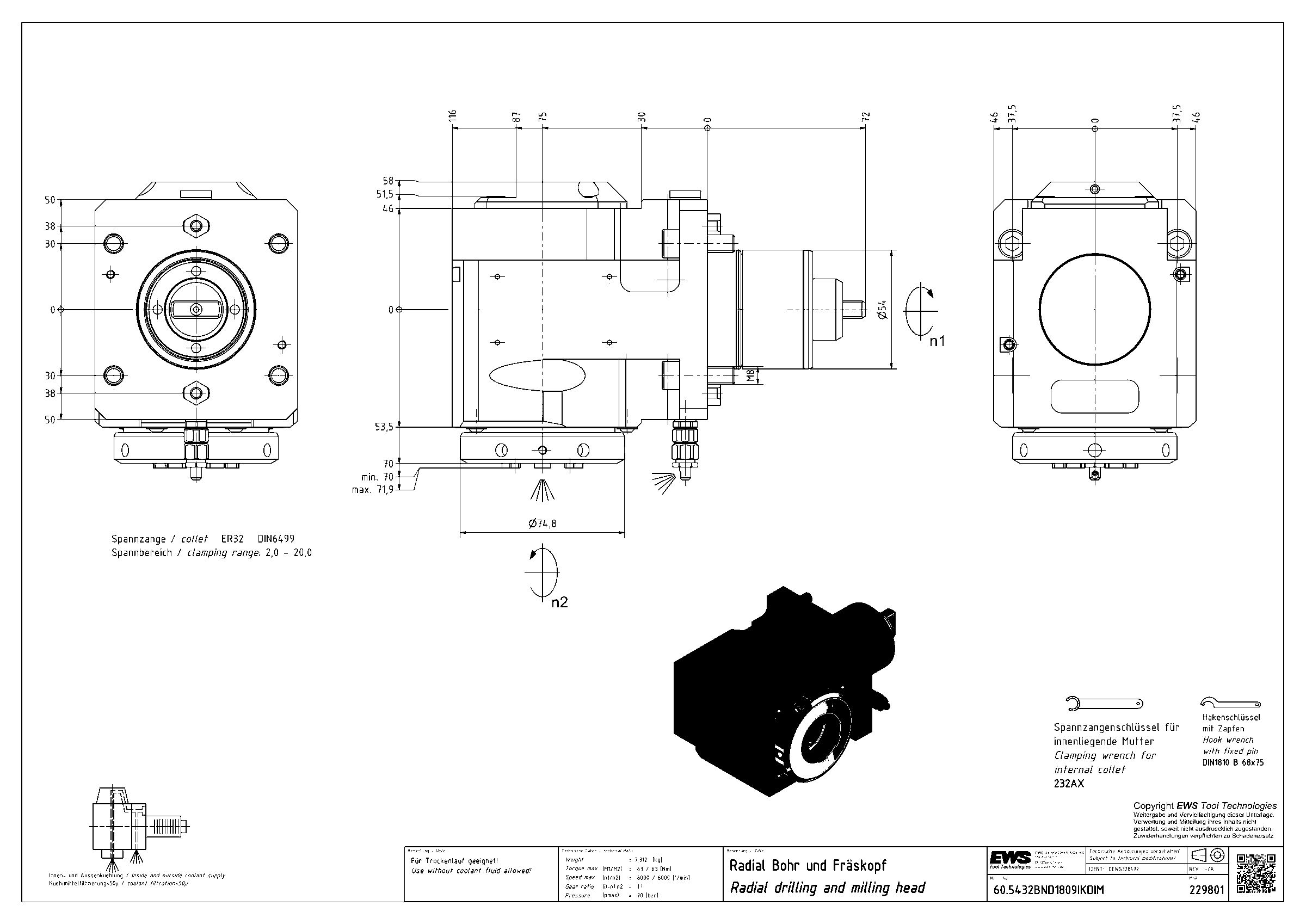

Головка приводная радиальная сверлильно-фрезерная EWS 60.5432BND1809IKDIM, хвостовик Ø54, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.5432BND1809IKDIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.5432BND1809IKDIM, хвостовик Ø54, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB075A5415
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика54 мм
Исполнениеправое
Присоединение к станкуBMT54 Miyano
Присоединение инструментацанга ER32
Функциональная длина90 мм
Вылет LPR133 мм
Масса7,312 кг
Высота108 мм
Общая длина205 мм
Ширина145,5 мм
Заказной номер EWS229801
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина80 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5432BND1809IKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4525KRBND1809IKDIMX6545BMT45Aцанга ER2565100,5176,5
60.4525KRBND1809IMX6545BMT45Aцанга ER2565100,5176,5
60.4525TC600FIKDGLIMX8545BMT45цанга ER2585117,7189,7
60.4525TC600IKDGLIMX6545BMT45цанга ER2565101,5173,5
60.5025DTCYBMTIM50BMT50E Takisawaцанга ER25———
60.5025TCYGLBMTIM50BMT50E Takisawaцанга ER25———
60.5432BND1809IKDIM54BMT54 Miyanoцанга ER3290133205Текущая
60.5432BND1809IM54BMT54 Miyanoцанга ER3290133205
60.5520TW10I155BMT55Cцанга ER2070104212
60.5520TW10IKI155BMT55Cцанга ER2070104212
60.5520WNTW1055BMT55CWeldon Ø207096204
60.5520WNTW10IK55BMT55CWeldon Ø207096204

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5432BND1809IKDIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
