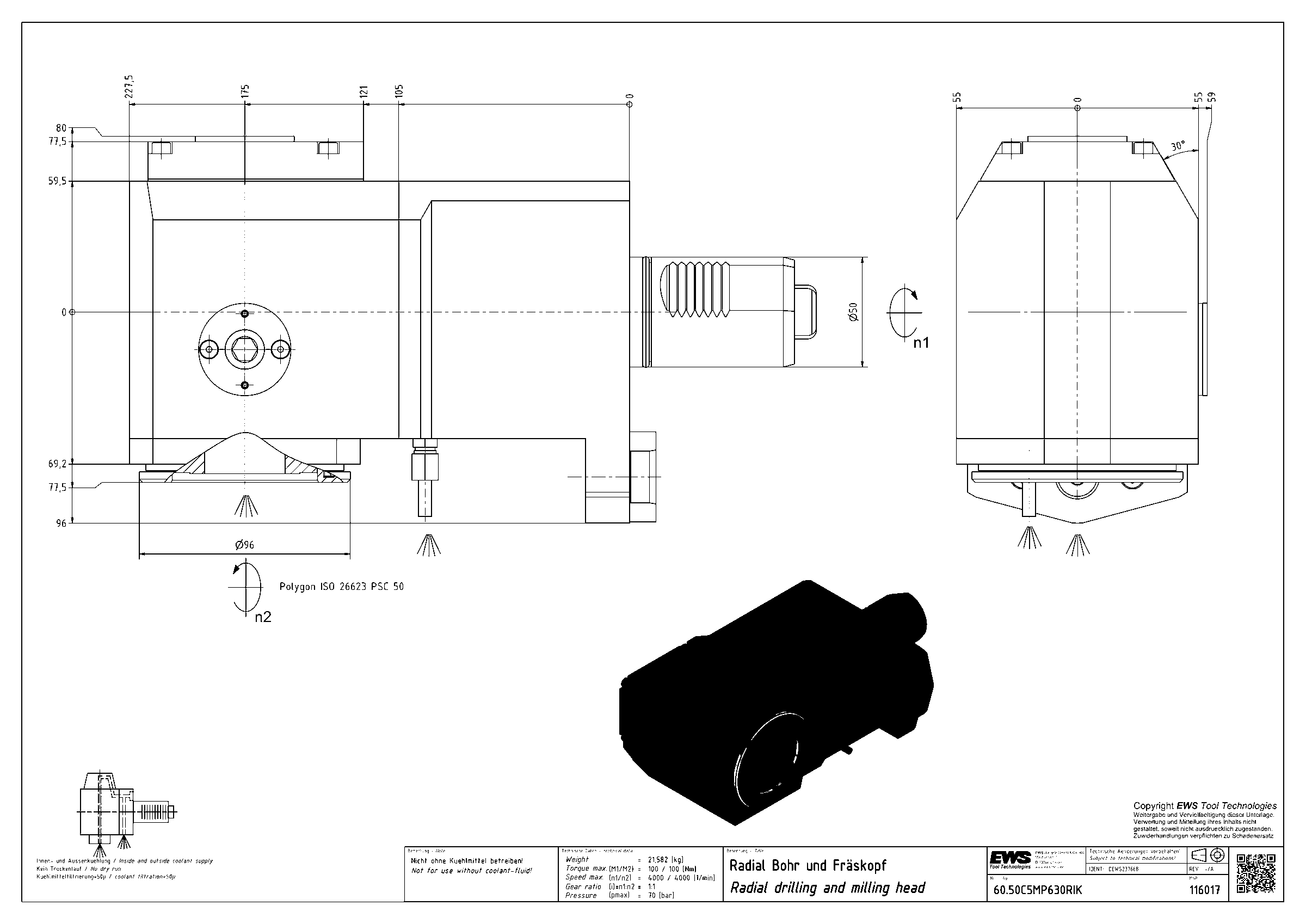

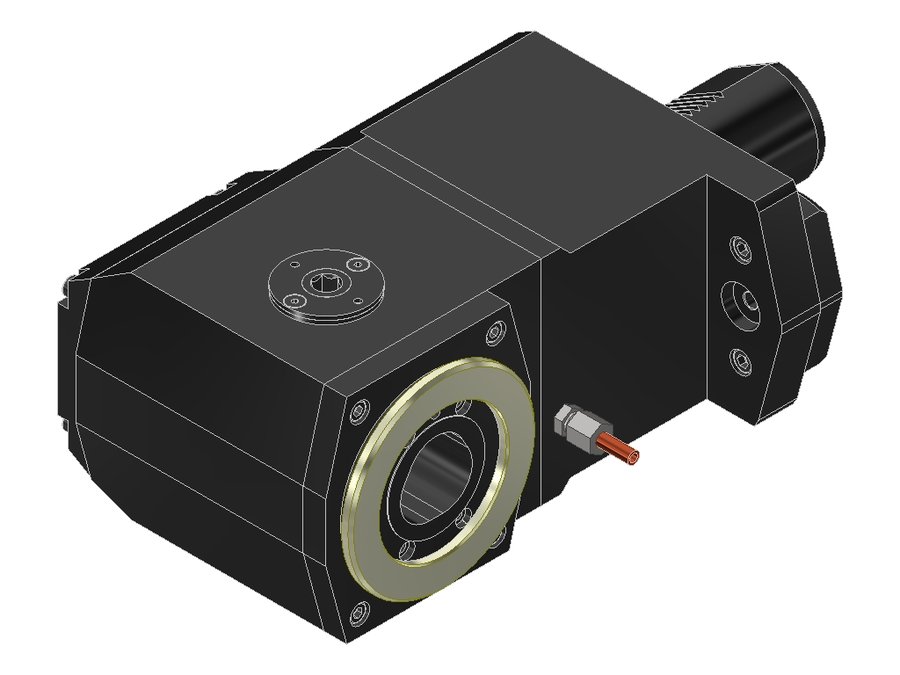

Головка приводная радиальная сверлильно-фрезерная EWS 60.50C5MP630RIK, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV05000315 |
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50, хвостовик повёрнут на 30° |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 175 мм |
| Вылет LPR | 227,5 мм |
| Масса | 21,582 кг |
| Высота | 110 мм |
| Общая длина | 312,5 мм |
| Ширина | 153,5 мм |
| Заказной номер EWS | 116017 |
| Радиальная высота | 55 мм |
| Радиальная ширина | 80 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 73,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.50C5MP630RIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 50:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 70 Н·м
- Усилие зажима 27 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40VX41809R | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 175 | |
| 60.40VX41809RIKD | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 175 | |
| 60.40VX41809RLIKDGLPIN56X100#01 | 40 | VDI40 | EWS Varia VX4 | 100 | 141,5 | 213,5 | |
| 60.40VX41809RLPIN56X100#01 | 40 | VDI40 | EWS Varia VX4 | 100 | 138 | 210 | |
| 60.40VX4180928ML | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 220 | |
| 60.40VX4180928MR | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 220 | |
| 60.50C5MP630RIK | 50 | VDI50, хвостовик повёрнут на 30° | PSC 50 | 175 | 227,5 | 312,5 | Текущая |
| 60.50C5SQT28R | 50 | VDI50, хвостовик повёрнут на 30° | PSC 50 | 160 | 212,5 | 297,5 | |
| 60.50C5SQT28RIK | 50 | VDI50, хвостовик повёрнут на 30° | PSC 50 | 160 | 212,5 | 297,5 | |
| 60.50C5TOEMRLIKX105 | 50 | VDI50 | PSC 50 | 105 | 157,5 | 241,5 | |
| 60.50KM50MP630R | 50 | VDI50, хвостовик повёрнут на 30° | KM 50 | 175 | 222 | 307 | |
| 60.50KM50MP630RIKD | 50 | VDI50, хвостовик повёрнут на 30° | KM 50 | 175 | 222 | 307 |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.50C5MP630RIK.
Инструмент статический19
- 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
- 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
- 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
- 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
- 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
- 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
- 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
- 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
- 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
- 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
- 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
- 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм
Запчасти к инструменту1
- 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5
