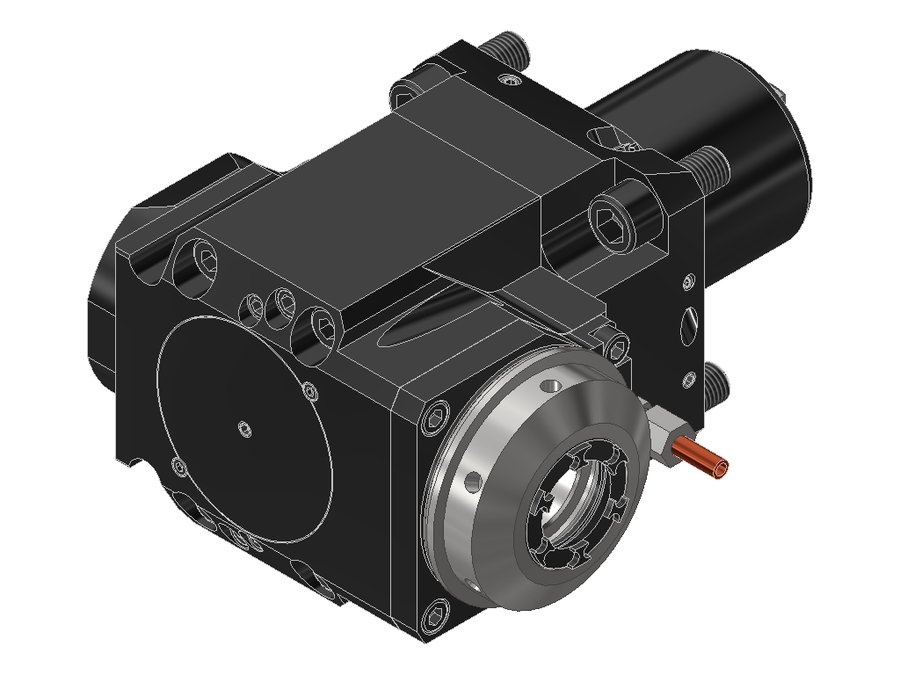

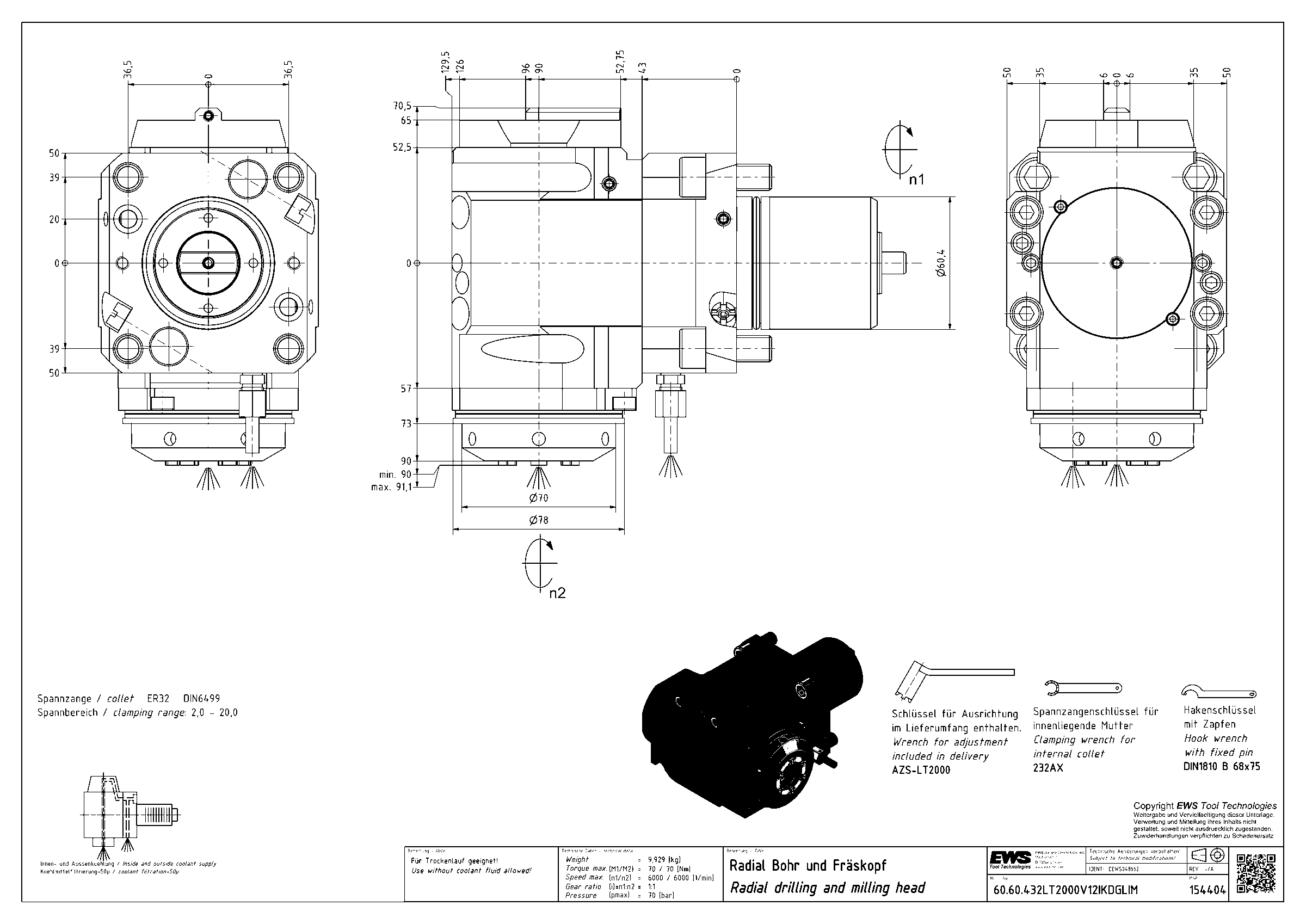

Головка приводная радиальная сверлильно-фрезерная EWS 60.60.432LT2000V12IKDGLIM, хвостовик Ø60,револьвер V12, паз 4 мм, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.60.432LT2000V12IKDGLIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.60.432LT2000V12IKDGLIM, хвостовик Ø60,револьвер V12, паз 4 мм, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB073C6015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60,4 мм
Исполнениеправое
Присоединение к станкуBMT60C Okuma
Присоединение инструментацанга ER32
Функциональная длина90 мм
Вылет LPR129,5 мм
Масса9,929 кг
Высота100 мм
Общая длина206,5 мм
Ширина160,5 мм
Заказной номер EWS154404
Радиальная ширина70,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент70 Н·м
Функциональная ширина90 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.60.432LT2000V12IKDGLIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55VX31809PFIKDI1X8555BMT55EWS Varia VX385121225
60.55VXP3D1809PFIKD55BMT55EWS Varia VXP46096200
60.55VXP31809PFGL55BMT55EWS Varia VXP46096200
60.60.4VX4LT2000V12GL60,4BMT60C OkumaEWS Varia VX490129,5206,5
60.60.4VX4LT2000V12IKDGL60,4BMT60C OkumaEWS Varia VX490129,5206,5
60.60.432LT2000V12GLIM60,4BMT60C Okumaцанга ER3290129,5206,5
60.60.432LT2000V12IKDGLIM60,4BMT60C Okumaцанга ER3290129,5206,5Текущая
60.60C4DNL60BMT60 DMG MoriPSC 4090132,2223,2
60.60C4DNLHSD60BMT60 DMG MoriPSC 4090132,2223,2
60.60C4DNLIKD60BMT60 DMG MoriPSC 4090135,3226,3
60.60C4LB2000BMTIKD60BMT60B OkumaPSC 4070110172
60.60C4LT3000V16IKDX9060BMT60B OkumaPSC 4089128,5238,5

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.60.432LT2000V12IKDGLIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
