Головка приводная радиальная сверлильно-фрезерная EWS 60.60C4DNL, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.60C4DNL

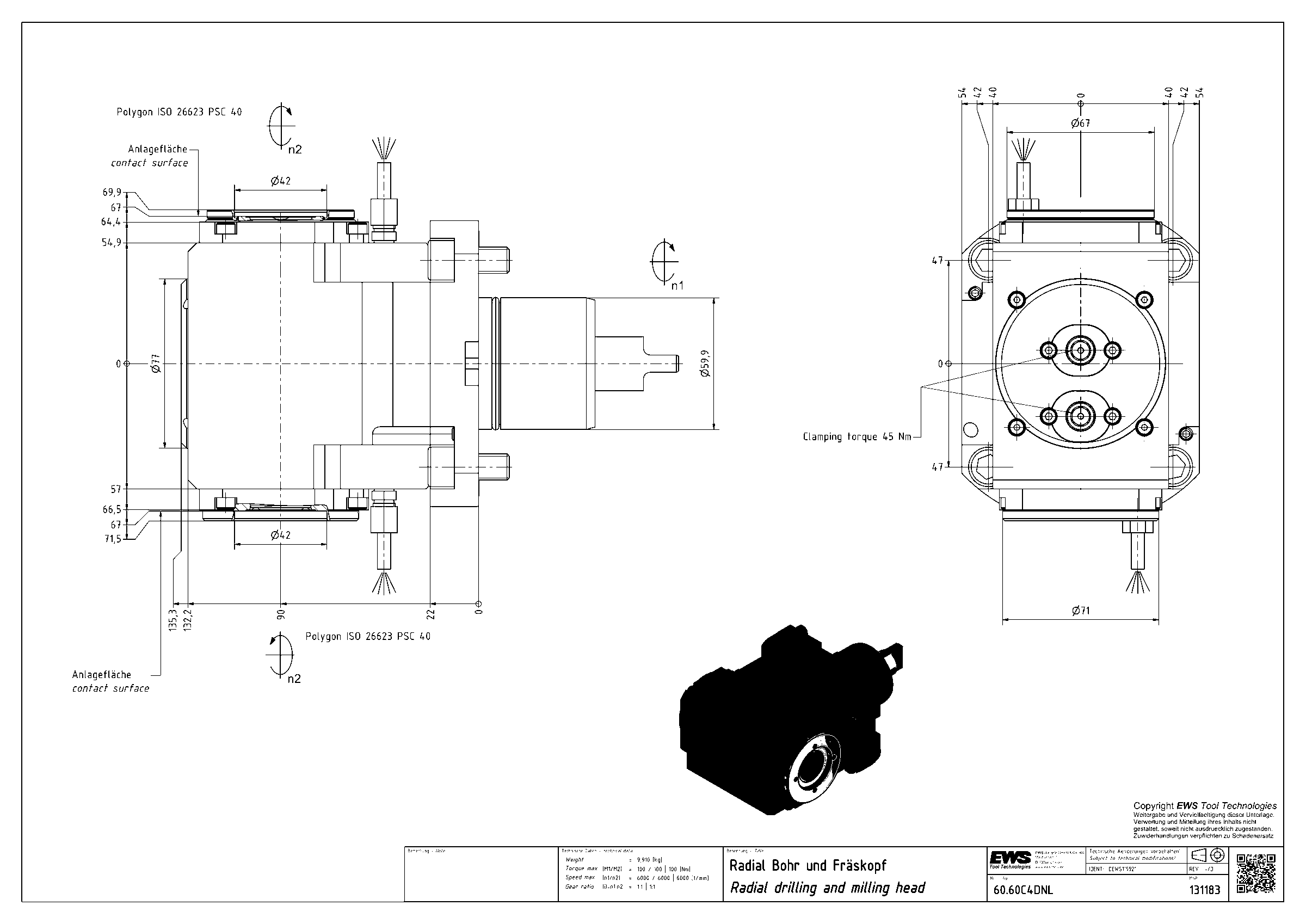

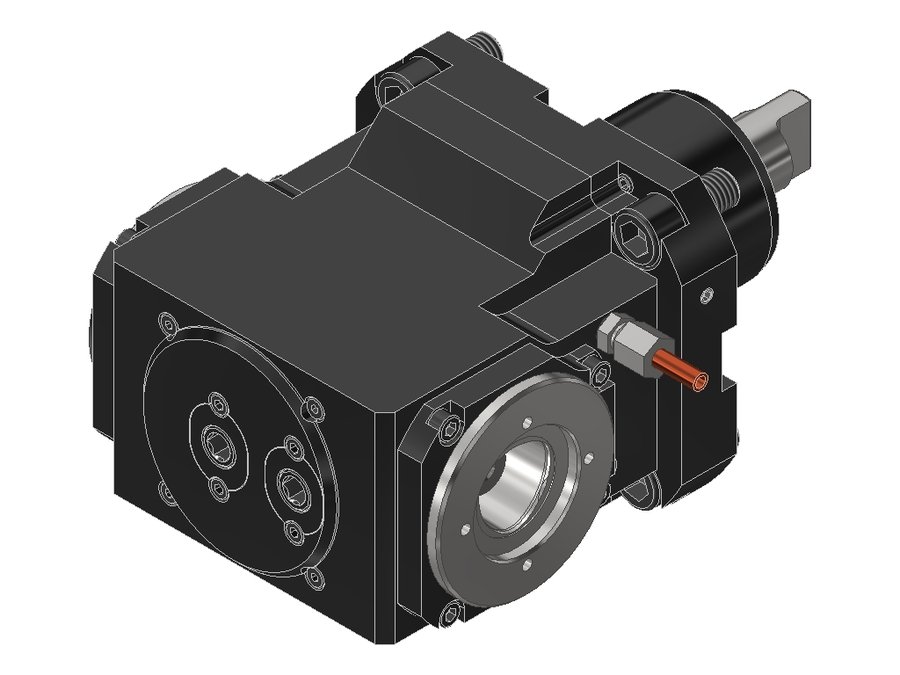

Головка приводная радиальная сверлильно-фрезерная EWS 60.60C4DNL, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина90 мм
Вылет LPR132,2 мм
Масса9,91 кг
Высота108 мм
Общая длина223,2 мм
Заказной номер EWS131183
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина67 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.60C4DNL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55VXP3D1809PFIKD55BMT55EWS Varia VXP46096200
60.55VXP31809PFGL55BMT55EWS Varia VXP46096200
60.60.4VX4LT2000V12GL60,4BMT60C OkumaEWS Varia VX490129,5206,5
60.60.4VX4LT2000V12IKDGL60,4BMT60C OkumaEWS Varia VX490129,5206,5
60.60.432LT2000V12GLIM60,4BMT60C Okumaцанга ER3290129,5206,5
60.60.432LT2000V12IKDGLIM60,4BMT60C Okumaцанга ER3290129,5206,5
60.60C4DNL60BMT60 DMG MoriPSC 4090132,2223,2Текущая
60.60C4DNLHSD60BMT60 DMG MoriPSC 4090132,2223,2
60.60C4DNLIKD60BMT60 DMG MoriPSC 4090135,3226,3
60.60C4LB2000BMTIKD60BMT60B OkumaPSC 4070110172
60.60C4LT3000V16IKDX9060BMT60B OkumaPSC 4089128,5238,5
60.60C4NL#0160BMT60 DMG MoriPSC 4090136227

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
