EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60.4VX4LT2000V12GL

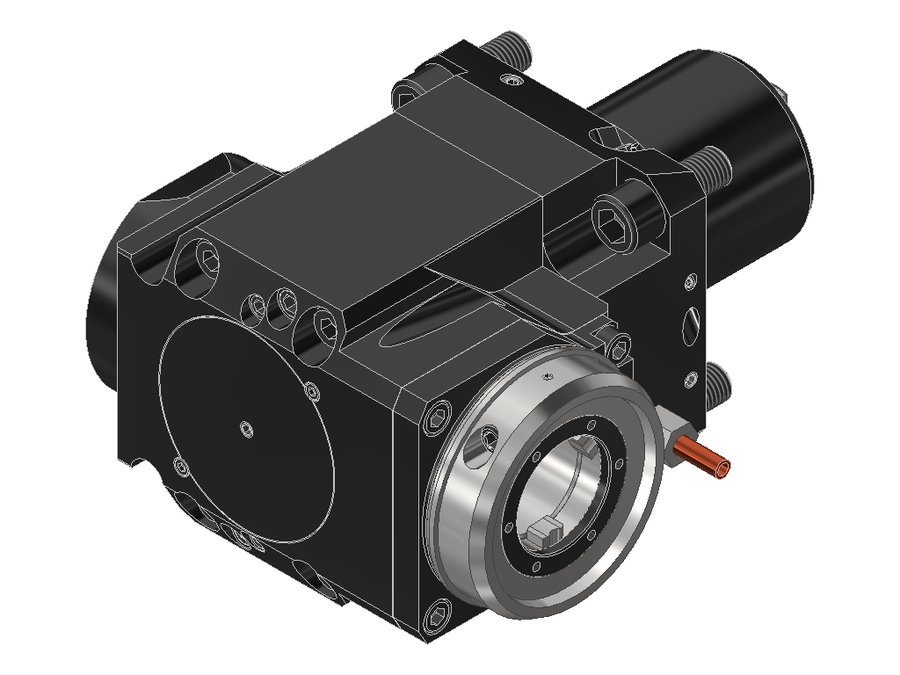

Головка приводная радиальная сверлильно-фрезерная EWS 60.60.4VX4LT2000V12GL, хвостовик Ø60,револьвер V12, паз 4 мм, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB073C6015 |
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60,4 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60C Okuma |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 90 мм |
| Вылет LPR | 129,5 мм |
| Масса | 9,771 кг |
| Высота | 100 мм |
| Общая длина | 206,5 мм |
| Ширина | 150 мм |
| Заказной номер EWS | 154405 |
| Радиальная ширина | 65,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 70 Н·м |
| Функциональная ширина | 84,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.55VX31809PFIKDGLX70 | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 60.55VX31809PFIKDGLX85 | 55 | BMT55 | EWS Varia VX3 | 85 | 121 | 225 | |
| 60.55VX31809PFIKDI1X70 | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 60.55VX31809PFIKDI1X85 | 55 | BMT55 | EWS Varia VX3 | 85 | 121 | 225 | |
| 60.55VXP3D1809PFIKD | 55 | BMT55 | EWS Varia VXP4 | 60 | 96 | 200 | |
| 60.55VXP31809PFGL | 55 | BMT55 | EWS Varia VXP4 | 60 | 96 | 200 | |
| 60.60.4VX4LT2000V12GL | 60,4 | BMT60C Okuma | EWS Varia VX4 | 90 | 129,5 | 206,5 | Текущая |
| 60.60.4VX4LT2000V12IKDGL | 60,4 | BMT60C Okuma | EWS Varia VX4 | 90 | 129,5 | 206,5 | |
| 60.60.432LT2000V12GLIM | 60,4 | BMT60C Okuma | цанга ER32 | 90 | 129,5 | 206,5 | |
| 60.60.432LT2000V12IKDGLIM | 60,4 | BMT60C Okuma | цанга ER32 | 90 | 129,5 | 206,5 | |
| 60.60C4DNL | 60 | BMT60 DMG Mori | PSC 40 | 90 | 132,2 | 223,2 | |
| 60.60C4DNLHSD | 60 | BMT60 DMG Mori | PSC 40 | 90 | 132,2 | 223,2 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60.4VX4LT2000V12GL.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
