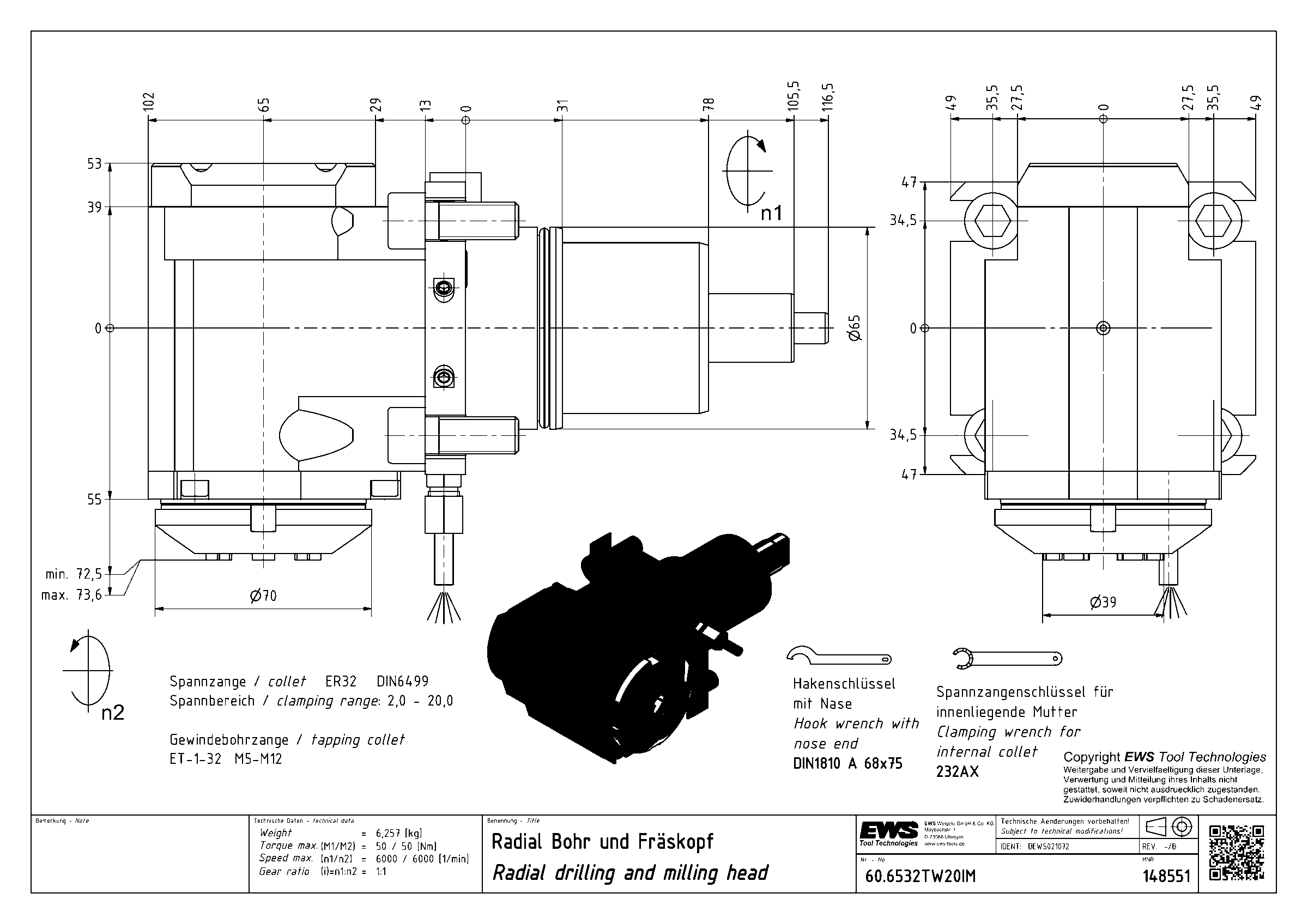

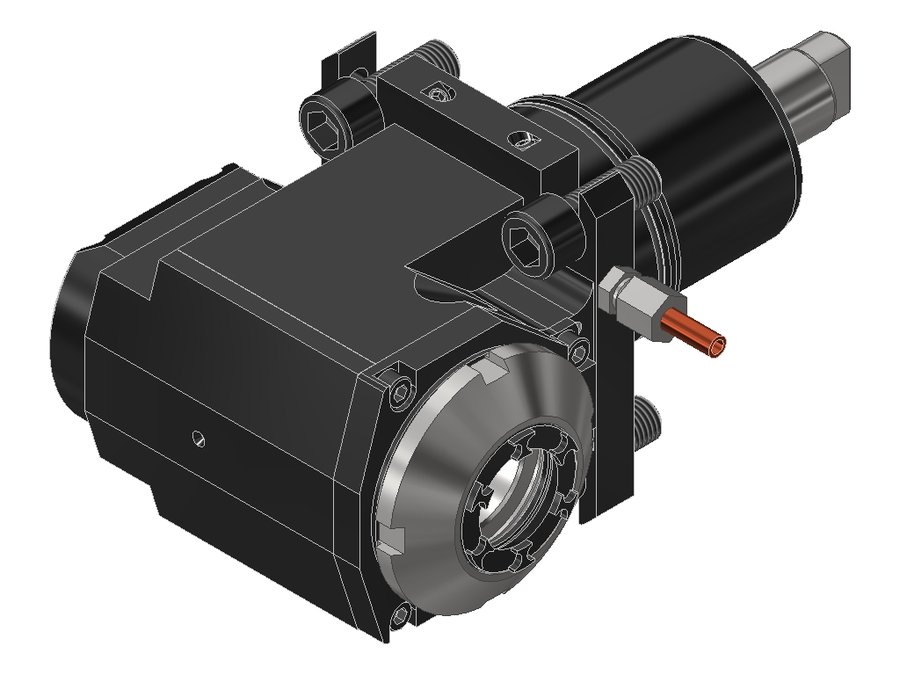

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532TW20IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6532TW20IM

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532TW20IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB071B6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65B
Присоединение инструментацанга ER32
Функциональная длина65 мм
Вылет LPR102 мм
Масса6,257 кг
Высота76 мм
Общая длина218,5 мм
Ширина125,5 мм
Заказной номер EWS148551
Радиальная ширина53 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина72,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6532TW20IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6532KR1809PFIKDGLI2IM65BMT65цанга ER3272113225
60.6532KR1809PFIKDGLI2IMX10065BMT65цанга ER32100141253
60.6532KR1809PFIKDGLIM65BMT65цанга ER3272113225
60.6532M06IKDIMX8565BMT65 Tsugamiцанга ER3285125231,5
60.6532M06IMX8565BMT65 Tsugamiцанга ER3285125231,5
60.6532TW20IKDIM65BMT65Bцанга ER3265102218,5
60.6532TW20IM65BMT65Bцанга ER3265102218,5Текущая
60.6532VL6FGLIM65BMT65цанга ER3272113223
60.6532VL6FGLIMX13065BMT65цанга ER32130171281
60.6532VL6FIKDGLIM65BMT65цанга ER3272113223
60.6532VLHP6FGLIM65BMT65цанга ER3272113208
60.6532VLHP6FIKDGLIM65BMT65цанга ER3272113208

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6532TW20IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
