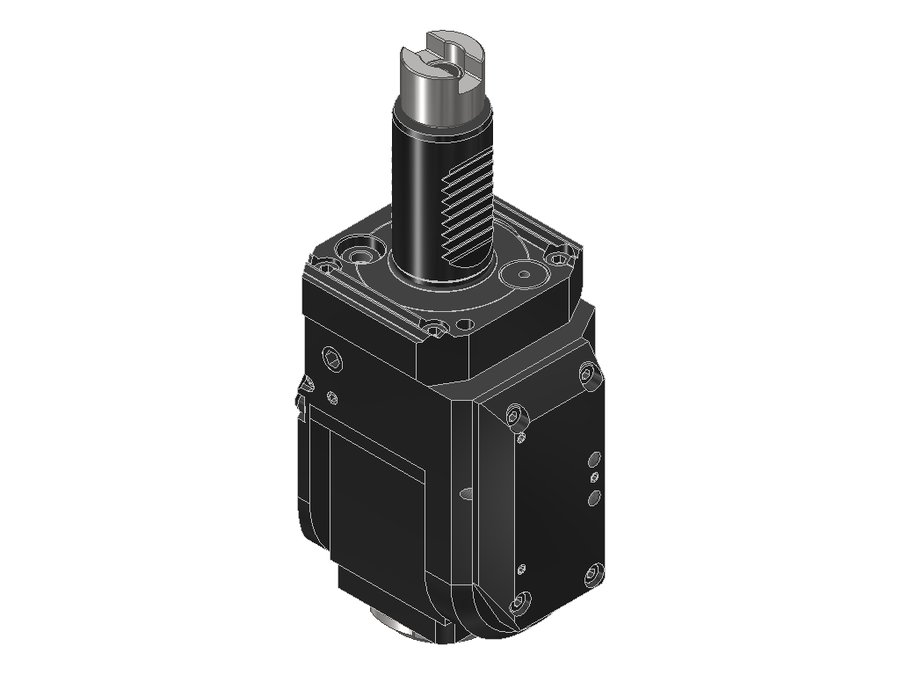

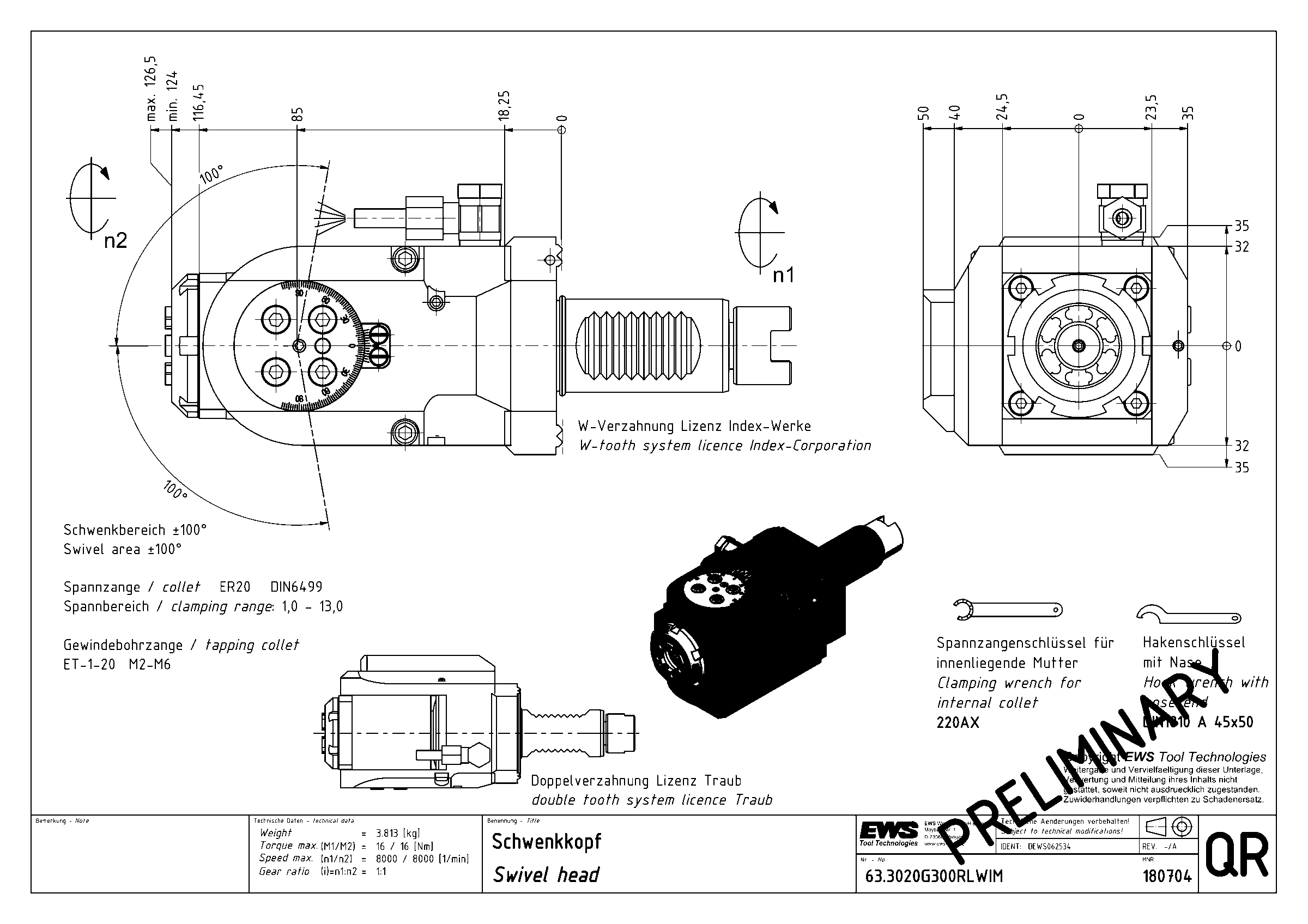

Головка приводная поворотная EWS 63.3020G300RLWIM, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Код интерфейса станка | ZYW03000115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | пазовый поводок |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 85 мм |
| Масса | 3,844 кг |
| Общая длина | 200,5 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 180704 |
| Радиальная высота | 35 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 16 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.3020G300RLWIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER20 DIN 6499
- Диапазон зажима Ø2–13 мм
- Для цанги 200 428E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 75 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.3020CTXIKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIMHSD12 | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020E365IKDA35IM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020G300 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020G300RLIKDWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | |
| 63.3020G300RLWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | Текущая |
| 63.3020G300V | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020HD1809 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020LB10IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 190 | |
| 63.3020TNX65 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020TNX65IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 195,5 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.3020G300RLWIM.
Ключи и отвёртки2
- 220AXКлюч для зажимной гайки EWS 220AX
- DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
Документы по позиции
Для этой позиции документы пока не привязаны.
