EWS · Головки приводные поворотные EWS для VDI · арт. 63.3020G300RLIKDWIM

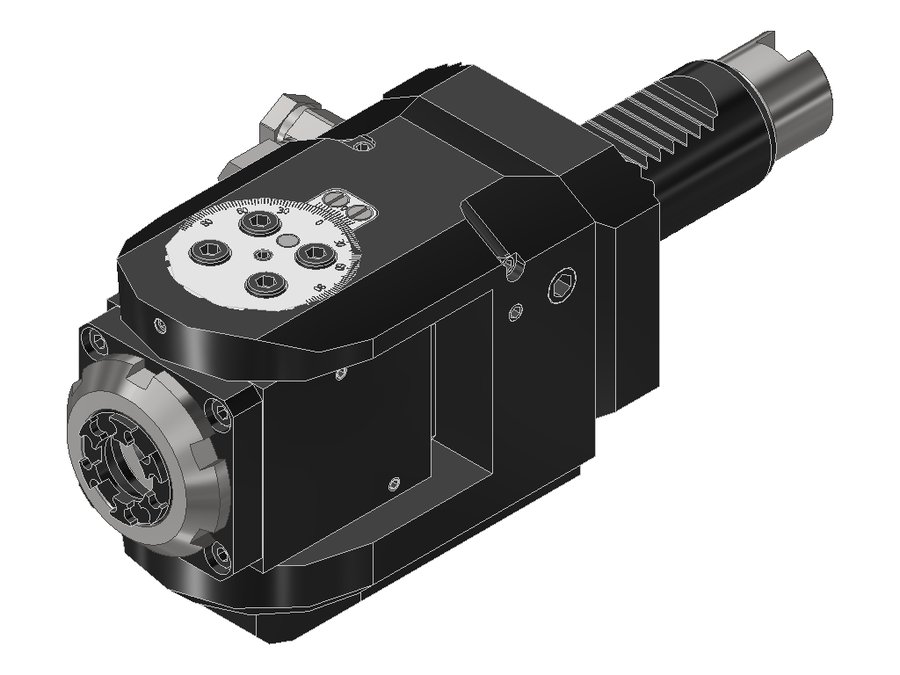

Головка приводная поворотная EWS 63.3020G300RLIKDWIM, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Код интерфейса станка | ZYW03000115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | Groove driver |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 85 мм |
| Масса | 3,948 кг |
| Общая длина | 200,5 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 153290 |
| Радиальная высота | 35 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.3020CTXFE | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020CTXIKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIMHSD12 | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020E365IKDA35IM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020G300 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020G300RLIKDWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | Текущая |
| 63.3020G300RLWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | |
| 63.3020G300V | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020HD1809 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020LB10IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 190 | |
| 63.3020TNX65 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.3020G300RLIKDWIM.
Ключи и отвёртки2
- 220AXКлюч для зажимной гайки EWS 220AX
- DIN1810 A - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 45X50
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
