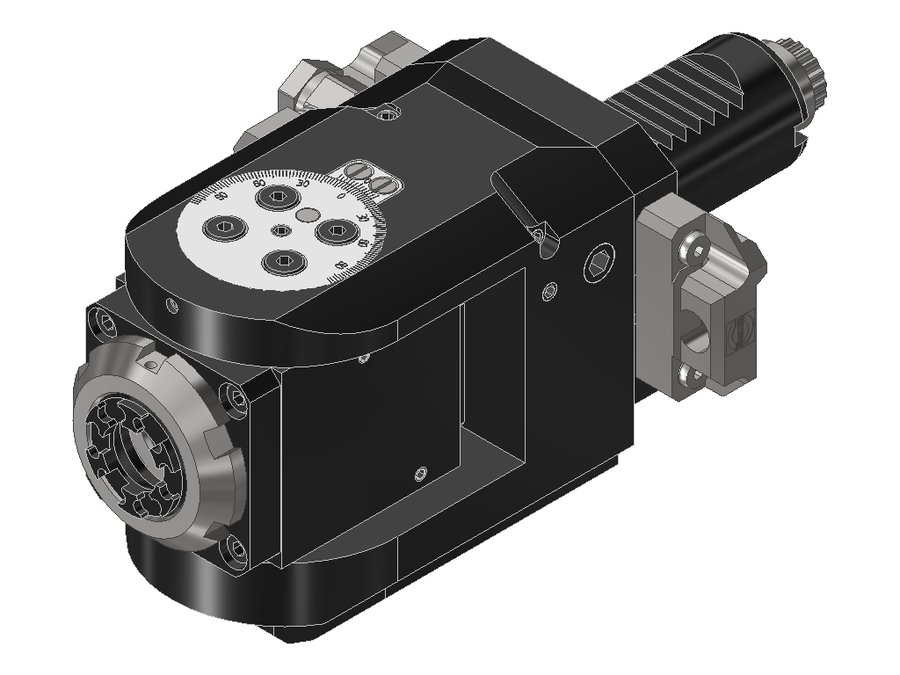

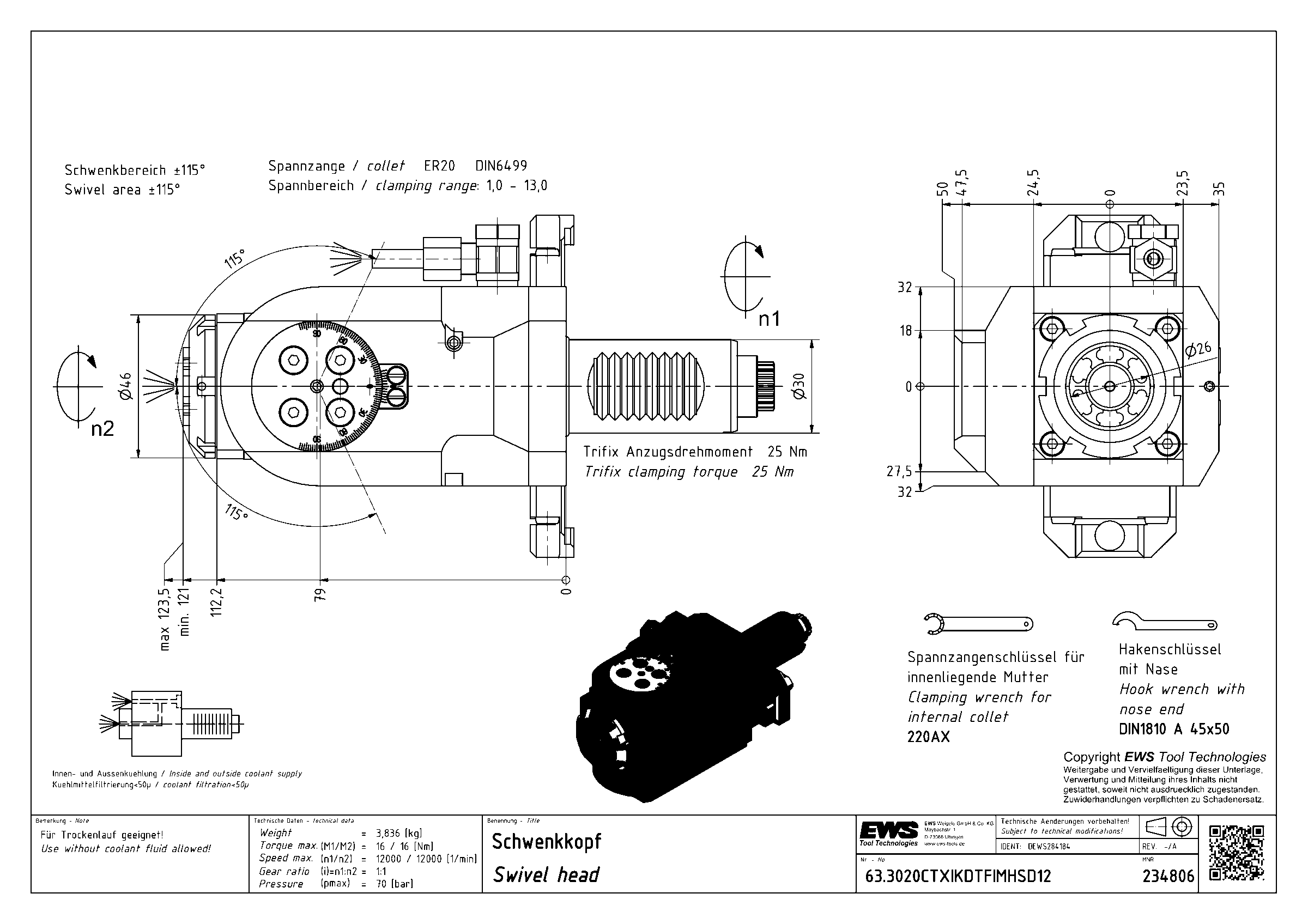

Головка приводная поворотная EWS 63.3020CTXIKDTFIMHSD12, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | Trifix |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 80 мм |
| Масса | 3,836 кг |
| Общая длина | 188 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 234806 |
| Радиальная высота | 35 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 12000 об/мин |
| Макс. крутящий момент | 16 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.3020CTXIKDTFIMHSD12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER20 DIN 6499
- Диапазон зажима Ø2–13 мм
- Для цанги 200 428E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 75 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Highspeed
- Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
- Низкое тепловыделение даже на высоких частотах вращения
- Не подходит для тяжёлой обработки
- Соблюдать максимально допустимую частоту вращения
Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.3016CTXIKDI1IM | 30 | VDI30 | цанга ER16 | 1:2 | 70 | 176 | |
| 63.3016CTXIKDIM | 30 | VDI30 | цанга ER16 | 1:1 | 80 | 188 | |
| 63.3020CTX | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020CTXFE | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020CTXIKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIMHSD12 | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | Текущая |
| 63.3020E365IKDA35IM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020G300 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 | |
| 63.3020G300RLIKDWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | |
| 63.3020G300RLWIM | 30 | VDI30 | цанга ER20 | 1:1 | 85 | 200,5 | |
| 63.3020G300V | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 191,5 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.3020CTXIKDTFIMHSD12.
Ключи и отвёртки2
- 220AXКлюч для зажимной гайки EWS 220AX
- DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
