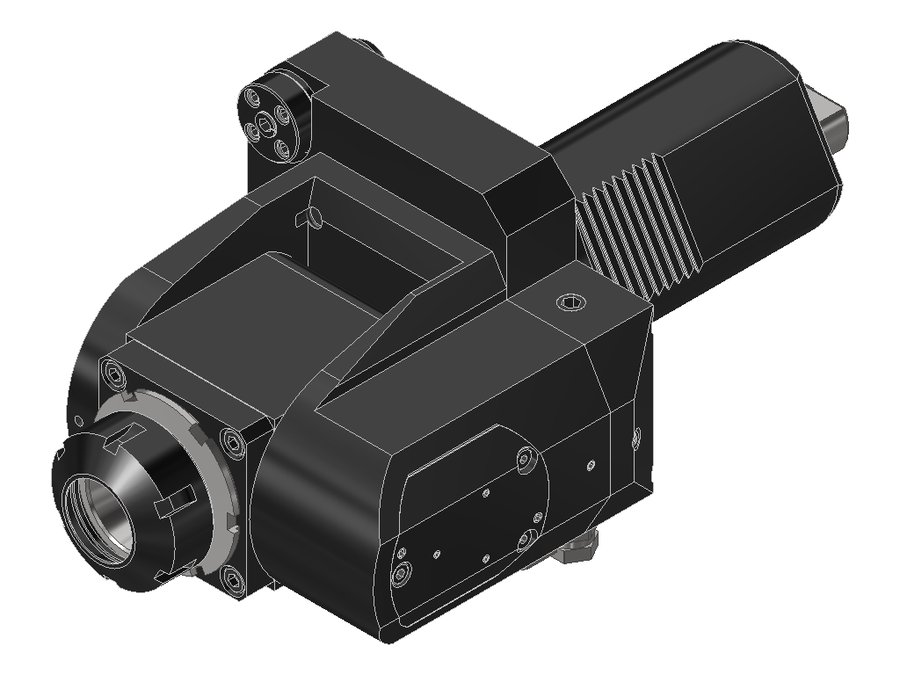

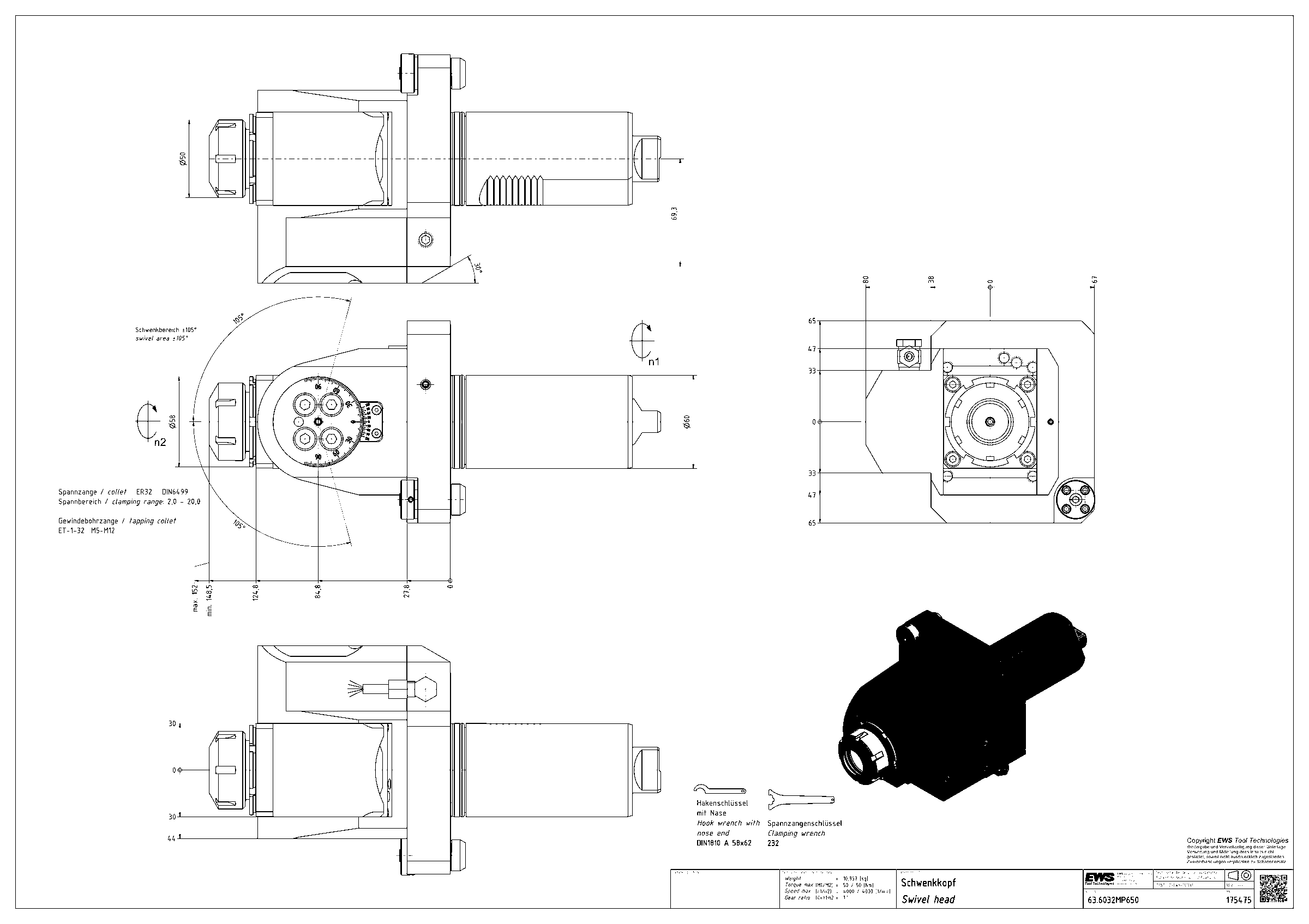

Головка приводная поворотная EWS 63.6032MP650, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.6032MP650

Головка приводная поворотная EWS 63.6032MP650, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV06000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60, хвостовик повёрнут на 30°
Присоединение инструментацанга ER32
Функциональная длина85 мм
Масса10,957 кг
Общая длина290 мм
Ширина94 мм
Заказной номер EWS175475
Радиальная высота44 мм
Радиальная ширина47 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.6032MP650 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.5032LB3550VDI50цанга ER321:181256
63.5032LB35IKD50VDI50цанга ER321:186265
63.5032SQT2850VDI50, хвостовик повёрнут на 30°цанга ER321:181236
63.5032SQT28IKD50VDI50, хвостовик повёрнут на 30°цанга ER321:186245
63.5032TOEM50VDI50цанга ER321:181235
63.5032TOEMIKD50VDI50цанга ER321:186244
63.6032MP65060VDI60, хвостовик повёрнут на 30°цанга ER321:185290Текущая
63.16125480Z16VDI16цанга ER111:1——
63.2520548025VDI25цанга ER201:158172
63.25205480IKDIM25VDI25цанга ER201:180178
63.25205480IKDTFIM25VDI25цанга ER201:180178
63.25205480TF25VDI25цанга ER201:158172

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.6032MP650.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Гайки цанговые1
