Головка приводная поворотная EWS 63.5032TOEM, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.5032TOEM

Головка приводная поворотная EWS 63.5032TOEM, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментацанга ER32
Функциональная длина81 мм
Масса8,117 кг
Общая длина235 мм
Ширина94 мм
Заказной номер EWS108974
Радиальная высота44 мм
Радиальная ширина47 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.5032TOEM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

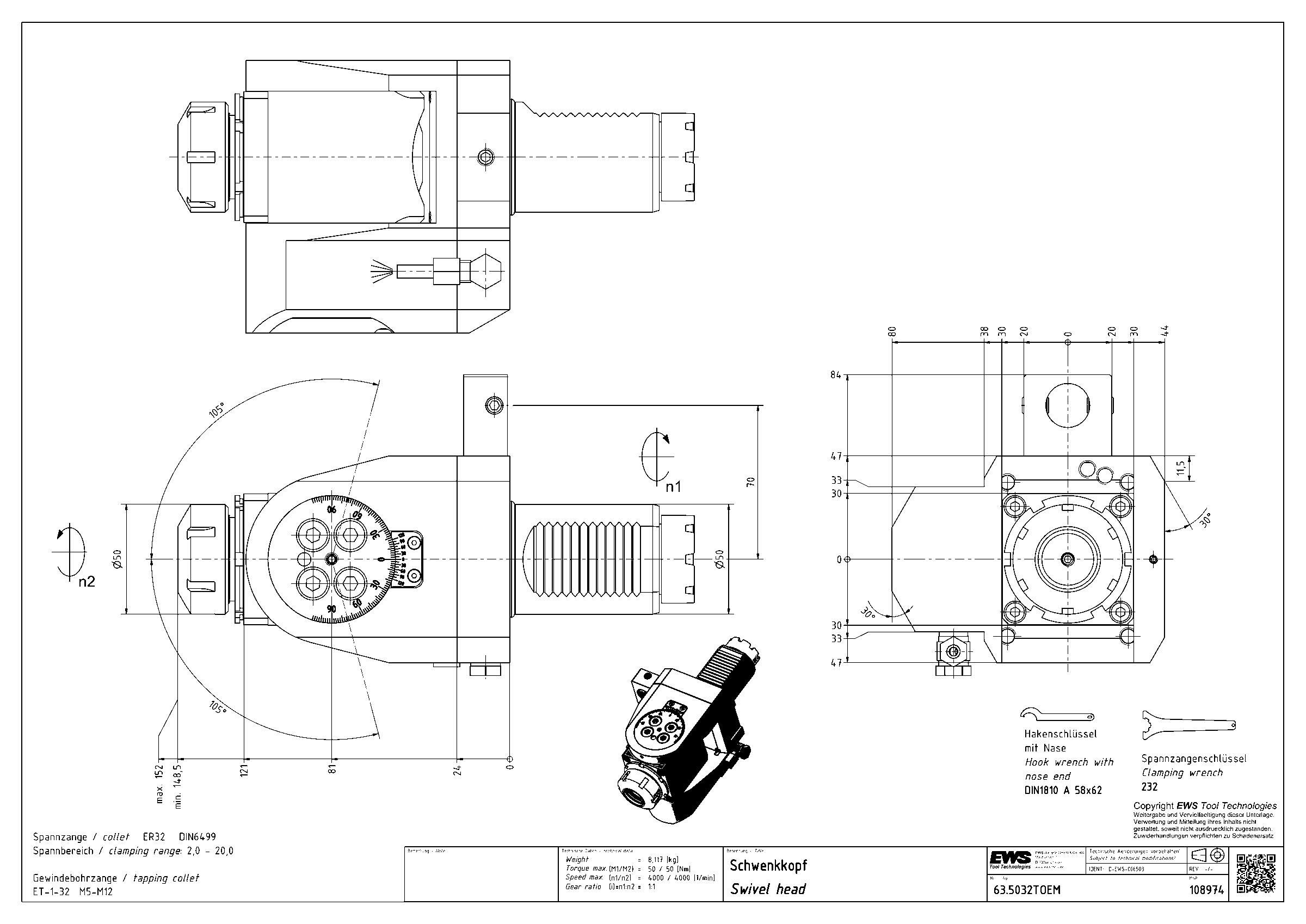

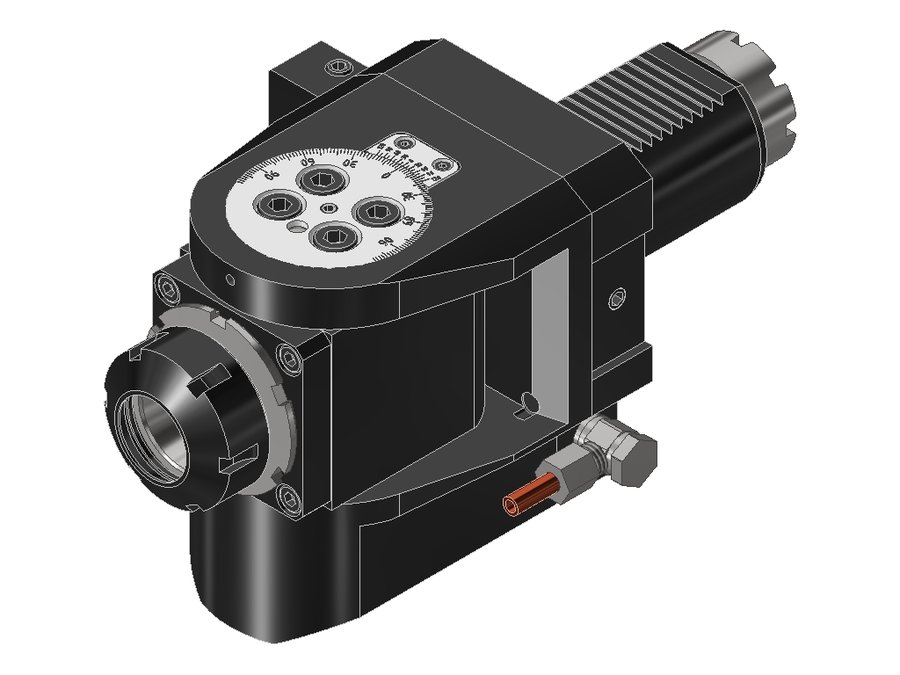

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.4025VL340VDI40цанга ER251:160224
63.4025VL3IKD40VDI40цанга ER251:172237
63.5032LB3550VDI50цанга ER321:181256
63.5032LB35IKD50VDI50цанга ER321:186265
63.5032SQT2850VDI50, хвостовик повёрнут на 30°цанга ER321:181236
63.5032SQT28IKD50VDI50, хвостовик повёрнут на 30°цанга ER321:186245
63.5032TOEM50VDI50цанга ER321:181235Текущая
63.5032TOEMIKD50VDI50цанга ER321:186244
63.6032MP65060VDI60, хвостовик повёрнут на 30°цанга ER321:185290
63.16125480Z16VDI16цанга ER111:1——
63.2520548025VDI25цанга ER201:158172
63.25205480IKDIM25VDI25цанга ER201:180178

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.5032TOEM.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
