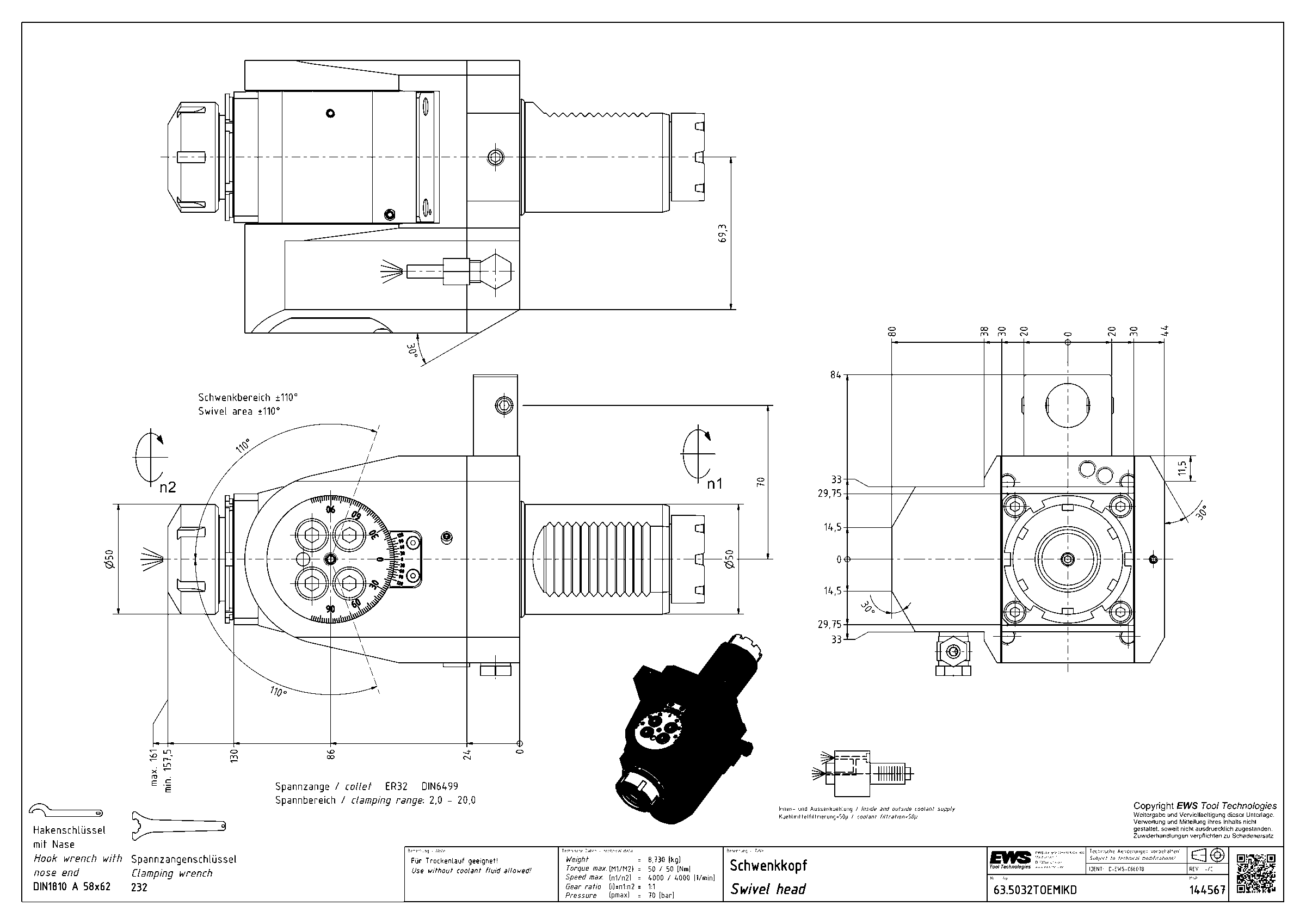

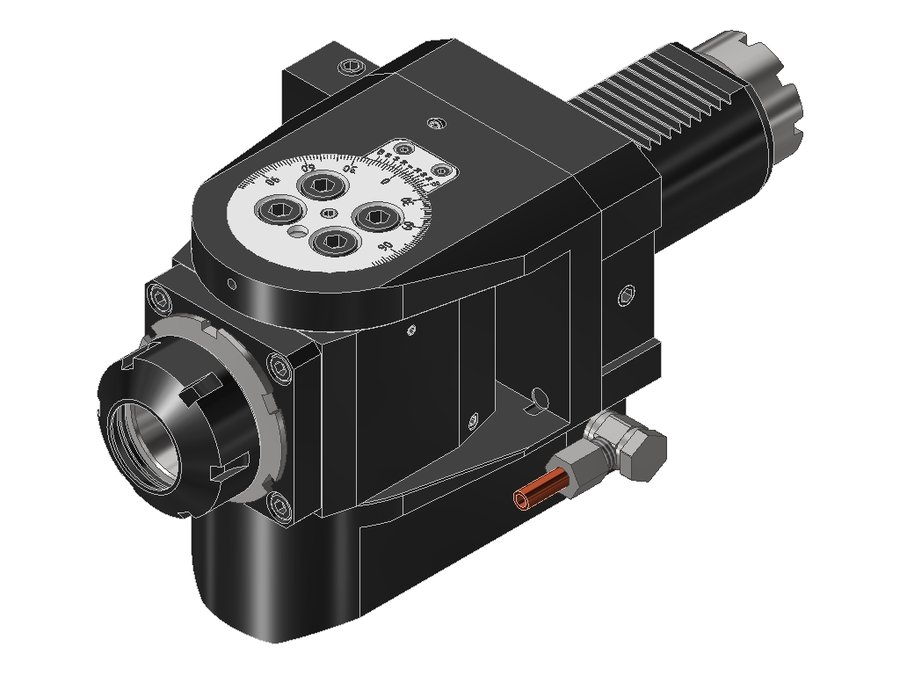

Головка приводная поворотная EWS 63.5032TOEMIKD, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 86 мм |
| Масса | 8,73 кг |
| Общая длина | 244 мм |
| Ширина | 94 мм |
| Заказной номер EWS | 144567 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 47 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.5032TOEMIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.4025VL3IKD | 40 | VDI40 | цанга ER25 | 1:1 | 72 | 237 | |
| 63.5032LB35 | 50 | VDI50 | цанга ER32 | 1:1 | 81 | 256 | |
| 63.5032LB35IKD | 50 | VDI50 | цанга ER32 | 1:1 | 86 | 265 | |
| 63.5032SQT28 | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER32 | 1:1 | 81 | 236 | |
| 63.5032SQT28IKD | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER32 | 1:1 | 86 | 245 | |
| 63.5032TOEM | 50 | VDI50 | цанга ER32 | 1:1 | 81 | 235 | |
| 63.5032TOEMIKD | 50 | VDI50 | цанга ER32 | 1:1 | 86 | 244 | Текущая |
| 63.6032MP650 | 60 | VDI60, хвостовик повёрнут на 30° | цанга ER32 | 1:1 | 85 | 290 | |
| 63.16125480Z | 16 | VDI16 | цанга ER11 | 1:1 | — | — | |
| 63.25205480 | 25 | VDI25 | цанга ER20 | 1:1 | 58 | 172 | |
| 63.25205480IKDIM | 25 | VDI25 | цанга ER20 | 1:1 | 80 | 178 | |
| 63.25205480IKDTFIM | 25 | VDI25 | цанга ER20 | 1:1 | 80 | 178 |
