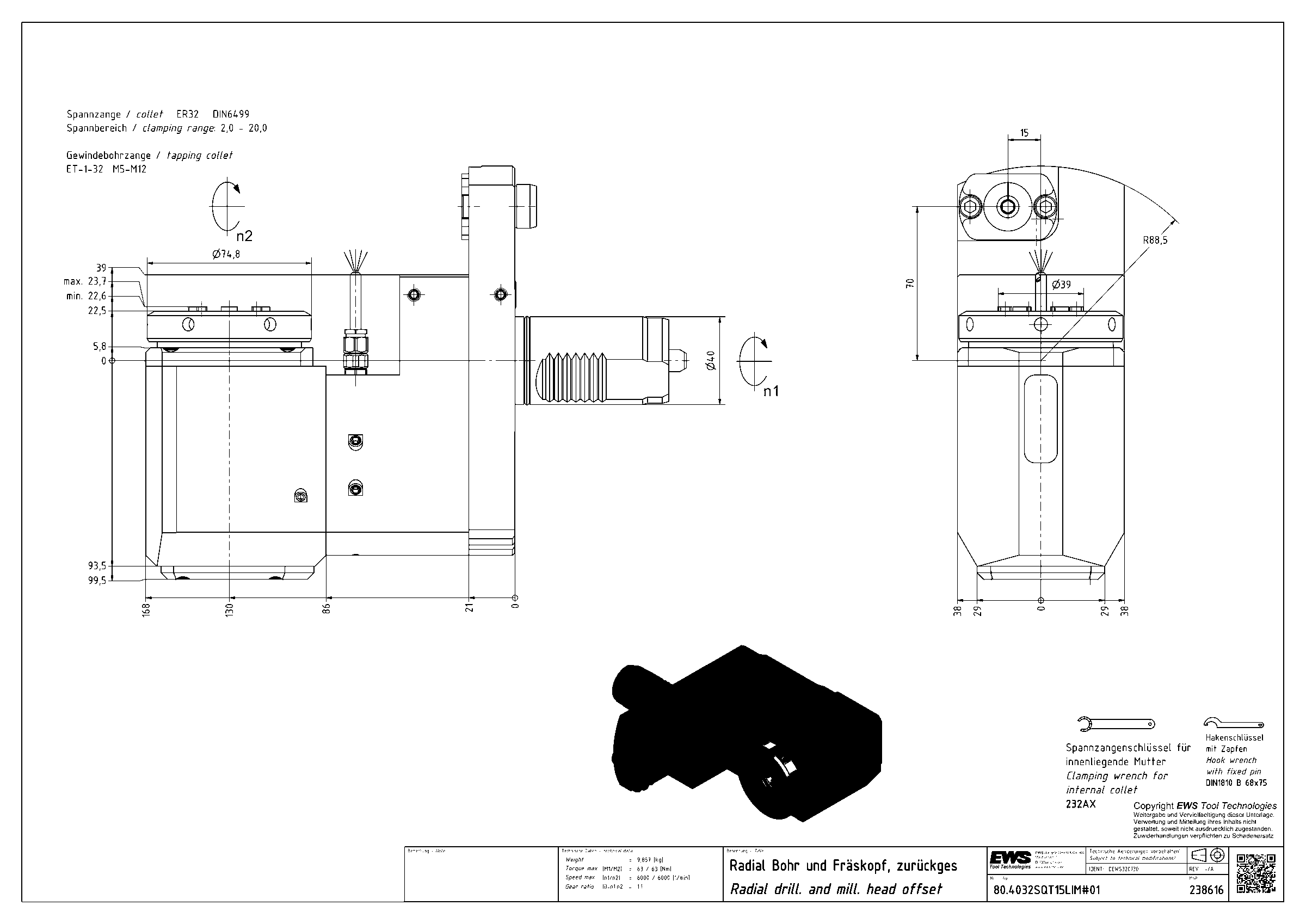

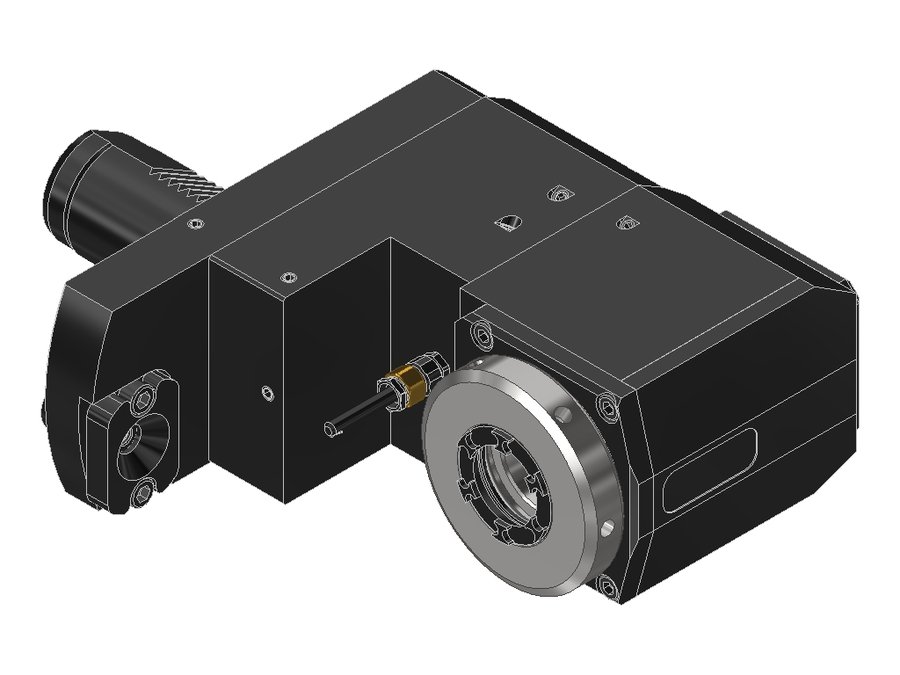

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032SQT15LIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.4032SQT15LIM#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032SQT15LIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментацанга ER32
Функциональная длина130 мм
Вылет LPR168 мм
Масса9,857 кг
Высота76 мм
Общая длина246 мм
Ширина139,27 мм
Заказной номер EWS238616
Радиальная высота38 мм
Радиальная ширина99,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина22,5 мм
