EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.50C55482L

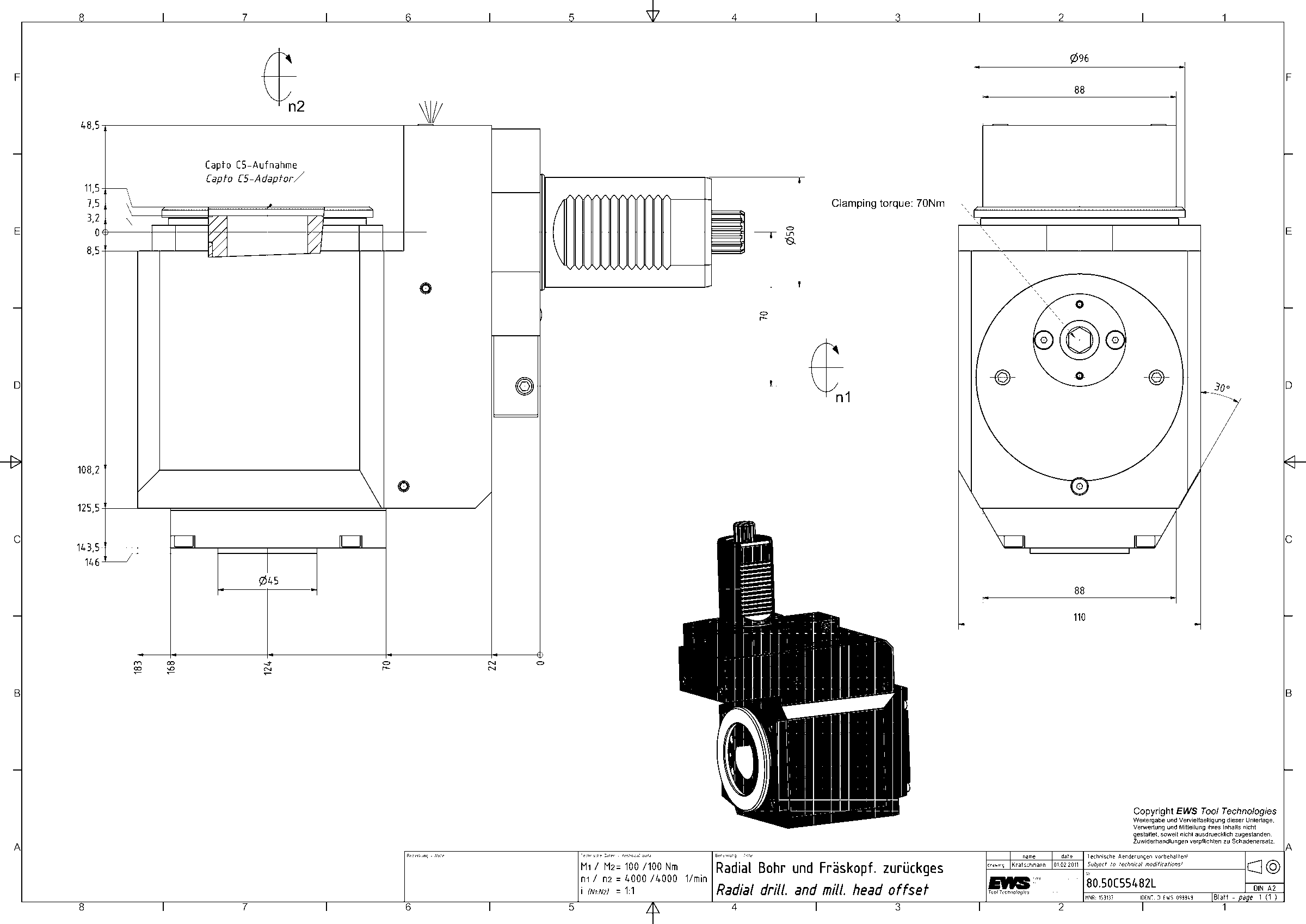

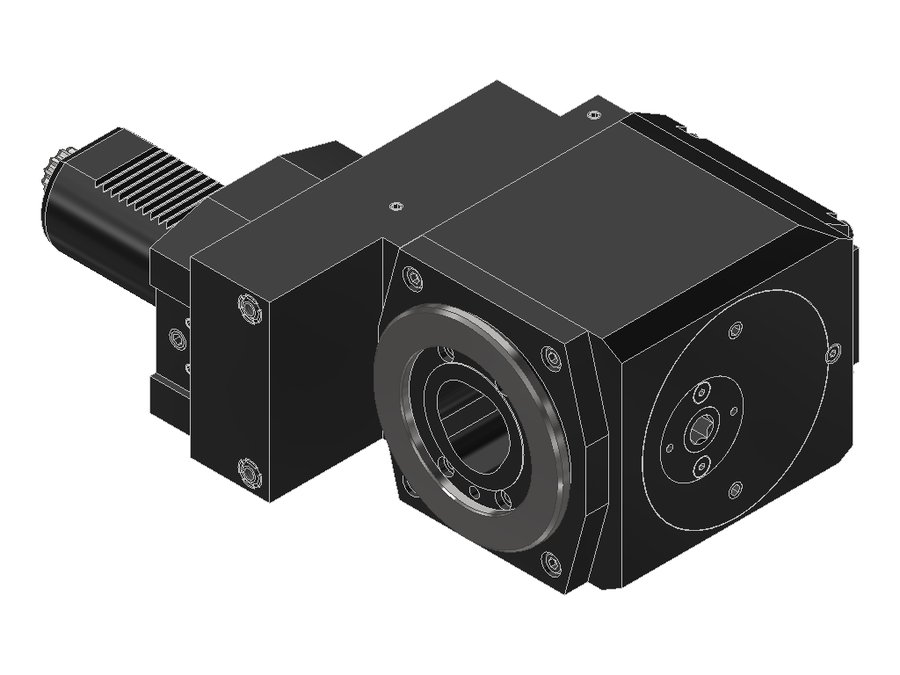

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50C55482L, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | наружный |
| Привод | DIN 5482 |
| Диаметр хвостовика | 50 мм |
| Исполнение | левое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 124 мм |
| Вылет LPR | 183 мм |
| Масса | 17,02 кг |
| Высота | 110 мм |
| Общая длина | 276 мм |
| Ширина | 194,5 мм |
| Заказной номер EWS | 153137 |
| Радиальная высота | 55 мм |
| Радиальная ширина | 146 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 7,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.40VX45482LIKD#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 191 | |
| 80.40VX45482R#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 191 | |
| 80.40VX45482RIKD#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 191 | |
| 80.50C5TOEMRIK | 50 | VDI50 | PSC 50 | 124 | 183 | 267 | |
| 80.50C55480R | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55480RIK | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55482L | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | Текущая |
| 80.50C55482LIK | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55482R | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55482RIK | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50V5DSQT28 | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | — | — | — | |
| 80.50V5DSQT28IKD | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 160 | 206 | 291 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.50C55482L.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
