EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.50V5DSQT28

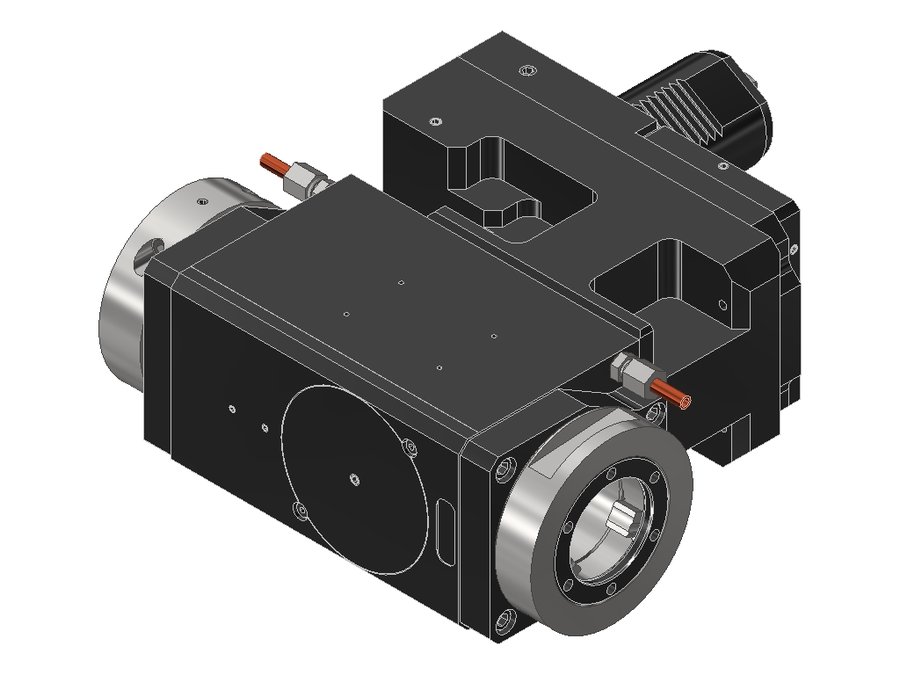

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50V5DSQT28, хвостовик Ø50, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV05000315 |
| Подвод СОЖ | наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 shaft rotated 30° |
| Присоединение инструмента | EWS Varia V5 |
| Масса | 21,99 кг |
| Заказной номер EWS | 163866 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.50C55480R | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55480RIK | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55482L | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55482LIK | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55482R | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50C55482RIK | 50 | VDI50 | PSC 50 | 124 | 183 | 276 | |
| 80.50V5DSQT28 | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | — | — | — | Текущая |
| 80.50V5DSQT28IKD | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 160 | 206 | 291 | |
| 80.50V5LB35L | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 269 | |
| 80.50V5LB35LIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 269 | |
| 80.50V5TNA600R | 50 | VDI50 | EWS Varia V5 | 90 | 142 | 247 | |
| 80.50V5TNA600RIKD | 50 | VDI50 | EWS Varia V5 | 90 | 142 | 247 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.50V5DSQT28.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
