EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.60C55482LIK

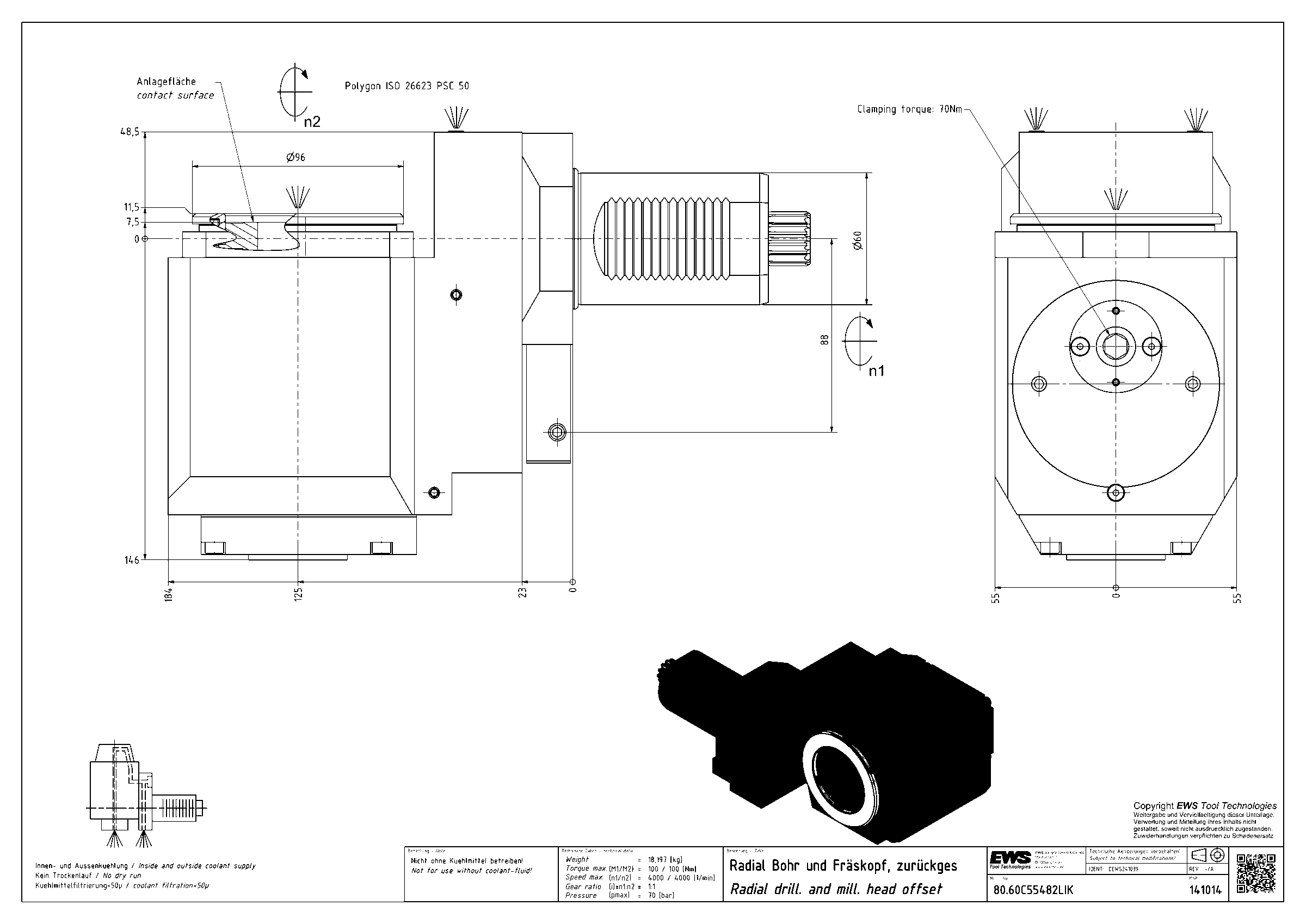

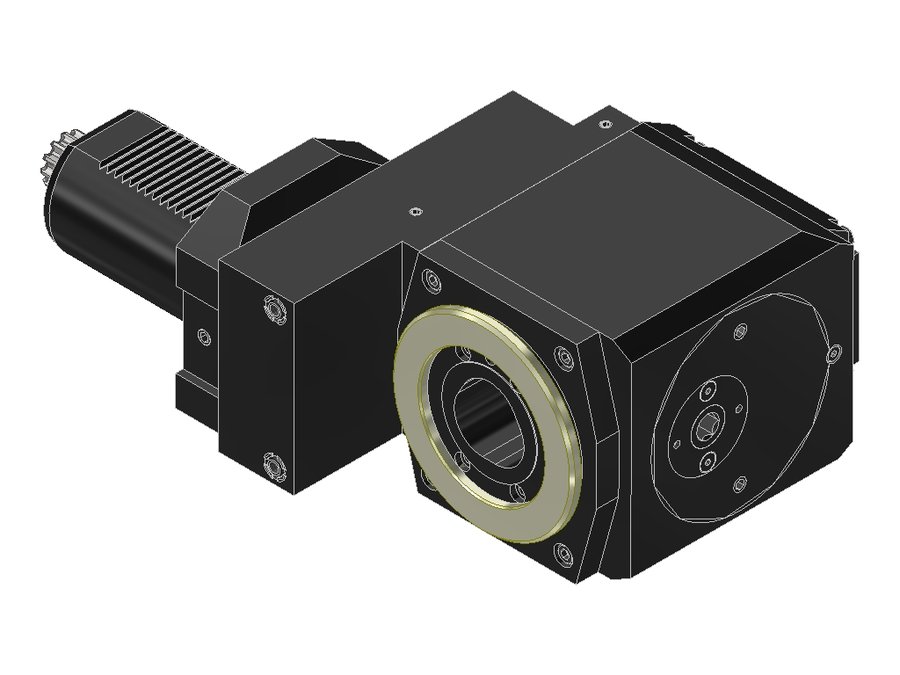

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.60C55482LIK, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV06000115 |
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5482 |
| Диаметр хвостовика | 60 мм |
| Исполнение | левое |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 125 мм |
| Вылет LPR | 184 мм |
| Масса | 18,197 кг |
| Высота | 110 мм |
| Общая длина | 292 мм |
| Ширина | 194,5 мм |
| Заказной номер EWS | 141014 |
| Радиальная высота | 55 мм |
| Радиальная ширина | 146 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 7,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.50V55480RIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482L | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482LIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482RIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.60C5TOEMLIK | 60 | VDI60 | PSC 50 | 125 | 184 | 284 | |
| 80.60C5TOEMR | 60 | VDI60 | PSC 50 | 125 | 184 | 284 | |
| 80.60C55482LIK | 60 | VDI60 | PSC 50 | 125 | 184 | 292 | Текущая |
| 80.60C55482RIK | 60 | VDI60 | PSC 50 | 125 | 184 | 292 | |
| 80.60V5KR5482LIK | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 281 | |
| 80.60V5KR5482R | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 281 | |
| 80.60V5KR5482RIK | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 281 | |
| 80.60V5KRLB45L | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 302 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.60C55482LIK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100, UMB100
