EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.50V55482RIKD

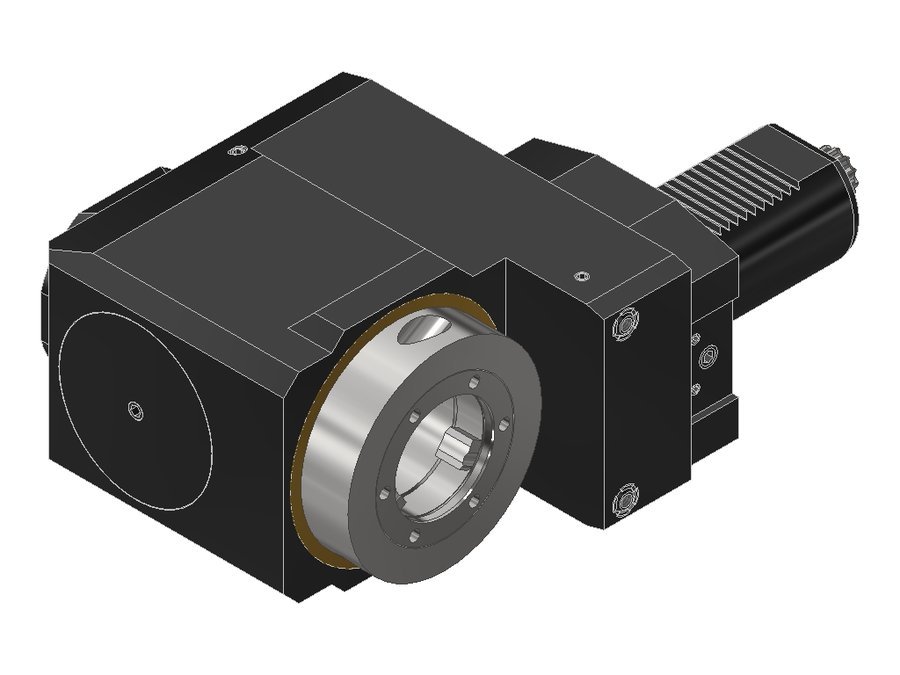

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50V55482RIKD, хвостовик Ø50, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5482 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 112 мм |
| Вылет LPR | 164 мм |
| Масса | 13,28 кг |
| Высота | 104 мм |
| Общая длина | 257 мм |
| Ширина | 178 мм |
| Заказной номер EWS | 130555 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 131 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 24 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.50V51809RIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 256 | |
| 80.50V55480R | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55480RI1 | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55480RIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482L | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482LIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482RIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | Текущая |
| 80.60C5TOEMLIK | 60 | VDI60 | PSC 50 | 125 | 184 | 284 | |
| 80.60C5TOEMR | 60 | VDI60 | PSC 50 | 125 | 184 | 284 | |
| 80.60C55482LIK | 60 | VDI60 | PSC 50 | 125 | 184 | 292 | |
| 80.60C55482RIK | 60 | VDI60 | PSC 50 | 125 | 184 | 292 | |
| 80.60V5KR5482LIK | 60 | VDI60 | EWS Varia V5 | 120 | 173 | 281 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.50V55482RIKD.
Ключи и отвёртки2
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
