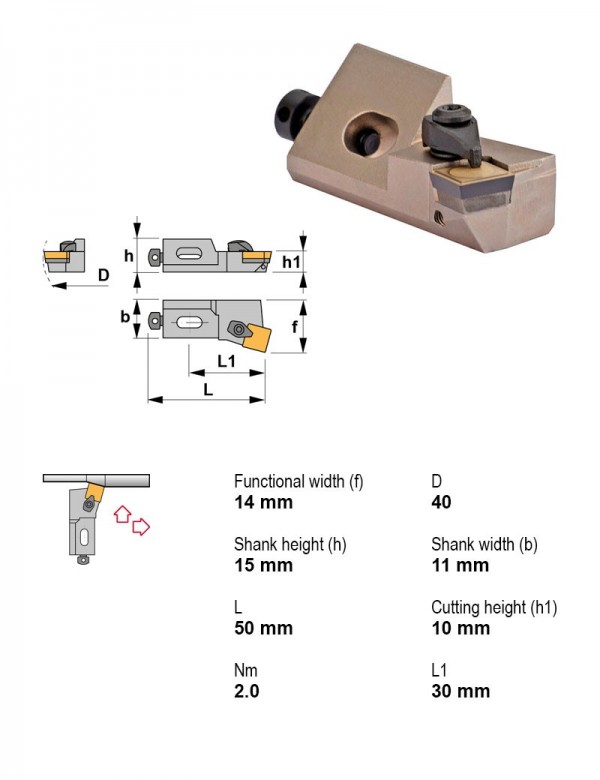

Canela · Оправки расточные — прижим сверху, пластина S (квадратная 90°) · арт. CSKPL10CA-09
Оправка расточная, 75°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Высота центра картриджа | 10 мм |
| Крепление пластины | Прижим сверху |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина S (квадратная 90°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| CSKPL10CA-09 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Левое | — | — | Текущая |
| CSKPL12CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Левое | — | — | |
| CSKPL16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Левое | — | — | |
| CSKPR10CA-09 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Правое | — | — | |
| CSKPR12CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Правое | — | — | |
| CSKPR16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Правое | — | — | |
| CSSPL10CA-09 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Левое | — | — | |
| CSSPL12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Левое | — | — | |
| CSSPL16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Левое | — | — | |
| CSSPR10CA-09 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| CSSPR12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — | |
| CSSPR16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSKPL10CA-09.
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.160.040.22Оправка для насадных фрез PSC 40 Ø22
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Пластины токарные по ISO 18322
- SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
- SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные1
- LS14.0510.01TL20Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, левая, сплав TL20
Пластины фрезерные1
- SEKN1504AFSN-4DTL20Пластина фрезерная, квадратная 90°, IC 15,88 мм, сплав TL20
Свёрла спиральные монолитные1
- 732304.0Сверло монолитное Ø4 мм, 2 зуб., хвостовик Ø6 мм, Внутренняя подача СОЖ Есть, Длина режущей части 24 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
