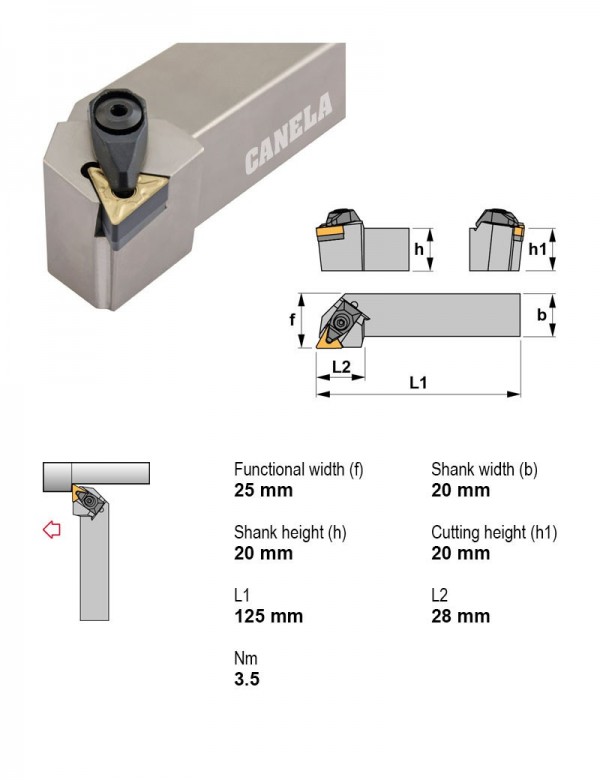

Canela · Державки токарные — прижим за лунку, пластина T (треугольная 60°) · арт. DTGNR2020K16-N
Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул DTGNR2020K16-N в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина T (треугольная 60°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр корпуса, мм | Длина корпуса, мм | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| DTGNL2020K16-N | Точение | 90° | Нет | Левое | — | — | — | — | |
| DTGNL2525M16-N | Точение | 90° | Нет | Левое | — | — | — | — | |
| DTGNL2525M22-N | Точение | 90° | Нет | Левое | — | — | — | — | |
| DTGNL3232P22-N | Точение | 90° | Нет | Левое | — | — | — | — | |
| DTGNR2020K16-N | Точение | 90° | Нет | Правое | — | — | — | — | Текущая |
| DTGNR2525M16-N | Точение | 90° | Нет | Правое | — | — | — | — | |
| DTGNR2525M22-N | Точение | 90° | Нет | Правое | — | — | — | — | |
| DTGNR3232P22-N | Точение | 90° | Нет | Правое | — | — | — | — | |
| DTJNL2020K16-A | профилирование, точение | 93° | Есть | Левое | — | — | — | — | |
| DTJNL2525M16-A | профилирование, точение | 93° | Есть | Левое | — | — | — | — | |
| DTJNR2020K16-A | профилирование, точение | 93° | Есть | Правое | — | — | — | — | |
| DTJNR2525M16-A | профилирование, точение | 93° | Есть | Правое | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DTGNR2020K16-N.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
