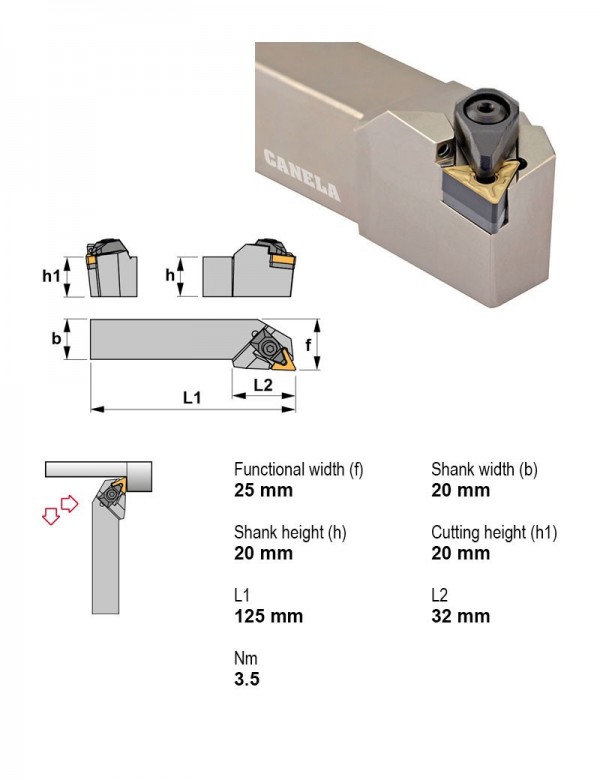

Canela · Державки токарные — профилирование, точение · арт. DTJNL2020K16-A
Державка токарная, 20X20, 93°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DDJNL3232P15-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 32X32 | |
| DDJNR2020K11-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | D — ромбическая 55° | 20X20 | |
| DDJNR2020K15-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | D — ромбическая 55° | 20X20 | |
| DDJNR2525M11-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | D — ромбическая 55° | 25X25 | |
| DDJNR2525M15-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | D — ромбическая 55° | 25X25 | |
| DDJNR3232P15-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | D — ромбическая 55° | 32X32 | |
| DTJNL2020K16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | T — треугольная 60° | 20X20 | Текущая |
| DTJNL2525M16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | T — треугольная 60° | 25X25 | |
| DTJNR2020K16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | T — треугольная 60° | 20X20 | |
| DTJNR2525M16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | T — треугольная 60° | 25X25 | |
| DVJNL2020K16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | V — ромбическая 35° | 20X20 | |
| DVJNL2020K16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DTJNL2020K16-A.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
