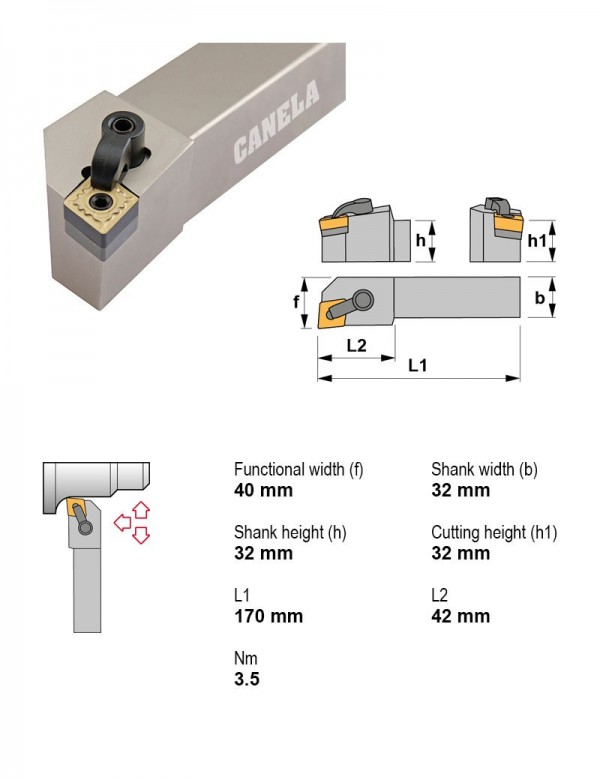

Державка токарная, 32X32, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
Canela · Державки токарные — клиновой или двойной зажим, пластина C (ромбическая 80°) · арт. MCLNR3232P19-K

Державка токарная, 32X32, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки32X32
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Державки токарные — клиновой или двойной зажим, пластина C (ромбическая 80°) — 14 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулНаправление резанияСечение державкиВ список
MCLNL2525M19-KЛевое25X25
MCLNL3225P12-KЛевое32X25
MCLNL3225P19Левое32X25
MCLNL3232P19-KЛевое32X32
MCLNL4040S19Левое40X40
MCLNR2020K12-KПравое20X20
MCLNR2525M12-KПравое25X25
MCLNR2525M19-KПравое25X25
MCLNR3225P12-KПравое32X25
MCLNR3225P19Правое32X25
MCLNR3232P19-KПравое32X32Текущая
MCLNR4040S19Правое40X40
Показать ещё · всего в серии 14

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к MCLNR3232P19-K.

Винты для пластин2

  • 1098Винт прижимной M8×1, левый
  • 1670Штифт стопорный 3/8" 24THREAD

Запчасти к инструменту2

  • 2621Клиновой прижим (M), исполнение K, M8×1, левый
  • ICSN-633Пластина опорная ромбическая 80° ICSN-633

Пластины токарные по ISO 18322

  • CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
  • CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
