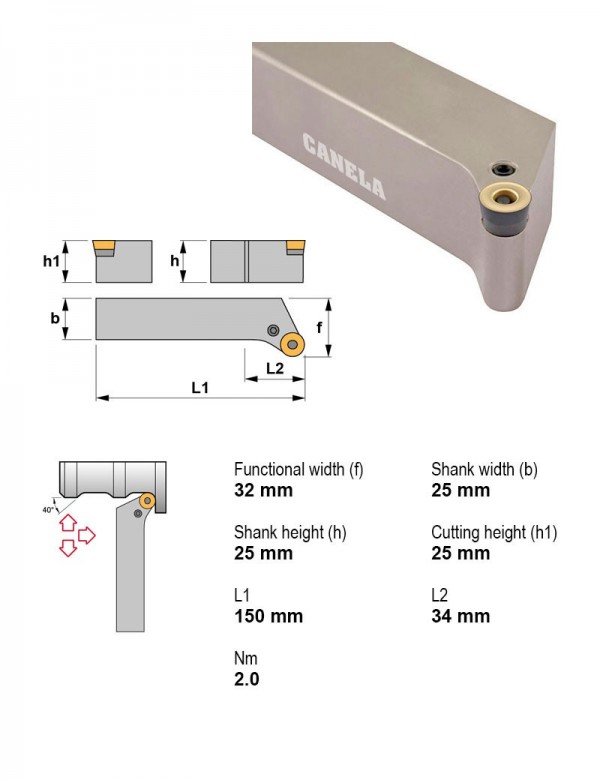

Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 16 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSCL2525M16

Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 16 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.16 мм
Задний уголПоложительный
Сечение державки25X25
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN5050U25Квадратный хвостовикНетНейтральноеПоложительный50X5025.4
PRDCN5050V32Квадратный хвостовикНетНейтральноеПоложительный50X50—
PRSCL2020K10Квадратный хвостовикНетЛевоеПоложительный20X2010
PRSCL2020K12Квадратный хвостовикНетЛевоеПоложительный20X2012.7
PRSCL2525M10Квадратный хвостовикНетЛевоеПоложительный25X2510
PRSCL2525M12Квадратный хвостовикНетЛевоеПоложительный25X2512.7
PRSCL2525M16Квадратный хвостовикНетЛевоеПоложительный25X2516Текущая
PRSCL3225P10Квадратный хвостовикНетЛевоеПоложительный32X2510
PRSCL3225P12Квадратный хвостовикНетЛевоеПоложительный32X2512.7
PRSCL3225P16Квадратный хвостовикНетЛевоеПоложительный32X2516
PRSCL3232P20Квадратный хвостовикНетЛевоеПоложительный32X32—
PRSCL4040S20Квадратный хвостовикНетЛевоеПоложительный40X40—
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRSCL2525M16.

Запчасти к инструменту2

  • 3816Пластина опорная круглая 3816
  • 8116Рычаг прижимной 8116

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм

Винты для пластин1

  • 1706Винт рычажного зажима M6×1 1706

Оправки расточные1

  • PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм

Фрезы концевые монолитные1

  • 6054116Фреза монолитная Ø16 мм, 5 зуб., хвостовик Ø16 мм, Длина 109 мм
