Canela · Державки токарные — профилирование, точение · арт. PRSCL3225P10

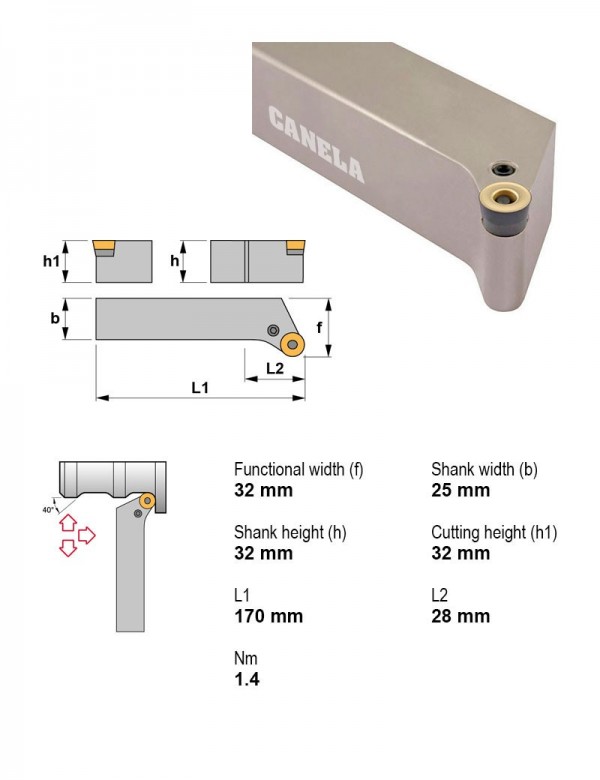

Державка токарная, 32X25, 45°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 32X25 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PRDCN5050V32 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 50X50 | |
| PRSCL2020K10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 20X20 | |
| PRSCL2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 20X20 | |
| PRSCL2525M10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 25X25 | |
| PRSCL2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 25X25 | |
| PRSCL2525M16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 25X25 | |
| PRSCL3225P10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X25 | Текущая |
| PRSCL3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X25 | |
| PRSCL3225P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X25 | |
| PRSCL3232P20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X32 | |
| PRSCL4040S20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 40X40 | |
| PRSCL4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 40X40 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRSCL3225P10.
Пластины токарные по ISO 18323
- RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15
- RCGT1003M0-ALKM15Пластина токарная, круглая, IC 10,0 мм, сплав KM15
- RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Оправки расточные1
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
