Canela · Державки токарные — профилирование, точение · арт. PRSCL5050T32

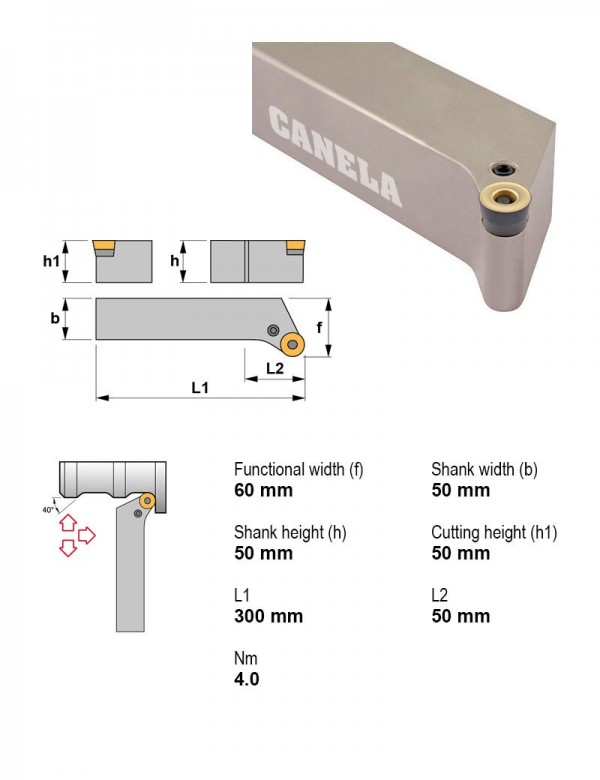

Державка токарная, 50X50, 45°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 50X50 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PRSCL3225P10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X25 | |
| PRSCL3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X25 | |
| PRSCL3225P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X25 | |
| PRSCL3232P20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X32 | |
| PRSCL4040S20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 40X40 | |
| PRSCL4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 40X40 | |
| PRSCL5050T32 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 50X50 | Текущая |
| PRSCR2020K10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 20X20 | |
| PRSCR2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 20X20 | |
| PRSCR2525M10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 25X25 | |
| PRSCR2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 25X25 | |
| PRSCR2525M16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 25X25 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRSCL5050T32.
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Пластины канавочные и отрезные1
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
