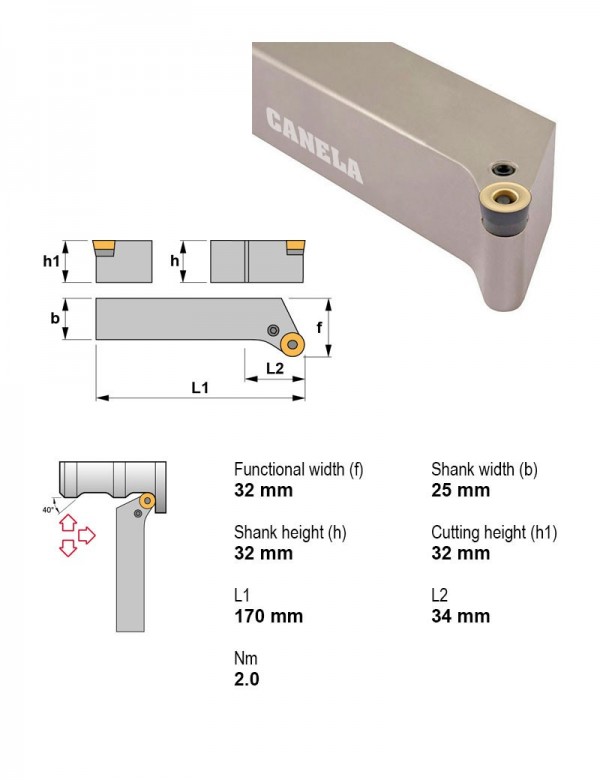

Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 16 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSCL3225P16

Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 16 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.16 мм
Задний уголПоложительный
Сечение державки32X25
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRSCL2020K12НетЛевоеПоложительный20X2012.7
PRSCL2525M10НетЛевоеПоложительный25X2510
PRSCL2525M12НетЛевоеПоложительный25X2512.7
PRSCL2525M16НетЛевоеПоложительный25X2516
PRSCL3225P10НетЛевоеПоложительный32X2510
PRSCL3225P12НетЛевоеПоложительный32X2512.7
PRSCL3225P16НетЛевоеПоложительный32X2516Текущая
PRSCL3232P20НетЛевоеПоложительный32X32—
PRSCL4040S20НетЛевоеПоложительный40X40—
PRSCL4040S25НетЛевоеПоложительный40X4025.4
PRSCL5050T32НетЛевоеПоложительный50X50—
PRSCR2020K10НетПравоеПоложительный20X2010
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRSCL3225P16.

Запчасти к инструменту2

  • 3816Пластина опорная круглая 3816
  • 8116Рычаг прижимной 8116

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм

Винты для пластин1

  • 1706Винт рычажного зажима M6×1 1706

Оправки расточные1

  • PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 100 мм, Крепление пластины Прижим за лунку

Фрезы концевые монолитные1

  • 6054116Фреза монолитная Ø16 мм, 5 зуб., хвостовик Ø16 мм, Длина 109 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
