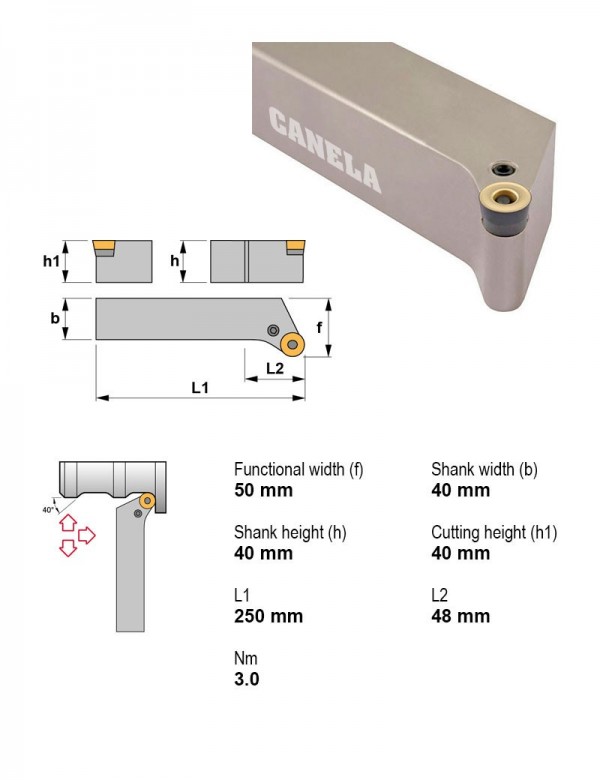

Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSCL4040S20

Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголПоложительный
Сечение державки40X40
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRSCL2525M12Квадратный хвостовикНетЛевоеПоложительный25X2512.7
PRSCL2525M16Квадратный хвостовикНетЛевоеПоложительный25X2516
PRSCL3225P10Квадратный хвостовикНетЛевоеПоложительный32X2510
PRSCL3225P12Квадратный хвостовикНетЛевоеПоложительный32X2512.7
PRSCL3225P16Квадратный хвостовикНетЛевоеПоложительный32X2516
PRSCL3232P20Квадратный хвостовикНетЛевоеПоложительный32X32—
PRSCL4040S20Квадратный хвостовикНетЛевоеПоложительный40X40—Текущая
PRSCL4040S25Квадратный хвостовикНетЛевоеПоложительный40X4025.4
PRSCL5050T32Квадратный хвостовикНетЛевоеПоложительный50X50—
PRSCR2020K10Квадратный хвостовикНетПравоеПоложительный20X2010
PRSCR2020K12Квадратный хвостовикНетПравоеПоложительный20X2012.7
PRSCR2525M10Квадратный хвостовикНетПравоеПоложительный25X2510
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRSCL4040S20.

Винты для пластин2

  • 1708Винт рычажного зажима M8×1 1708
  • 4115Штифт стопорный 4115

Запчасти к инструменту2

  • 3820Пластина опорная круглая 3820
  • 8120Рычаг прижимной 8120

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
