Canela · Державки токарные — профилирование, точение · арт. PRSCR2020K12

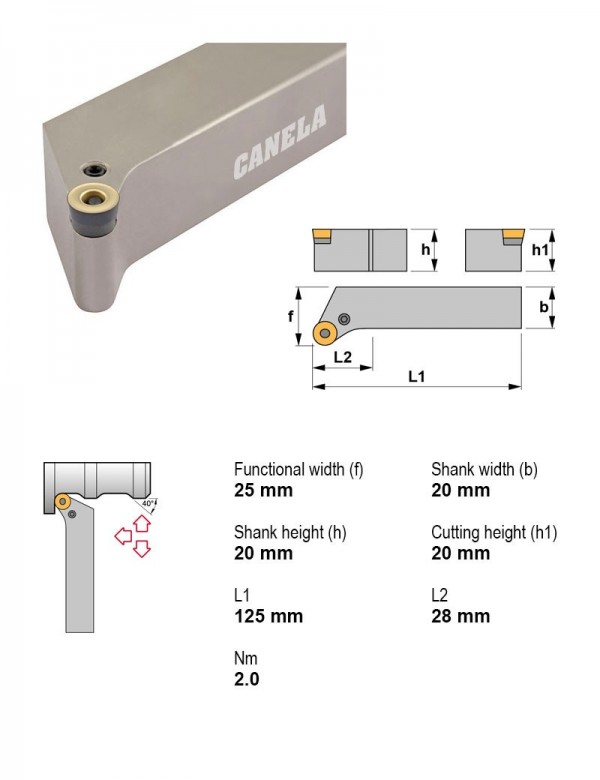

Державка токарная, 20X20, 45°, правое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PRSCL3225P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X25 | |
| PRSCL3232P20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 32X32 | |
| PRSCL4040S20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 40X40 | |
| PRSCL4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 40X40 | |
| PRSCL5050T32 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 50X50 | |
| PRSCR2020K10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 20X20 | |
| PRSCR2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 20X20 | Текущая |
| PRSCR2525M10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 25X25 | |
| PRSCR2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 25X25 | |
| PRSCR2525M16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 25X25 | |
| PRSCR3225P10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 32X25 | |
| PRSCR3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Положительный | R — круглая | 32X25 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRSCR2020K12.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15
- RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
- RCMT1204M0TL20Пластина токарная, круглая, IC 12,0 мм, сплав TL20
- RCMT1204M0TN15Пластина токарная, круглая, IC 12,0 мм, сплав TN15
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Оправки расточные1
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое
