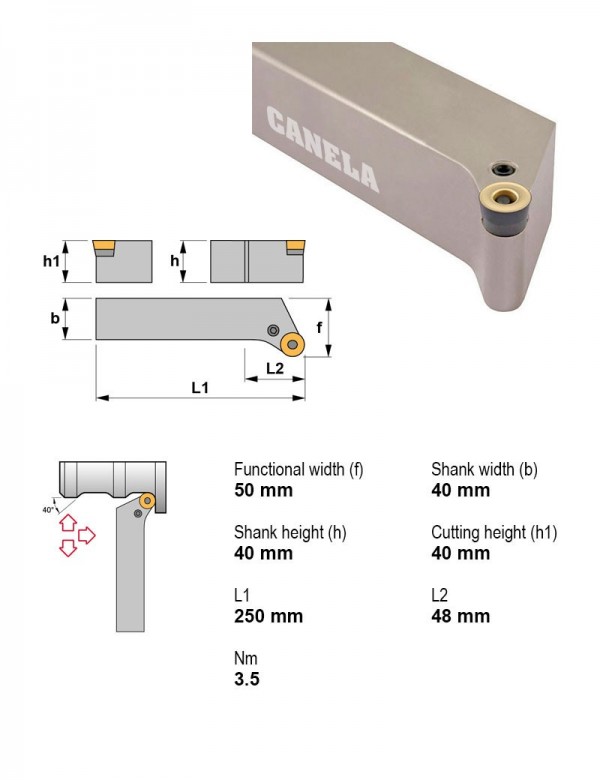

Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSCL4040S25

Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.25.4 мм
Задний уголПоложительный
Сечение державки40X40
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRSCL2525M16Квадратный хвостовикНетЛевоеПоложительный25X2516
PRSCL3225P10Квадратный хвостовикНетЛевоеПоложительный32X2510
PRSCL3225P12Квадратный хвостовикНетЛевоеПоложительный32X2512.7
PRSCL3225P16Квадратный хвостовикНетЛевоеПоложительный32X2516
PRSCL3232P20Квадратный хвостовикНетЛевоеПоложительный32X32—
PRSCL4040S20Квадратный хвостовикНетЛевоеПоложительный40X40—
PRSCL4040S25Квадратный хвостовикНетЛевоеПоложительный40X4025.4Текущая
PRSCL5050T32Квадратный хвостовикНетЛевоеПоложительный50X50—
PRSCR2020K10Квадратный хвостовикНетПравоеПоложительный20X2010
PRSCR2020K12Квадратный хвостовикНетПравоеПоложительный20X2012.7
PRSCR2525M10Квадратный хвостовикНетПравоеПоложительный25X2510
PRSCR2525M12Квадратный хвостовикНетПравоеПоложительный25X2512.7
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRSCL4040S25.

Запчасти к инструменту2

  • 3825Пластина опорная круглая 3825
  • 8125Рычаг прижимной 8125

Винты для пластин1

  • 4119Штифт стопорный 4119

Оправки расточные1

  • PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Свёрла корпусные со сменными пластинами1

  • 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
